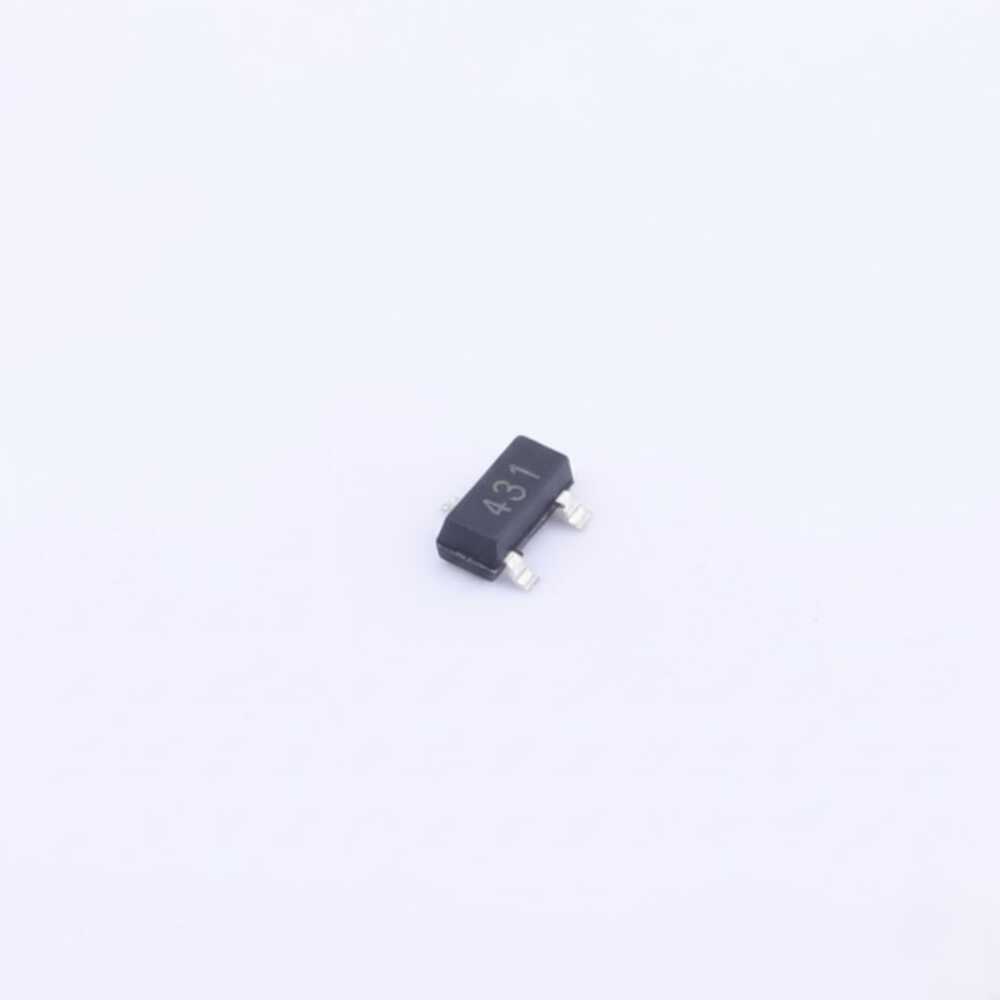

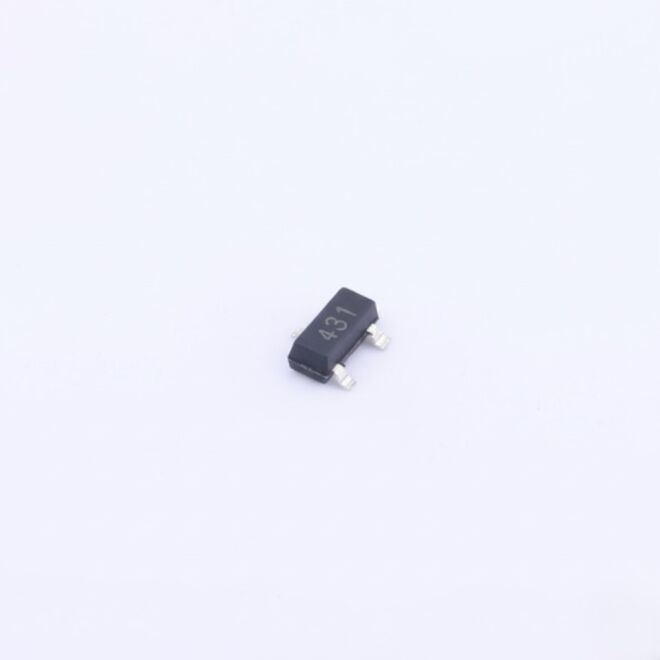

TL431 SOT-23 Ayarlanabilir Hassas Shunt Voltaj Referansı

TL431 SOT-23 Ayarlanabilir Hassas Shunt Voltaj Referansı

TL431, yüksek hassasiyetli ve ayarlanabilir yapıya sahip bir shunt voltaj referansı entegresidir. 2.5V referans gerilimi temel alınarak harici dirençler yardımıyla 2.5V ile 36V arasında ayarlanabilir çıkış gerilimi sunar. ±1% tolerans değeri sayesinde hassas gerilim referansı ve regülasyon gerektiren uygulamalarda güvenle kullanılmaktadır.

SOT-23 yüzey montaj kılıf yapısı, kompakt devre tasarımları ve otomatik dizgi süreçleri için uygundur. Düşük dinamik empedansı, hızlı tepki süresi ve 150mA’e kadar çıkış akımı desteği sayesinde; anahtarlamalı güç kaynakları, SMPS geri besleme devreleri, aşırı gerilim koruma ve hassas akım sınırlama uygulamalarında zener diyotlara alternatif olarak yaygın şekilde tercih edilmektedir.

TL431 Teknik Özellikleri:

• Ayarlanabilir hassas shunt voltaj referansı

• Çıkış gerilimi aralığı: 2.5V – 36V

• Referans toleransı: ±1%

• Maksimum katot gerilimi: 37V

• Çıkış akımı: 1mA – 150mA

• Düşük dinamik çıkış empedansı: 0.2Ω (tipik)

• Minimum regülasyon akımı: 1mA

• Çalışma sıcaklığı aralığı: -25°C ~ +85°C

• Çıkış tipi: Ayarlanabilir

• Kılıf tipi: SOT-23 (SMD)

Faydalı Linkler / Dokümanlar:

• Datasheet
• EasyEDA Model
