HB100 Mikrodalga Doppler Radar
Ürün Kodu
:
15995
Stok Adedi
:
0
Fiyat
:
83,22 TL + KDV
KDV Dahil Fiyat
:
99,86 TL
Aynı Gün Kargo
Hafta içi 17:00’a, Cumartesi 10.30'a kadar verilen siparişler aynı gün kargolanır.
Alışveriş Listeme Ekle
Buraya tıklayarak bu ürünü listenize ekleyebilir ve daha sonra yeniden inceleyebilirsiniz.
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (2)
- Tavsiye Et
- Resimler
- Soru Sor
-

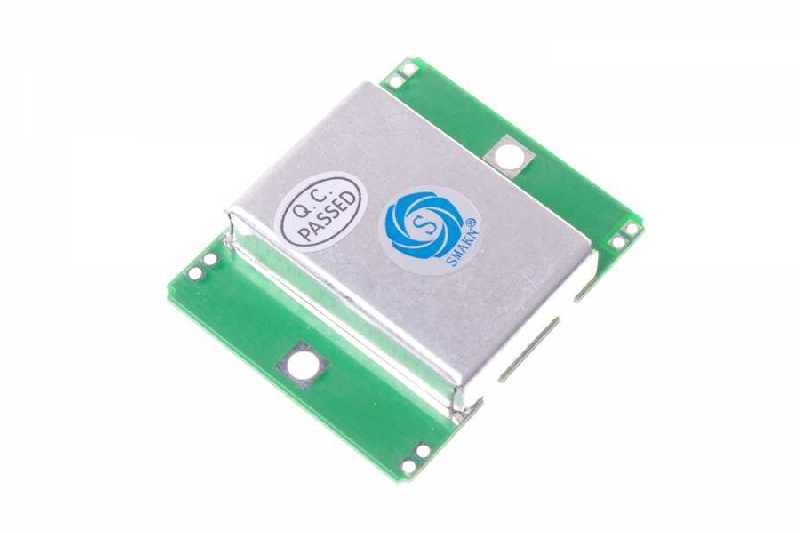

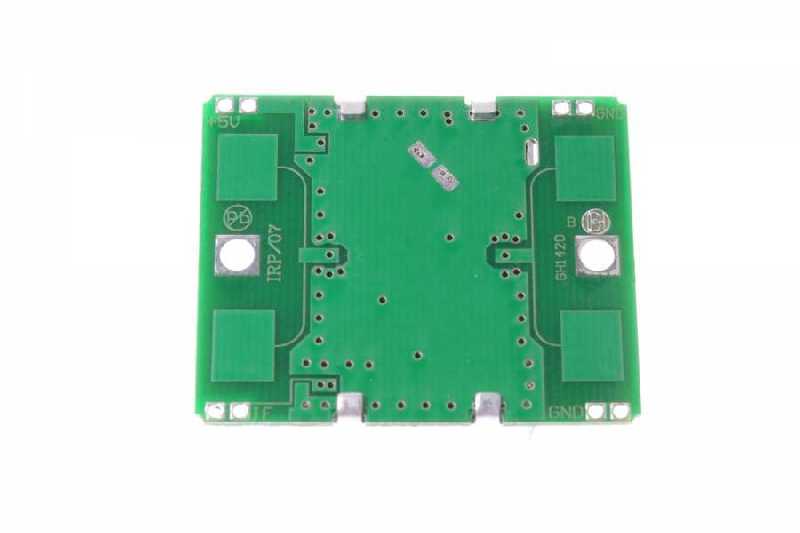

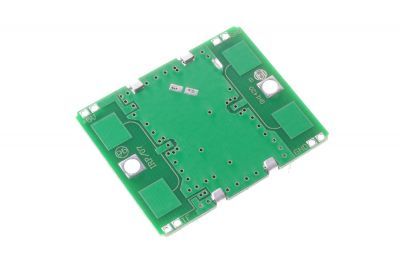

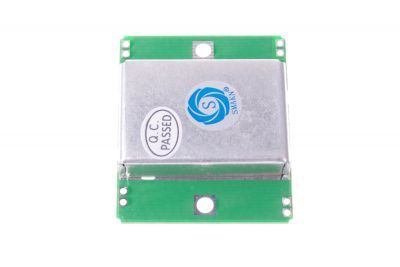

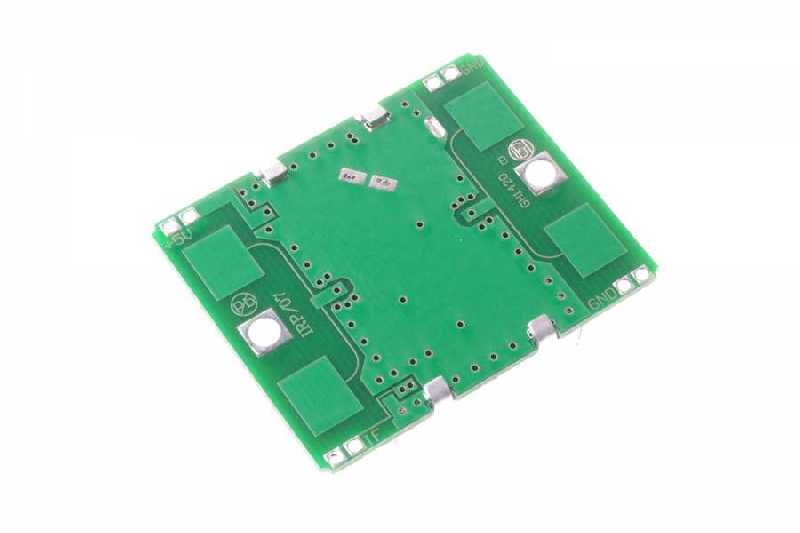

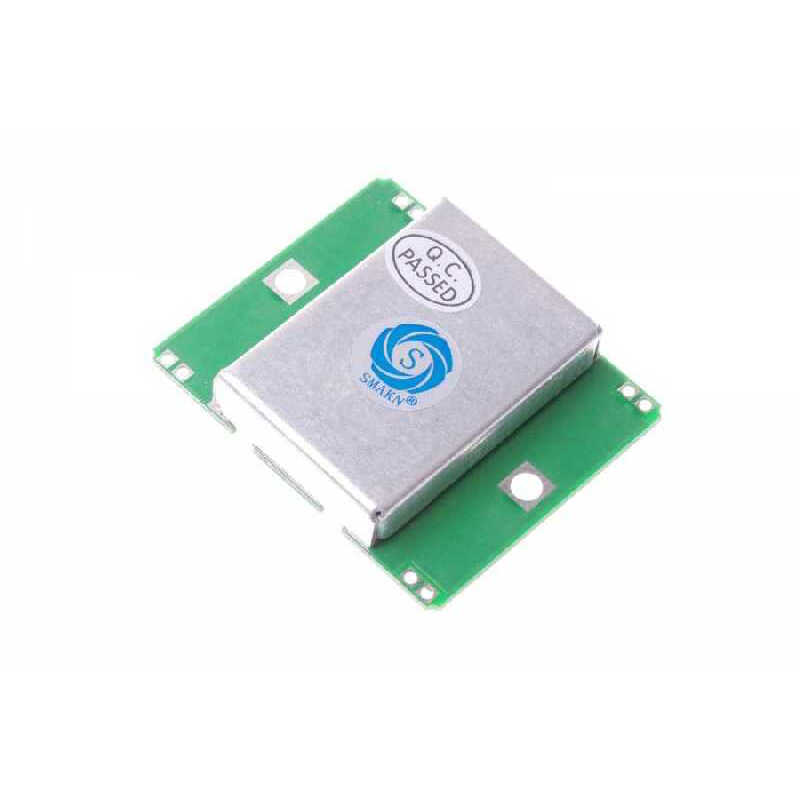

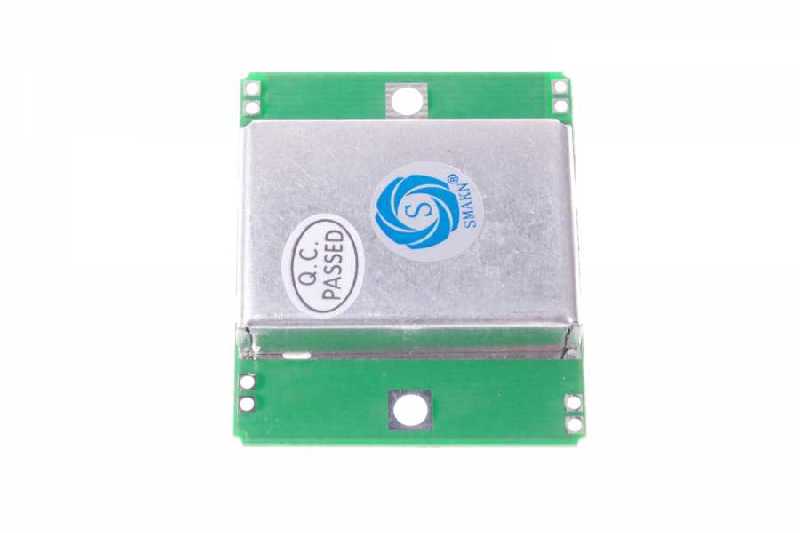

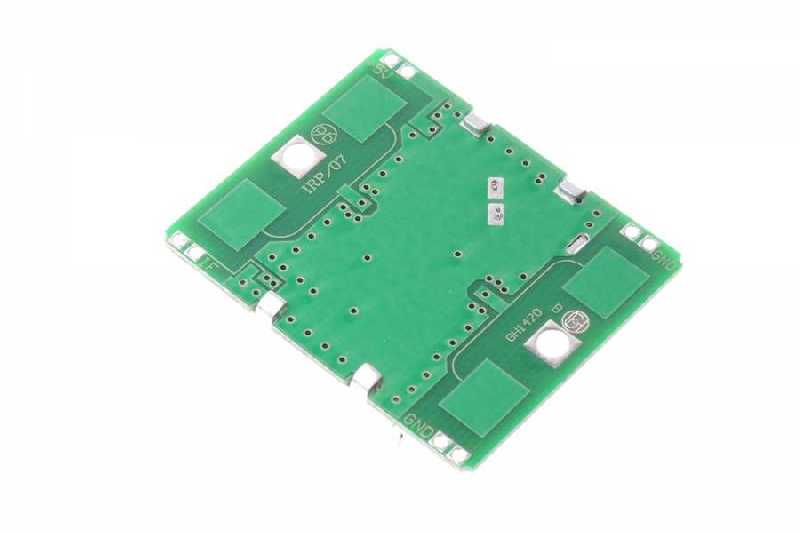

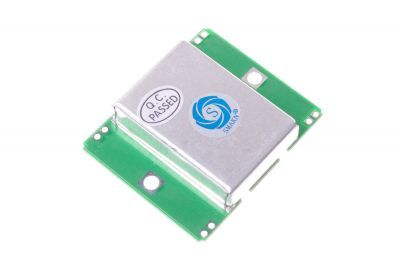

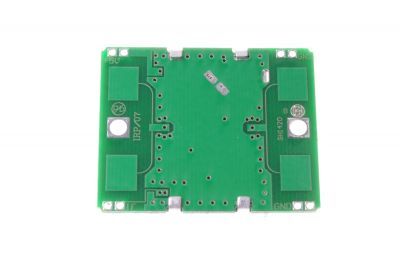

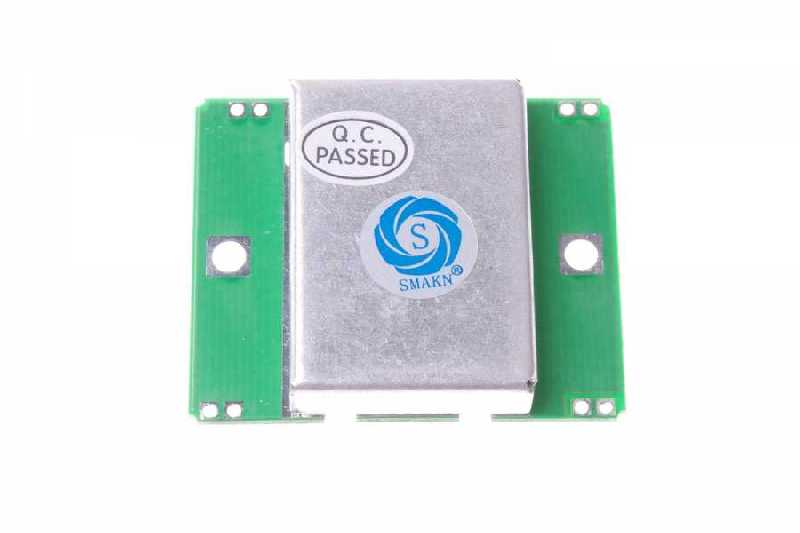

HB100 bir X-Band Bi-Static Doppler alıcı/verici modülüdür. Dahili dielektrik rezonatör osilatöre (DRO) ve bir çift mikro şerit patch tipi antene sahiptir. Alarm, hareket algılama, ışık kontrolü ve araç hız ölçümü gibi uygulamalarda kullanılır.
Teknik Özellikler:- Düşük güç tüketimi (yaklaşık 30mA)
- Sürekli dalga (CW) yada darbe modu (pulse) çalışabilme
- Düşük profil
- Uzun menzil algılama (20m)
- Besleme gerilimi: 4.75-5.25V
- X-Band frekansı: 10.525 GHz
- Minimum güç çıkışı: 13 dBm EIRP (Eşdeğer izotropik yayılım gücü)
NOT: Bu modülü lehimlemek için düşük gerilimli ve topraklaması olan bir havya kullanın. Elektrostatik boşalıma (ESD) karşı çok hassas bir modüldür. Özellikle modülün IF çıkışı yüksek hassasiyete sahiptir. Multimetrenizin diyot modunda IF ile GND arasında 0.25V civarı bir gerilim görmeniz, modülün sağlam olduğunu gösterir.
Dokümanlar:- HB100 datasheet
- HB100 uygulama notu (5. sayfada örnek güçlendirme devresi bulunmaktadır.)
- Örnek uygulama
