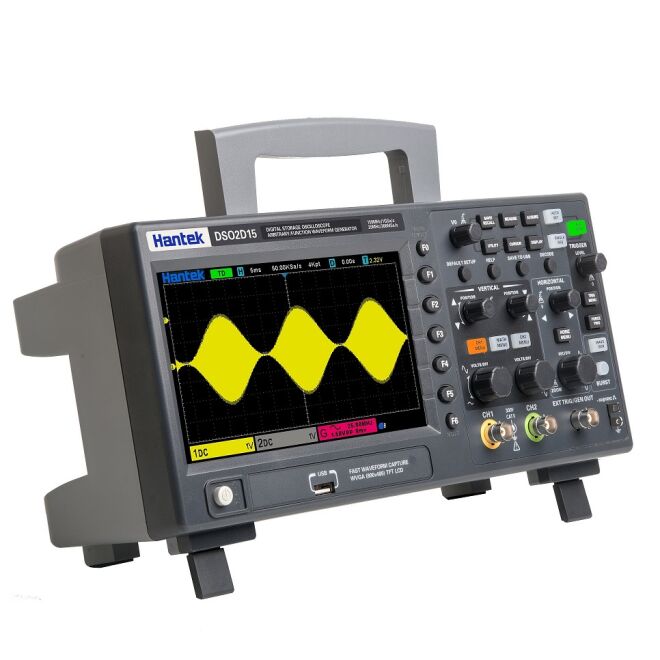

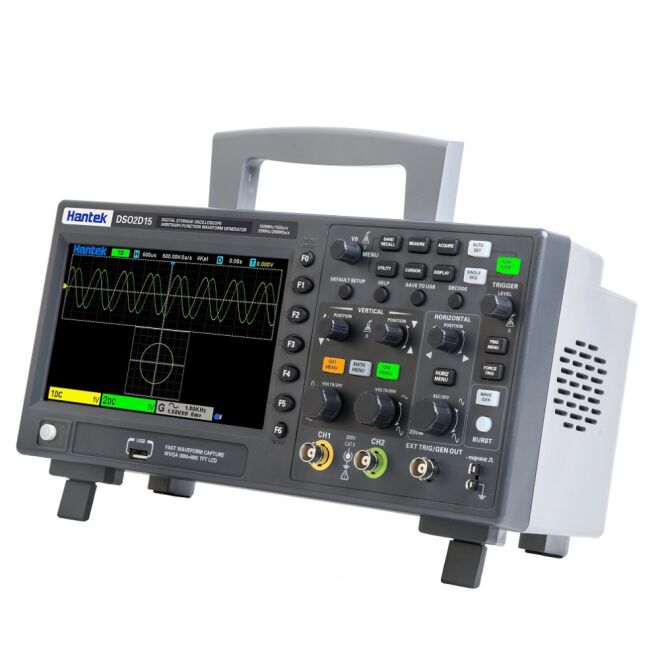

Hantek DSO2D15 150MHz Osiloskop + Sinyal Jeneratörü

Hantek DSO2D15 150MHz Osiloskop + Sinyal Jeneratörü

Hantek DSO2D15; 150MHz analog bant genişliği, 2 kanal yapısı ve 1GSa/s örnekleme hızı ile yüksek hızlı sinyal analizleri için tasarlanmış, çok fonksiyonlu bir dijital osiloskoptur. Dahili sinyal jeneratörü sayesinde hem ölçüm hem de test sinyali üretme işlemlerini tek cihaz üzerinden gerçekleştirerek elektronik tasarım, bakım-onarım, eğitim ve Ar-Ge uygulamalarında büyük kolaylık sağlar.

Cihaz; 32 adet otomatik ölçüm fonksiyonu ve istatistik desteği ile ölçüm süreçlerini hızlandırırken, 14 farklı tetikleme modu sayesinde karmaşık ve hızlı değişen sinyallerde dahi kararlı dalga formları elde edilmesini sağlar. RS232 / UART, I2C, SPI, CAN ve LIN gibi seri haberleşme protokollerine yönelik tetikleme ve çözümleme desteği, gömülü sistem ve dijital haberleşme analizlerinde önemli bir avantaj sunar.

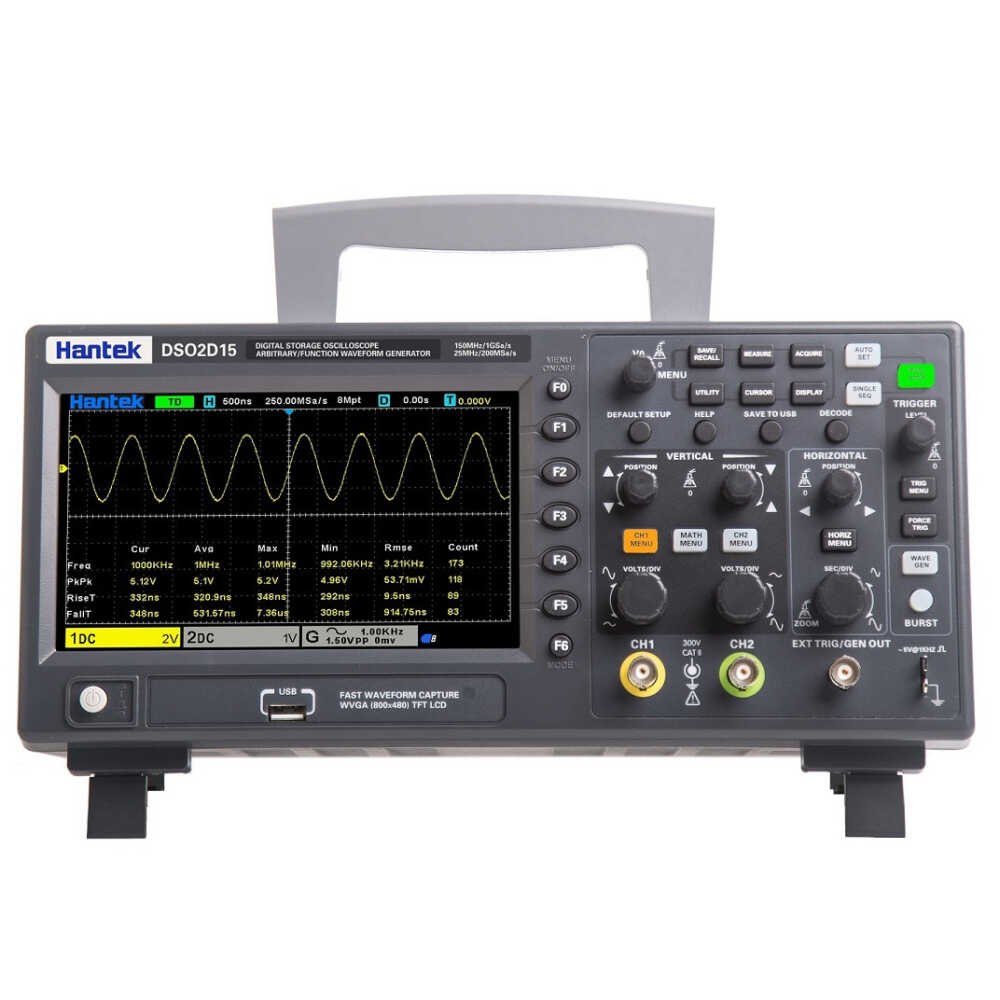

DSO2D15; 7 inç WVGA (800x480) renkli ekranı ile dalga formlarını net ve detaylı şekilde görüntüler. 8Mpts bellek derinliği sayesinde uzun süreli kayıt alma ve detaylı yakınlaştırma imkânı sunar. Dahili 1 kanallı sinyal jeneratörü (AWG), harici fonksiyon jeneratörü ihtiyacını azaltarak test ve doğrulama süreçlerini daha verimli hale getirir.

Hantek DSO2D15 Teknik Özellikleri:

• Analog bant genişliği: 150MHz

• Kanal sayısı: 2 (her kanal için bağımsız kontrol)

• Maksimum gerçek zamanlı örnekleme oranı: 1GSa/s

• Bellek derinliği: 8Mpts (1 kanal), 4Mpts (2 kanal)

• Dikey çözünürlük: 8 bit

• Dikey hassasiyet: 2mV/div – 10V/div

• Yatay zaman ölçeği: 2ns/div – 100s/div

• Yükselme zamanı: 2,4 ns

• Otomatik ölçüm: 32 farklı ölçüm + istatistik

• Tetikleme modları: 14 farklı tetikleme türü

• Seri protokol tetikleme ve çözümleme: RS232 / UART, I2C, SPI, CAN, LIN

• Dijital voltmetre (DVM): 3 basamaklı

• Donanımsal frekans ölçer: 6 basamaklı

• Dahili sinyal jeneratörü: 1 kanal, 25MHz (sinüs, kare, üçgen vb.)

• Arayüzler: USB Ana Bilgisayar (Host), USB Aygıt (Device)

• Ekran: 7 inç WVGA (800 x 480)

• Maksimum giriş gerilimi: 300 VRMS, CAT II 300V

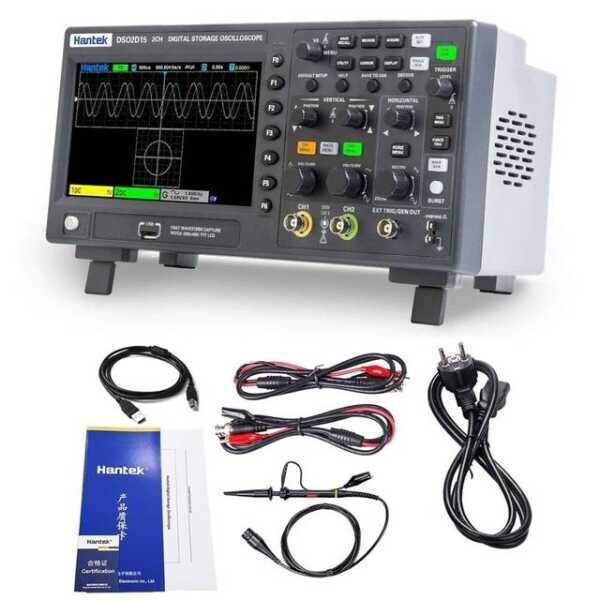

Paket İçeriği:

• 1 x Hantek DSO2D15 Dijital Osiloskop

• 2 x Osiloskop Probu

• 1 x USB Bağlantı Kablosu

• 1 x Güç Kablosu

• 1 x Kullanım Kılavuzu ve Dokümantasyon
