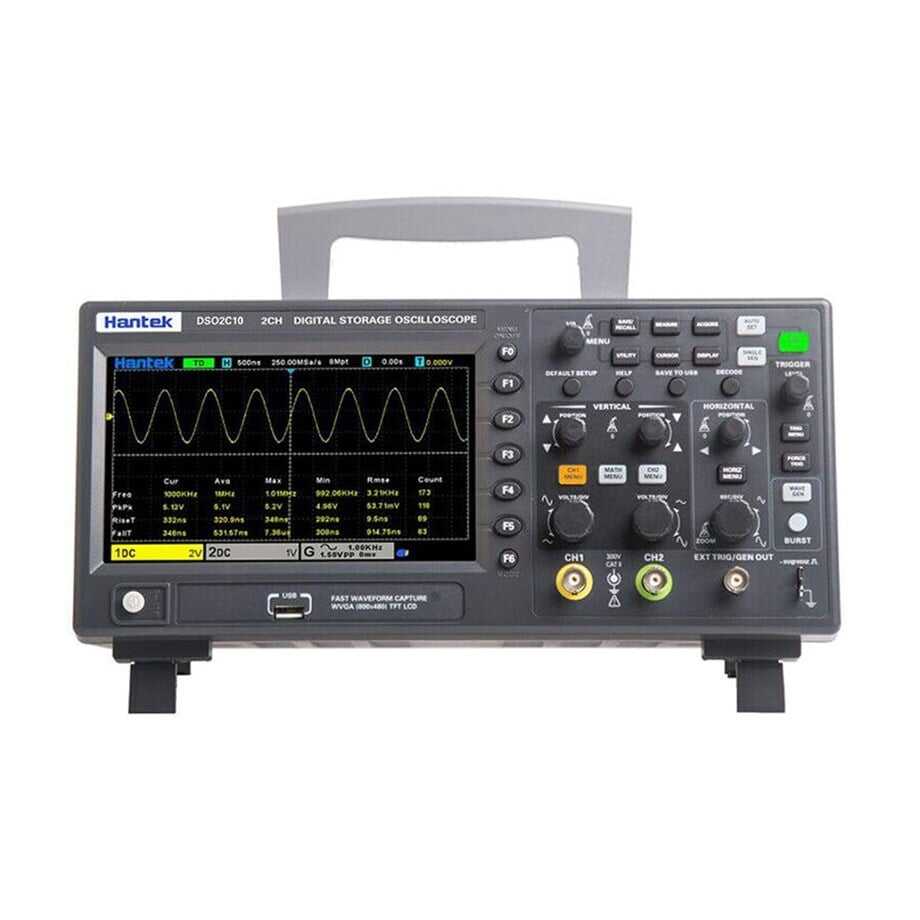

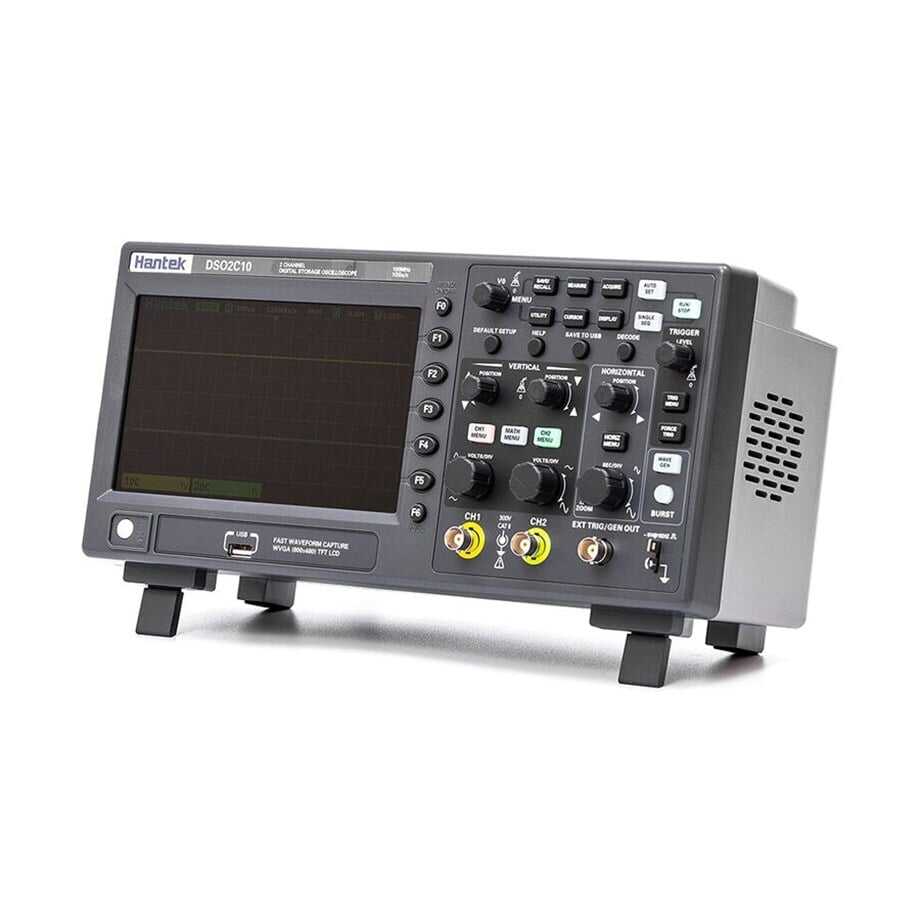

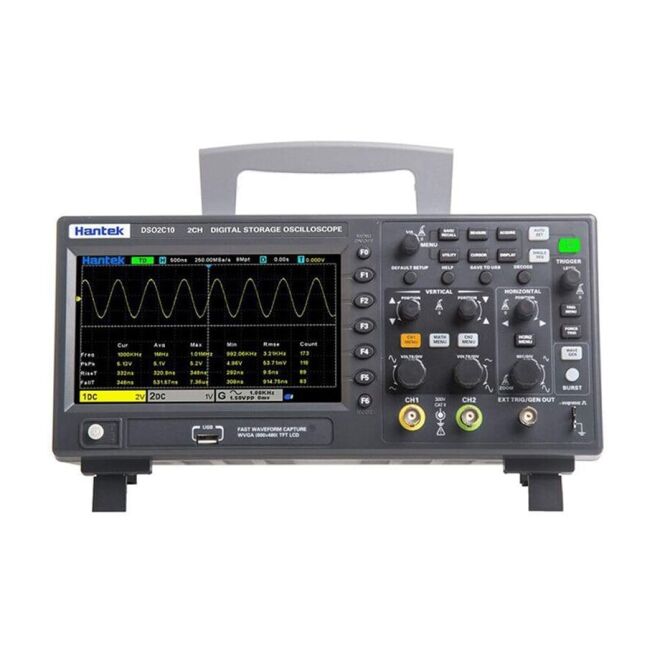

Hantek DSO2C10 100MHz 2 Kanal Dijital Osiloskop

Hantek DSO2C10 100MHz 2 Kanal Dijital Osiloskop

Hantek DSO2C10; 100MHz bant genişliği, 2 kanal yapısı ve 1GSa/s örnekleme hızı ile elektronik tasarım, bakım-onarım, eğitim ve Ar-Ge uygulamalarında güvenle kullanılabilen kompakt bir dijital depolama osiloskobudur. Seri; hızlı tetikleme yapısı, zengin otomatik ölçüm seçenekleri ve seri haberleşme protokollerine yönelik tetikleme/çözümleme desteği ile hem analog sinyallerin hem de dijital haberleşme hatlarının analizinde pratik bir deneyim sunar.

Cihaz, günlük kullanımda ihtiyaç duyulan ölçüm işlemlerini hızlandırmak için 32 adet otomatik ölçüm fonksiyonu ve istatistik desteği sağlar. 14 farklı tetikleme modu sayesinde (kenar vb. yaygın tetiklemeler dahil) kararlı görüntü elde etmeyi kolaylaştırır. Ayrıca SCPI komut desteği ile bilgisayar üzerinden uzaktan kontrol ve otomasyon senaryolarına da uygundur.

DSO2C10; 7 inç WVGA (800x480) ekranı ile dalga formlarını net şekilde izlemeye yardımcı olur. 8Mpts bellek derinliği sayesinde daha uzun kayıt alma ve detaylı yakınlaştırma yapabilme imkânı sunar. DVM (dijital voltmetre) ve donanımsal frekans sayacı gibi yardımcı fonksiyonlar; hızlı doğrulama ölçümlerinde osiloskobu daha işlevsel hale getirir.

Bu model dahili dalga formu jeneratörü içermez; harici sinyal kaynakları ile kullanım için idealdir.

Hantek DSO2C10 Teknik Özellikleri:

• Analog bant genişliği: 100MHz

• Kanal sayısı: 2 (her kanal için bağımsız düğme kontrolü)

• Maksimum gerçek zamanlı örnekleme oranı: 1GSa/s

• Bellek derinliği: 8Mpts (1 kanal), 4Mpts (2 kanal)

• Dikey çözünürlük: 8 bit

• Dikey hassasiyet: 2mV/div – 10V/div

• Yatay zaman ölçeği: 2ns/div – 100s/div

• Yükselme zamanı: 2,4 ns

• Otomatik ölçüm fonksiyonları: 32 adet + istatistik

• Tetikleme modları: 14 farklı tetikleme türü

• Seri protokol çözme ve tetikleme: RS232 / UART, I2C, SPI, CAN, LIN

• Dijital voltmetre (DVM): 3 basamaklı

• Donanımsal frekans ölçer: 6 basamaklı

• Veri kayıt desteği: Ayarlar, dalga formları, referans dalgalar, CSV dosyaları, ekran görüntüleri

• Arayüzler: USB Ana Bilgisayar (Host), USB Aygıt (Device)

• Ekran: 7 inç renkli WVGA (800 x 480)

• Maksimum giriş gerilimi: 300 VRMS, CAT II 300V

• Boyutlar: 318 x 110 x 150 mm

• Ağırlık: 1,9 kg

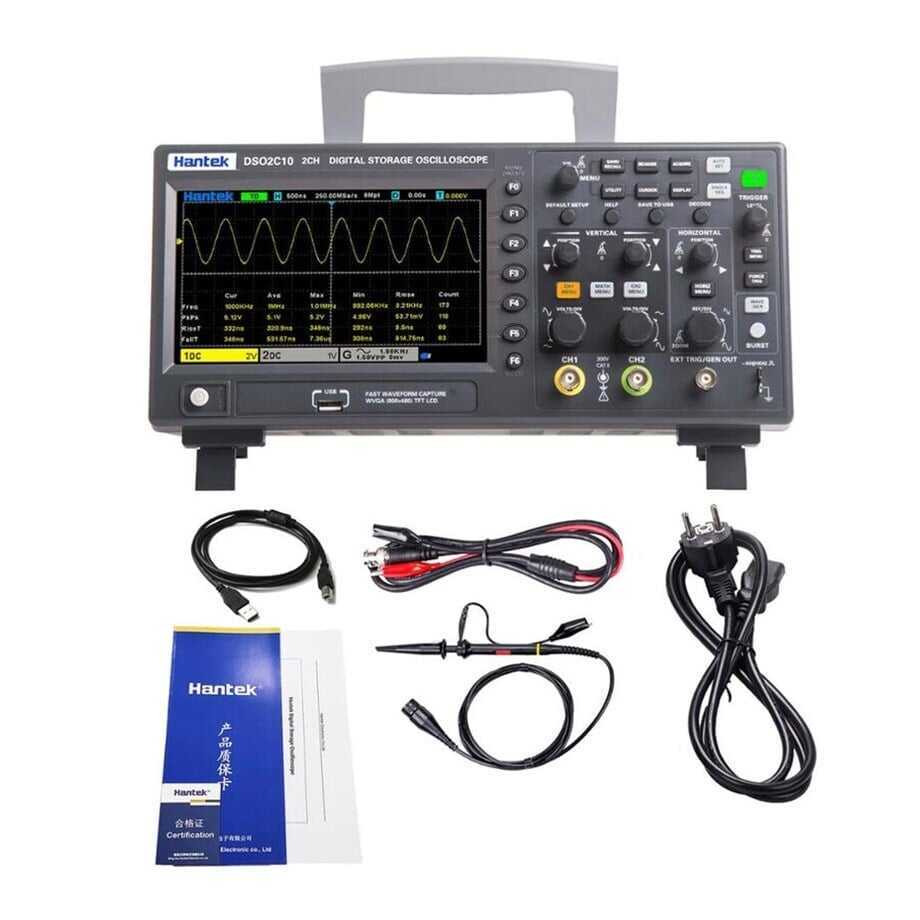

Paket İçeriği:

• 1 x Hantek DSO2C10 Dijital Osiloskop

• 2 x Osiloskop Probu

• 1 x USB Bağlantı Kablosu

• 1 x Güç Kablosu

• 1 x Kullanım Kılavuzu ve Dokümantasyon

Faydalı Linkler / Dokümanlar:

• DSO2000 Kullanım Kılavuzu
• DSO2000 SCPI Dökümanı
• DSO2000 Firmware
• DSO2000 Software
