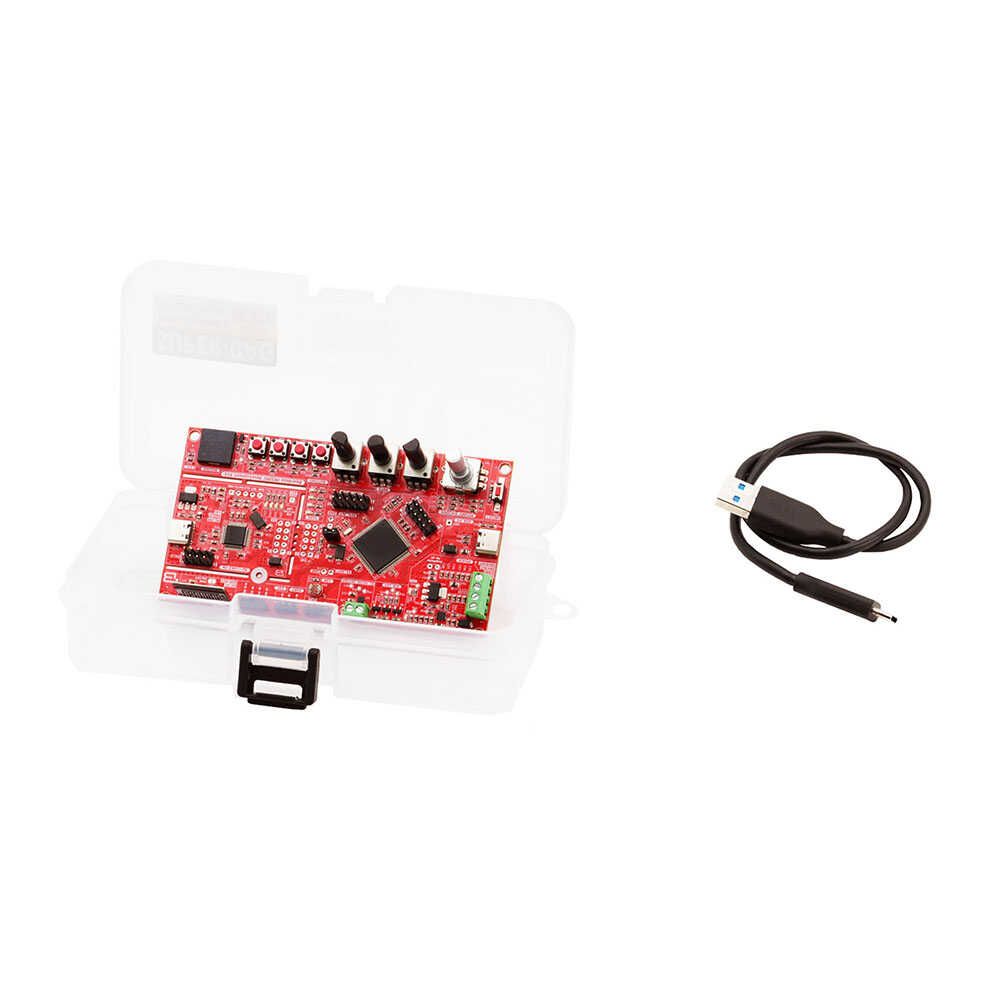

Boardoza M032 Educational Development Kit

Boardoza M032 Educational Development Kit

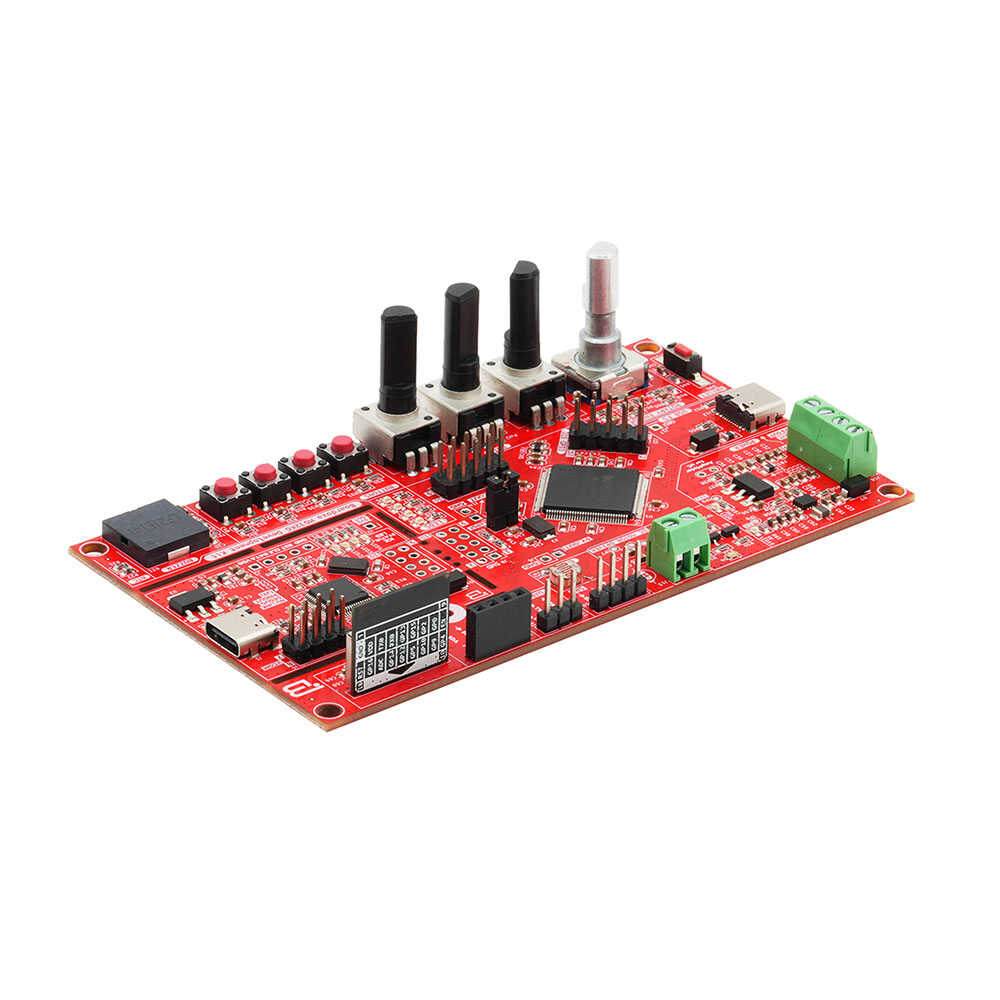

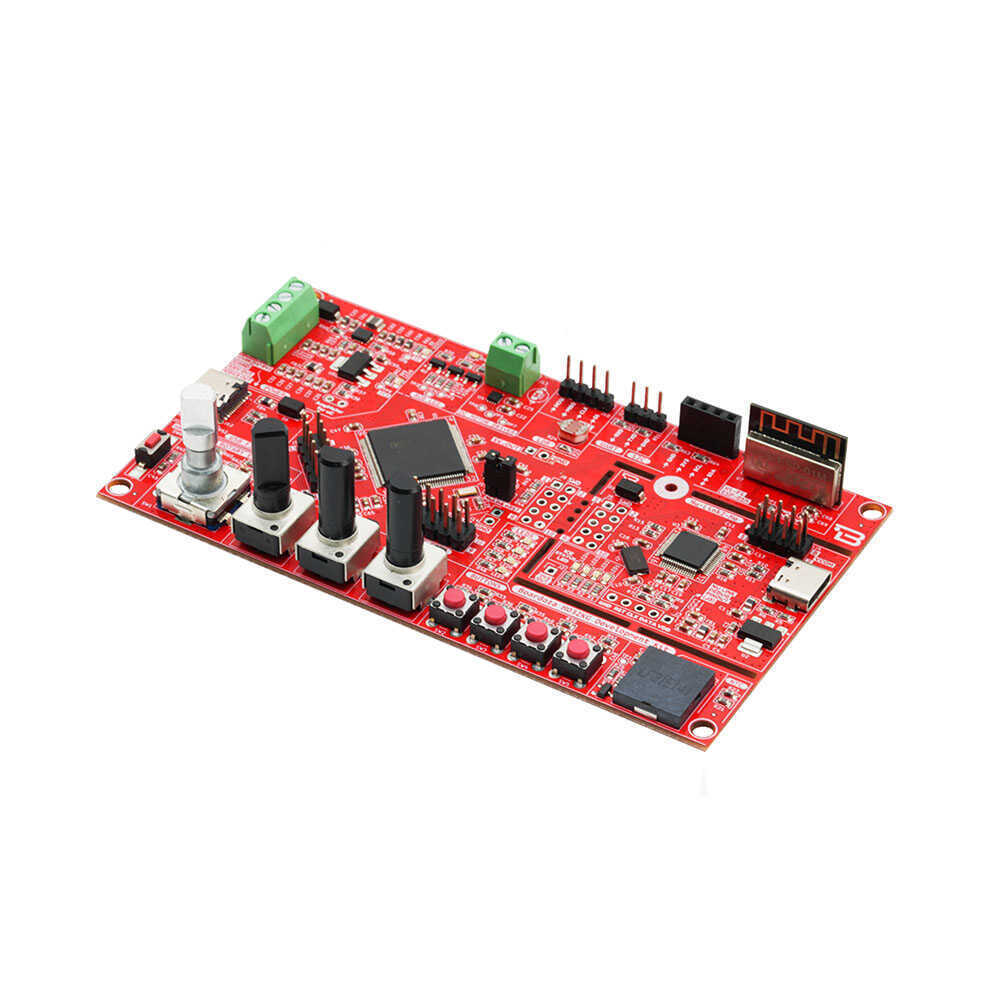

M032KG, iki parçadan oluşur; bir M032 platformu ve yerleşik bir Nu-Link2-Me hata ayıklayıcı ve programlayıcı. M032KG, kullanıcıların uygulamaları hızlı bir şekilde geliştirmelerine ve kolayca programlamalarına ve hata ayıklamalarına olanak tanır. M032KG, pin uzatma konnektörleri (20xIO), döner kodlayıcı, buzzer, tft ekran, potansiyometre, ntc, ldr, kullanıcı düğmeleri ve led'leri, rgb led, dc motor sürücüsü, boardoza esp-01m wifi modül bağlantı konnektörü, seri iletişim için kullanılacak pinler (1xSPI, 1xUART, 1xI2C), c tipi usb veri portu, çeşitlendirilmiş güç kaynağı seçenekleri sunar. Kullanıcının işlevselliği genişletmesi ve uygulamalar oluşturması için geliştirilmesi kolay bir platformdur. M032KG ayrıca, kullanıcının geliştirme sırasında mikrodenetleyicinin güç tüketimini izlemesine olanak tanıyan bir ampermetre konnektörü sağlar.

Nu-Link2-Me, SWD arayüzü aracılığıyla çevrimiçi programlama ve hata ayıklamayı destekleyen bir hata ayıklayıcı ve programlayıcıdır. Nu-Link2-Me,
PC'de mesajları yazdırmak için sanal COM portu (VCOM) işlevi sağlar. Nu-Link2-Me, NuMaker-M032KG'den ayrılabilir ve kullanıcının bir programlama aracı olarak kullanmasına olanak tanır.

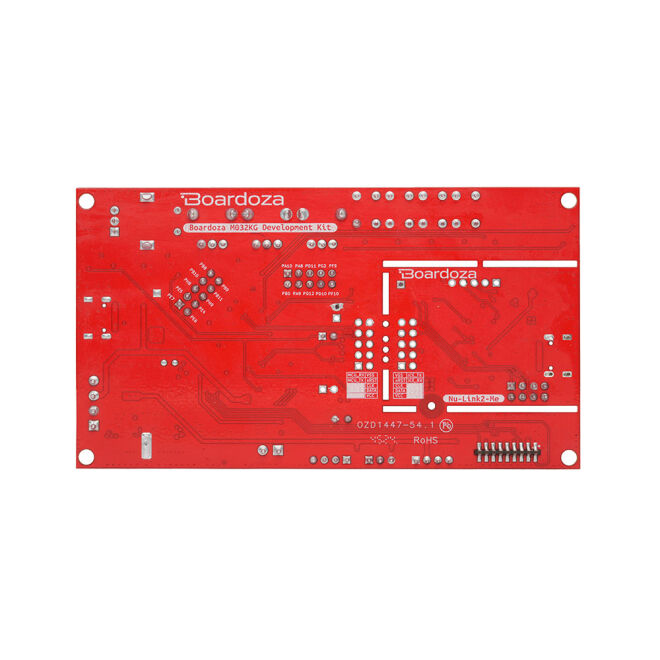

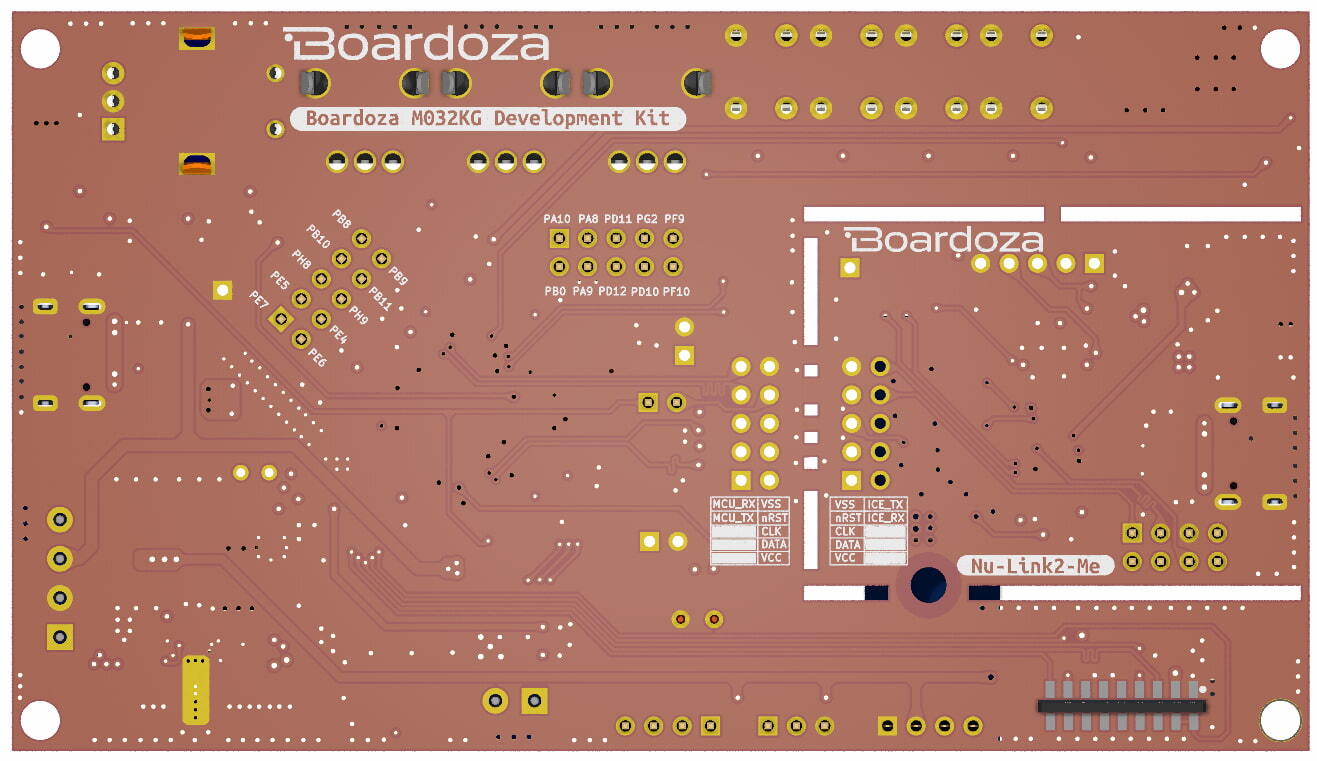

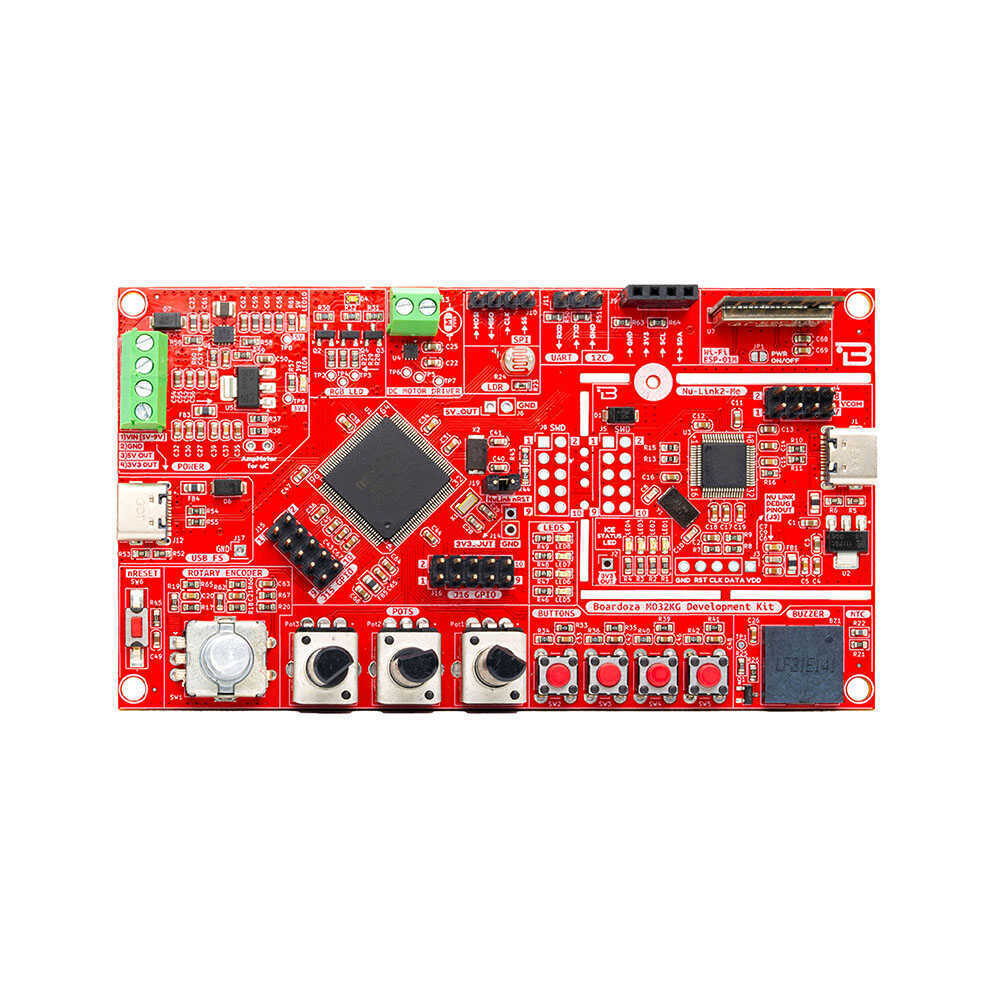

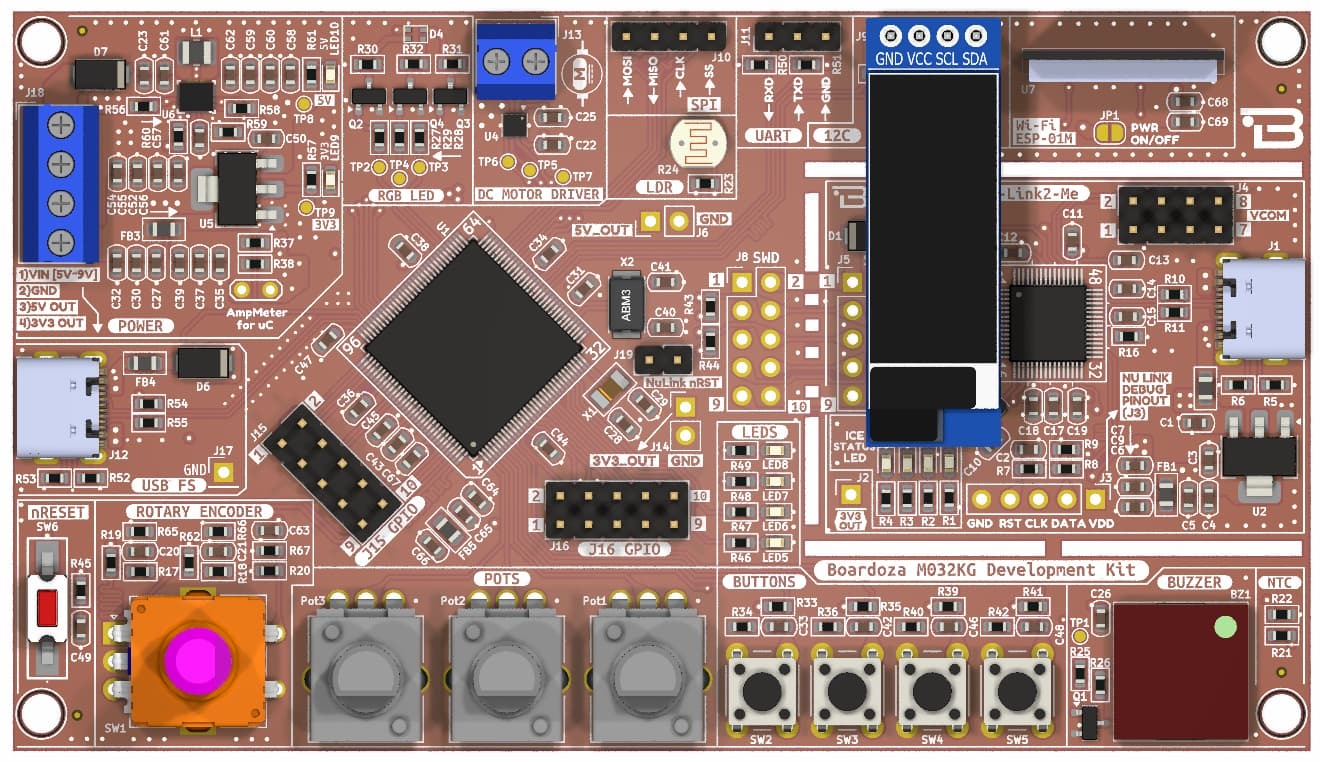

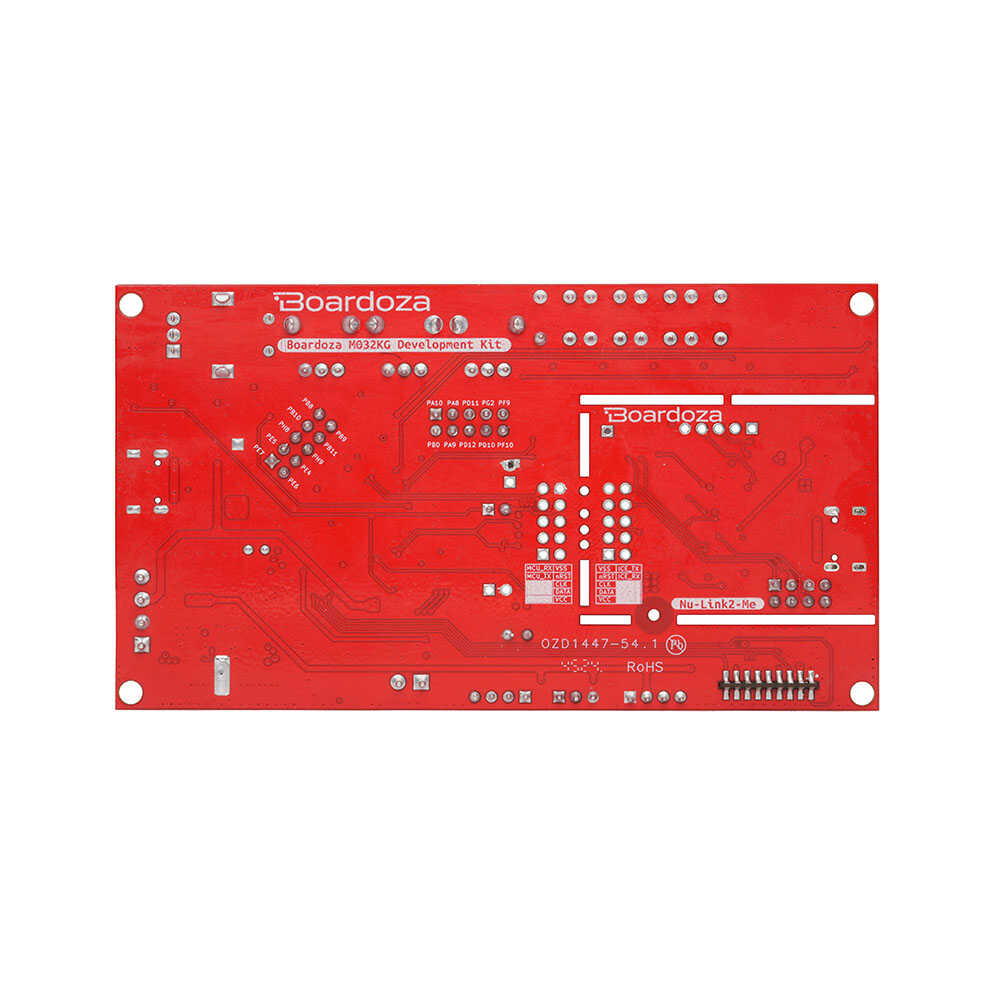

Ön Taraf	Arka Taraf

• 20 GPIO breakout başlığına sahip M032KG8AE MCU
• Nu-Link2-Me ile uyumludur dahili yerleşik hata ayıklayıcı ve programlayıcı
• Yerleşik Sanal COM Portu (VCOM) desteği
• Ampermetre bağlantısı için güç ölçüm başlığı
• UI/grafik geliştirme için OLED ekran konektörü
• ESP-01M (Wi-Fi) başlığı
• Dahili çevre birimleri: Döner kodlayıcı, potansiyometre, kullanıcı LED'leri ve düğmeleri, NTC, LDR, buzzer, RGB LED
• DC motor sürücü çıkışları
• Veri/güç için USB Type-C, harici 5–9V giriş desteği
• Çoklu arayüz pin çıkışları (1xUART, 1xI ² C, 1xSPI)

• MCU Çekirdeği: Nuvoton M032KG8AE
• Giriş Voltajı: 5V – 9V (terminal bloğu konnektörü üzerinden)
• USB Arayüzü: USB Type-C (veri ve güç)
• Hata Ayıklayıcı: Nu-Link2-Me Uyumlu
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Kart Boyutları: 68mm x 116mm
• Montaj Delikleri: 4 × M3
