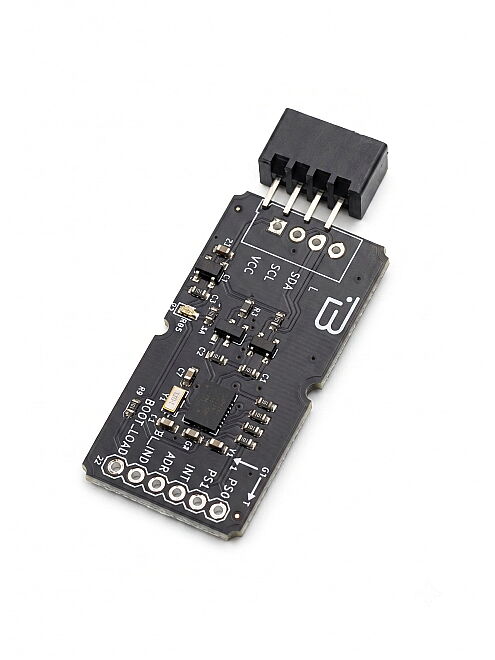

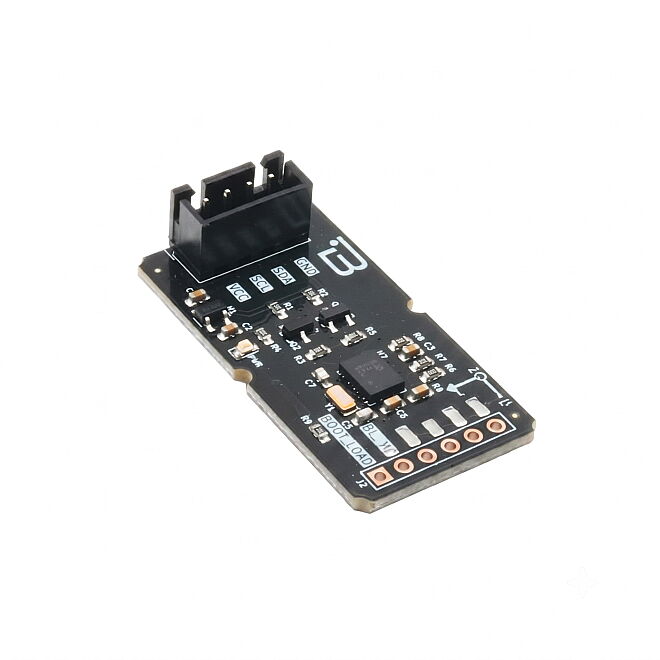

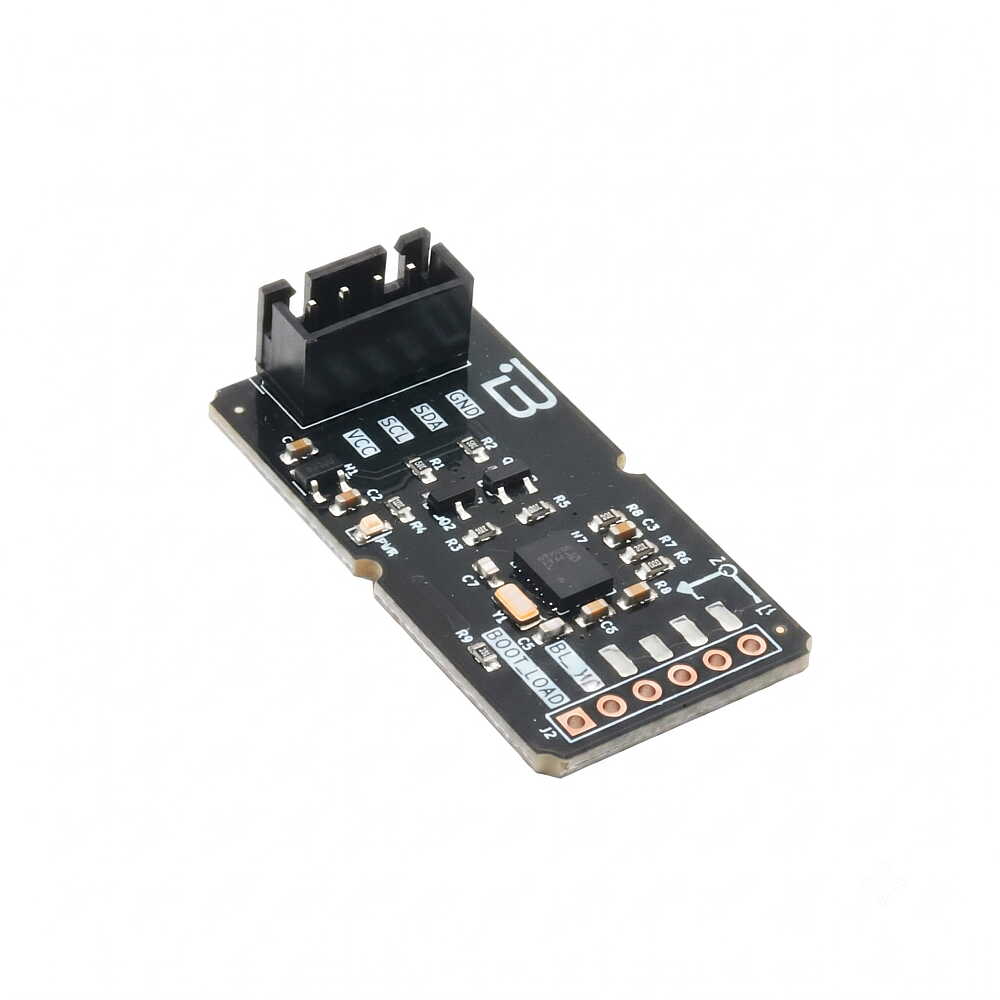

Boardoza BNO055 IMU Sensör Modülü
Boardoza BNO055 Breakout Board, üç eksenli 14 bitlik bir ivmeölçer, saniyede ±2000 derecelik bir aralığa sahip üç eksenli 16 bitlik bir jiroskop ve üç eksenli bir jeomanyetik sensörü birleştiren gelişmiş bir 9 eksenli mutlak yönelim sensörüdür . Bu entegrasyon, robotik, artırılmış gerçeklik, oyun ve kişisel navigasyon gibi uygulamalar için doğru ve güvenilir yönelim verileri sağlar.
Bu modül 3,3 V veya 5 V ile çalışır ve çok çeşitli mikrodenetleyicilerle uyumluluğu garanti eder. Varsayılan olarak I 2 C üzerinden iletişim kurar ancak PS0 ve PS1 pinleri kullanılarak UART moduna yapılandırılabilir . PS0, PS1, INT ve ADR pinleri 3,3 V'da çalışır ve düşük güçlü MCU'larla sorunsuz arayüzlemeyi kolaylaştırır.
 |  |

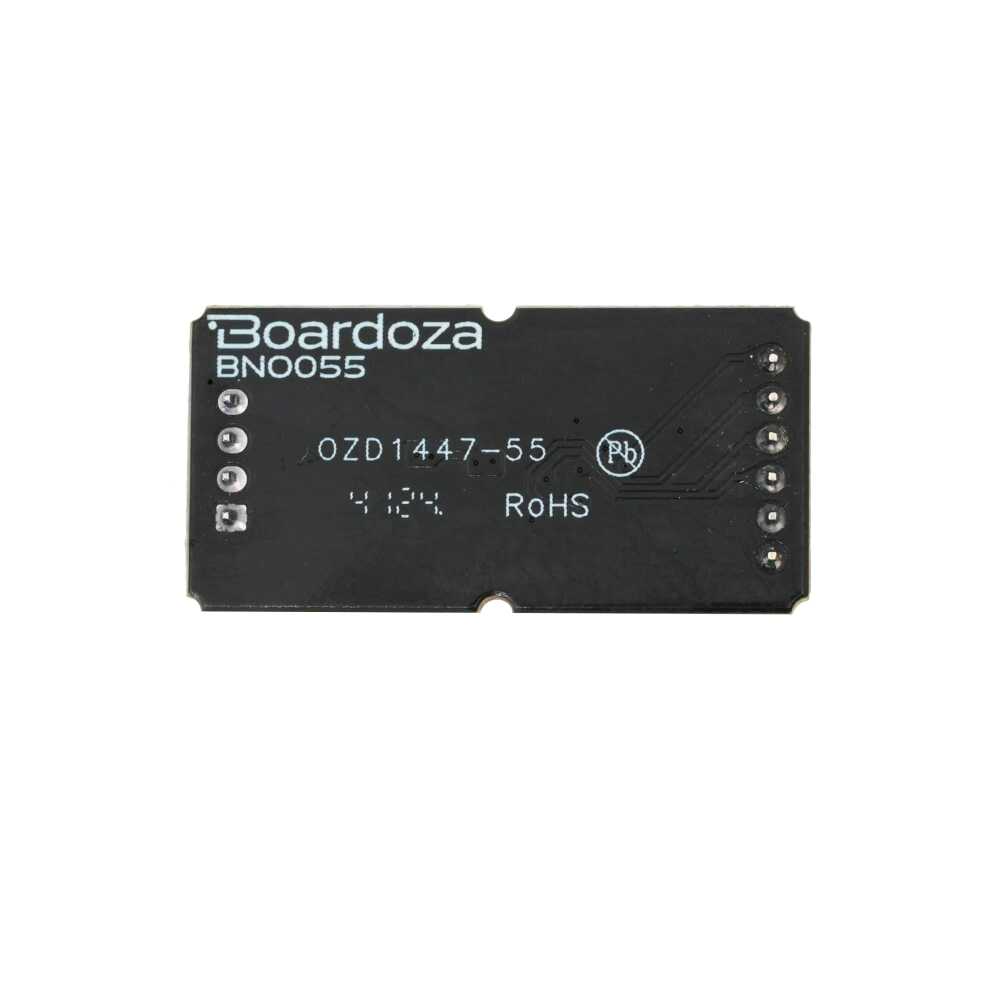

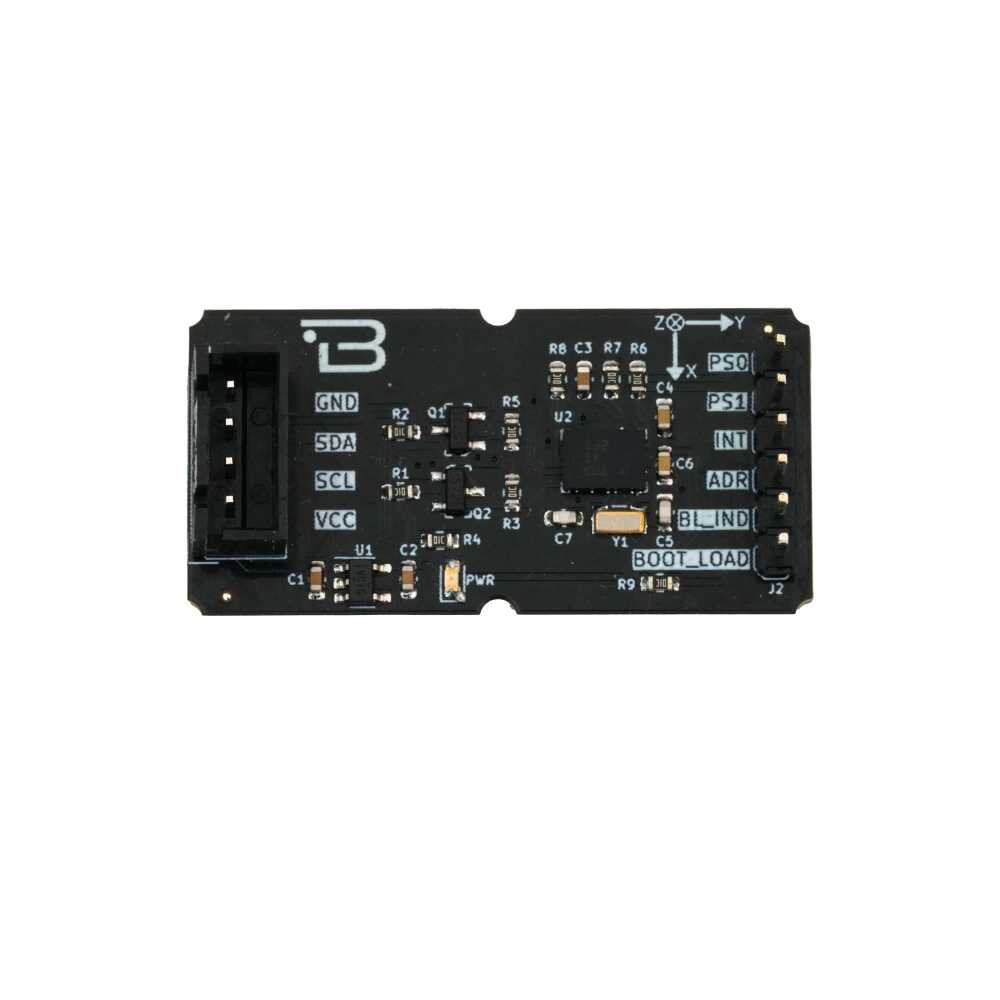

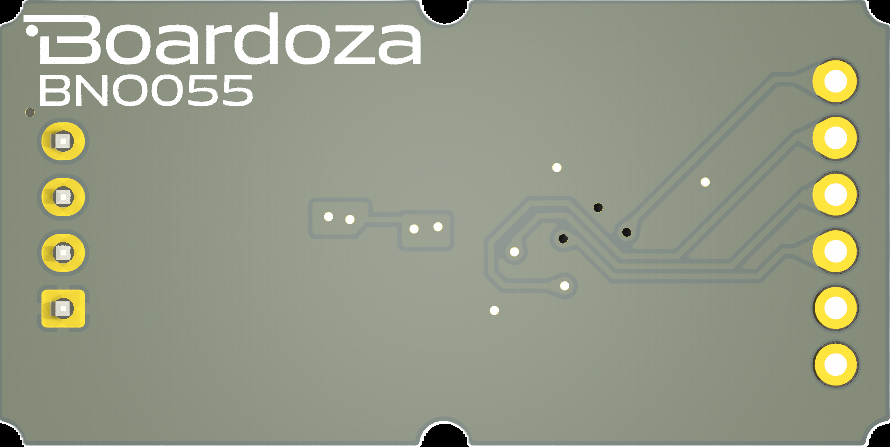

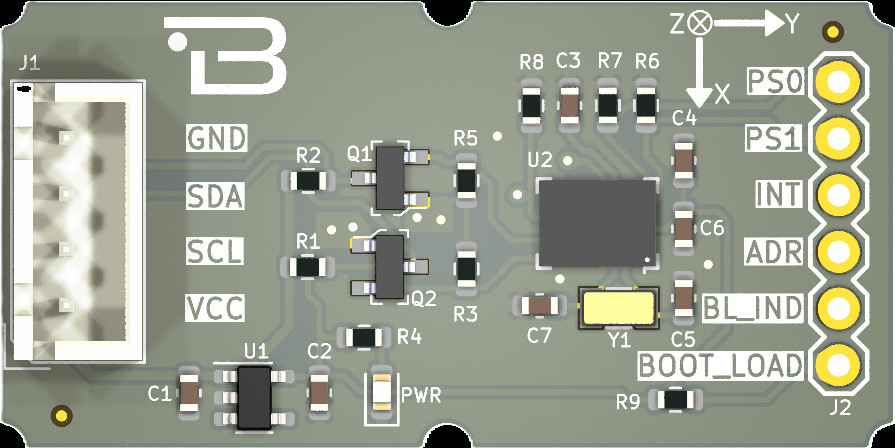

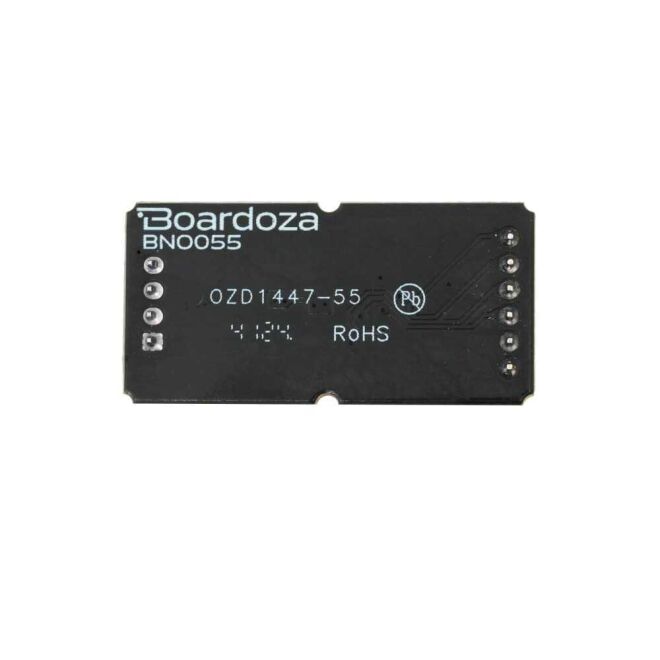

| Ön Yüz | Arka Yüz |
- Entegre 9 Eksenli Sensör: Kapsamlı hareket algılama için ivmeölçer, jiroskop ve manyetometreyi birleştirir.
- Sensör Füzyon Algoritmaları: Doğru yönelim verileri için Bosch Sensortec sensör füzyon yazılımını çalıştıran dahili 32 bit mikrodenetleyici.
- Esnek İletişim Arayüzleri: Hem I 2 C'yi (varsayılan) hem de UART'ı destekler , PS0 ve PS1 pinleri üzerinden seçilebilir .
- Geniş Voltaj Aralığı: 3.3V veya 5V ile çalışır , çeşitli MCU'lar için uygundur.
- Kompakt Tasarım: Alan kısıtlaması olan projelere kolay entegrasyon için küçük form faktörü (20mm x 40mm).
- Model: Bosch BNO055
- Giriş Voltajı: 3,3 V - 5,5 V
- Voltaj Giriş Türü: 4 pinli 2,50 mm başlık
- Arayüz: I 2 C (varsayılan), UART (yapılandırılabilir)
- Fonksiyonlar: 9 Eksenli IMU sensörü (3 eksenli ivmeölçer, 3 eksenli jiroskop, 3 eksenli manyetometre, sıcaklık sensörü)
- Jiroskop Aralığı: Saniyede ±2000 derece
- İvmeölçer Çözünürlüğü: 14 bit
- Manyetik Alan Aralığı: ±1300 μT (X/Y ekseni), ±2500 μT (Z ekseni)
- Çalışma Sıcaklığı: -40 ° C ~ +85 ° C

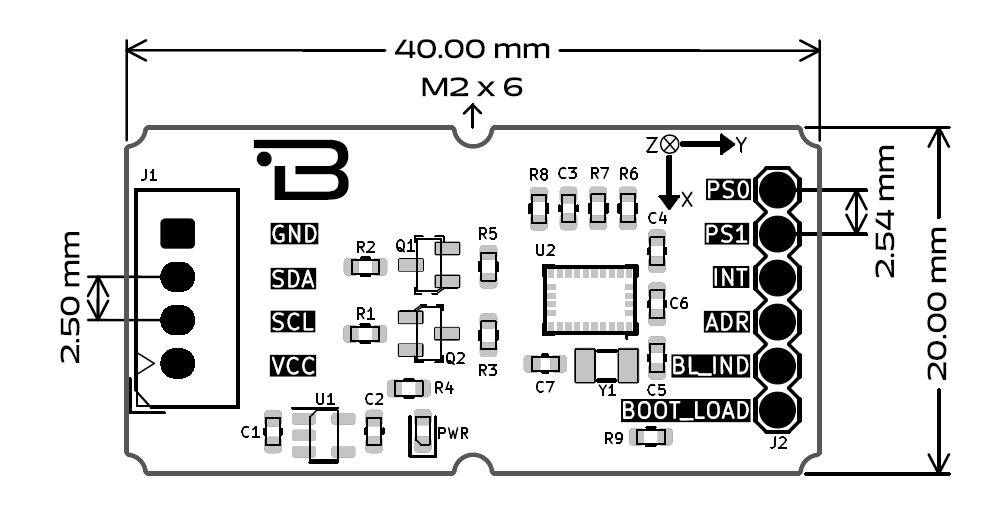

- Kart Boyutları: 20 mm x 40 mm
