Arduino için Electronic Brick Proto Shield

Arduino için Electronic Brick Proto Shield

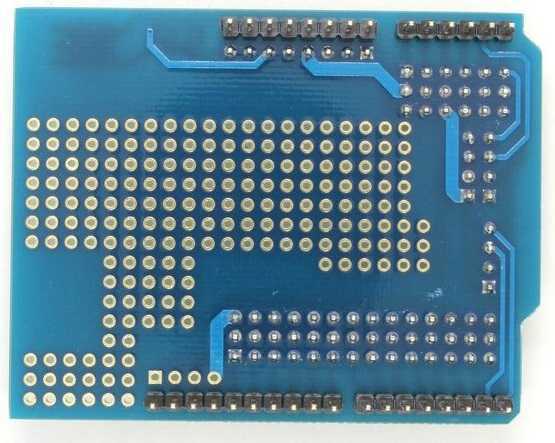

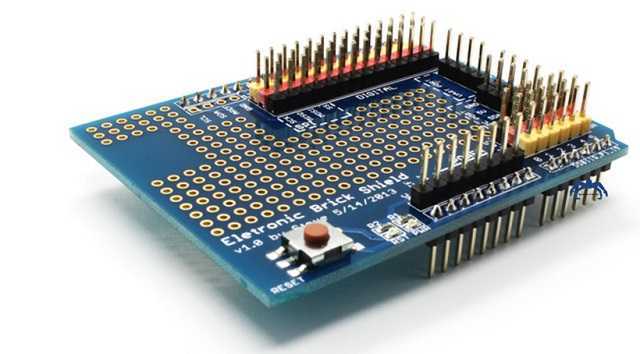

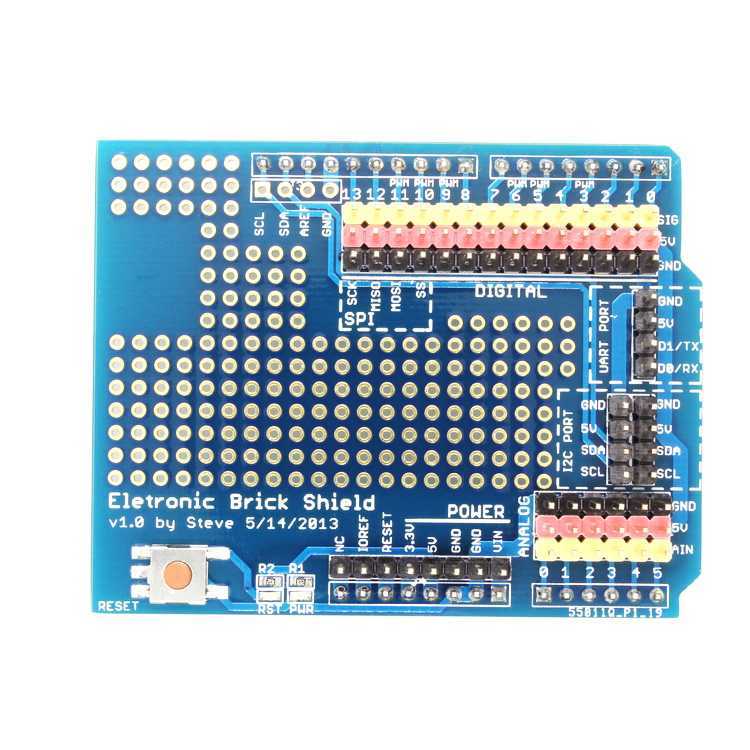

Arduino için Electronic Brick Proto Shield, Arduino® ekosistemindeki donanımlar ile beraber kullanabileceğiniz, kart üzerine birçok giriş/çıkış birimini karmaşık kablolama olmadan takabilmeniz için tasarlanmış oldukça kullanışlı bir genişletme modülüdür.
Özellikle orijinal Arduino® UNO R3 modeli için optimize edilmiştir; ancak benzer pin yapısına sahip olan Arduino® Leonardo veya farklı uyumlu kartlarla beraber de sorunsuz bir şekilde kullanılabilir.

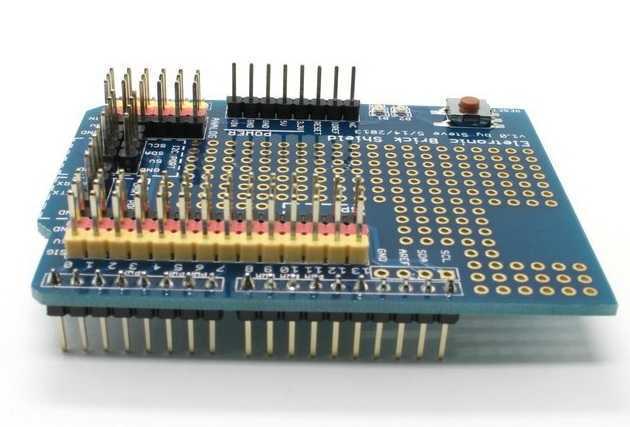

Kart üzerinde mikrodenetleyicinin tüm dijital ve analog giriş/çıkış pinleri; DATA (Sinyal), VCC (5V) ve GND (Toprak) sırası ile 3 pinlik kümeler haline getirilerek kart üzerine dağıtılmıştır.

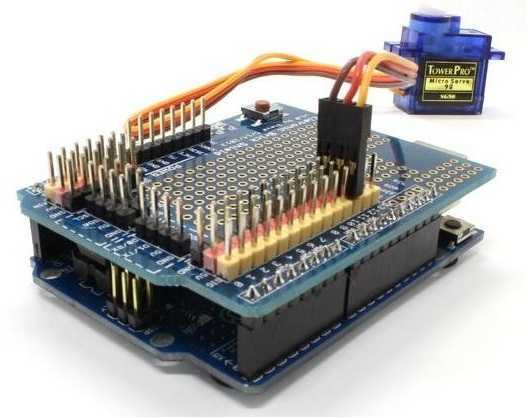

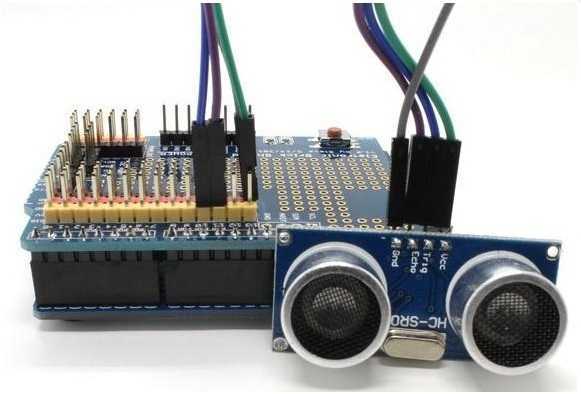

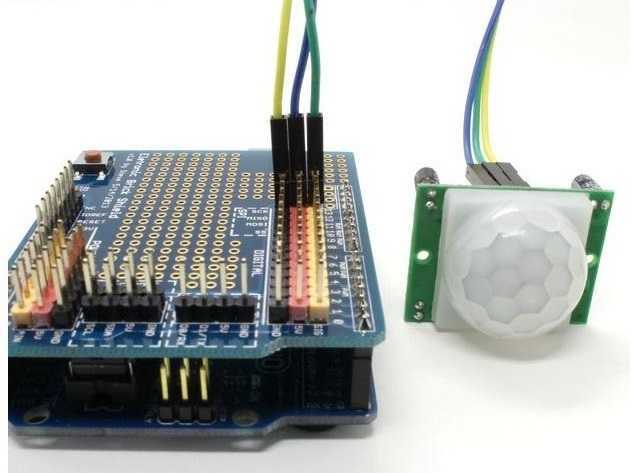

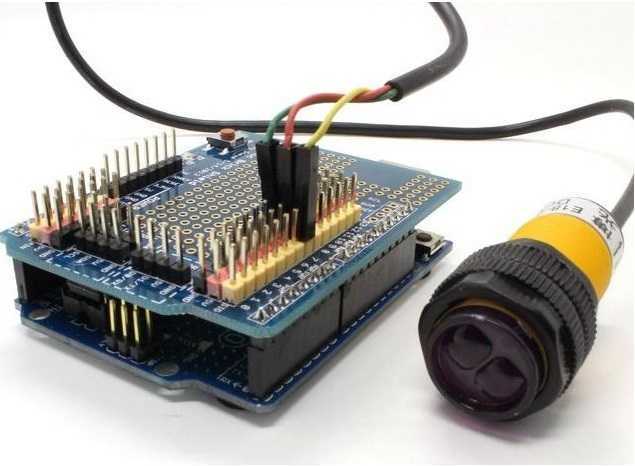

Bu sayede her türlü sensör, servo motor, röle vb. donanım; karmaşık breadboard kurulumlarına gerek kalmadan karta rahatça takılarak kullanılabilir.
Ayrıca VCC ve GND hatları farklı renklerde yapılarak pinlerin ayırt edilmesi ve bağlantıların yapılması çok daha kolay hale getirilmiştir.

Bunun yanında UART ve I2C portları, rahat kullanım ve hızlı erişim sağlamak amacıyla kart üzerinde ayrı bölümlere alınmıştır.

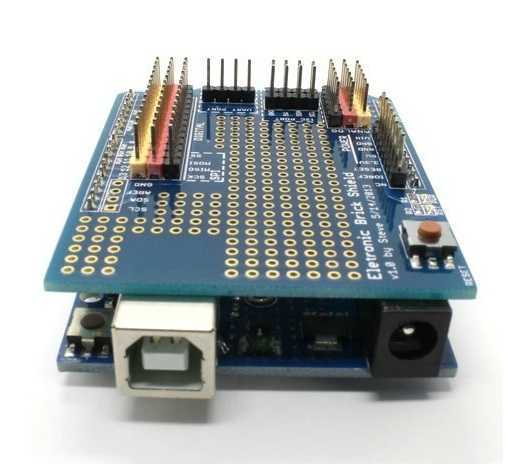

Bu proto shield, standart UNO donanımları ile tam uyumludur. Aynı zamanda Arduino® Mega 2560 R3 ve Leonardo modelleri ile de fiziksel olarak takılıp kullanılabilir.
Ancak bu modellerdeki I2C ve SPI portları farklı pinler üzerinde konumlandırıldığı için sadece bu özel portlar Mega ve Leonardo ile doğrudan kullanılamaz.

Not: Modül üzerindeki header ve konektörlerin tümü fabrikasyon lehimli olarak, kullanıma hazır şekilde gönderilmektedir.
