Analog Discovery 3 - Akademik

Önemli Not: Bu ürün akademik amaçla kullanım için satılan üründür. Ürünü satın almadan önce EUI_form_for_Digilent ve Akademik Talep formu ingilizce olarak açıklayıcı bir şekilde doldurup, [email protected] adresine göndermeniz gerekmektedir.

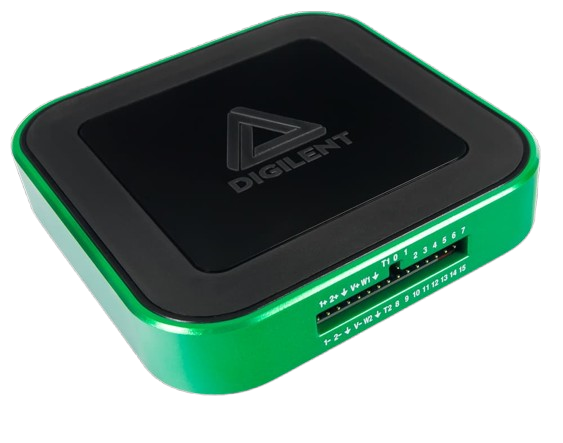

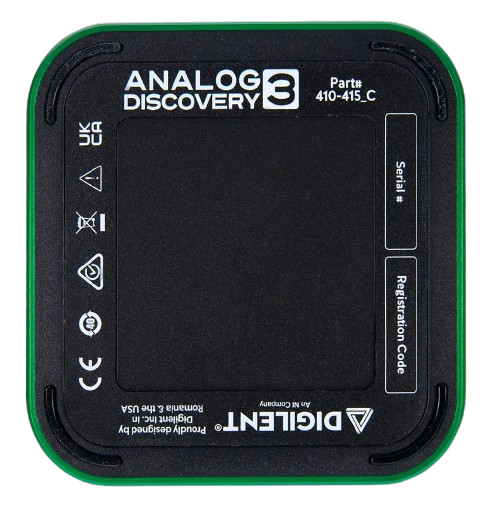

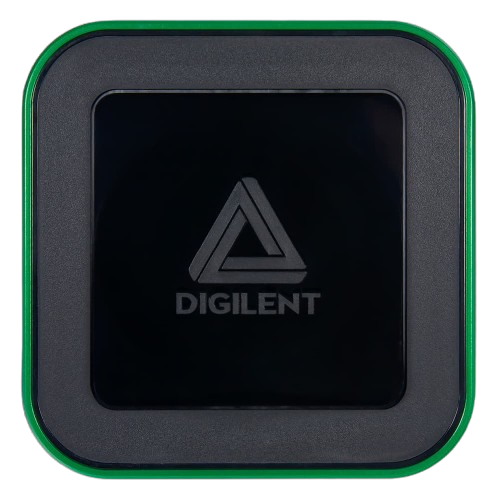

Analog Discovery 3

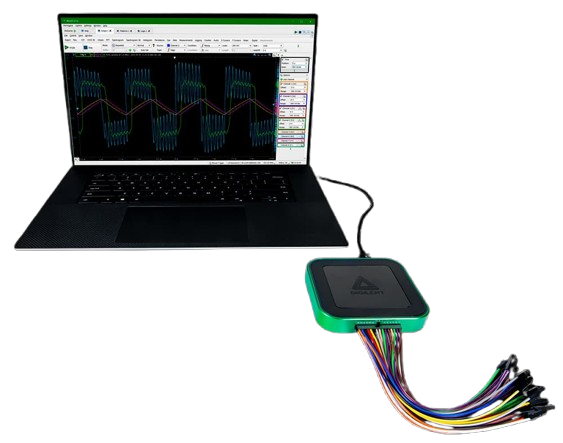

Analog Discovery 3; osiloskop, fonksiyon (arb) jeneratörü, lojik analizör, pattern generator, spektrum/network/empedans analizör araçlarını tek bir kompakt cihazda birleştiren, USB üzerinden çalışan çok amaçlı bir test ve ölçüm platformudur. Taşınabilir yapısı sayesinde laboratuvar, sınıf ve saha kullanımında hızlı prototipleme, hata ayıklama ve eğitim amaçlı deneyler için idealdir.

WaveForms yazılımı ile Windows, macOS ve Linux üzerinde çalışır; ölçüm alma, sinyal üretme, kayıt/raporlama, FFT tabanlı analizler, protokol çözümleme ve senaryo otomasyonu gibi gelişmiş işlevler sunar. Ayrıca SDK ile Python/C/C++ gibi diller üzerinden özel uygulama ve otomasyon geliştirmeye uygundur.

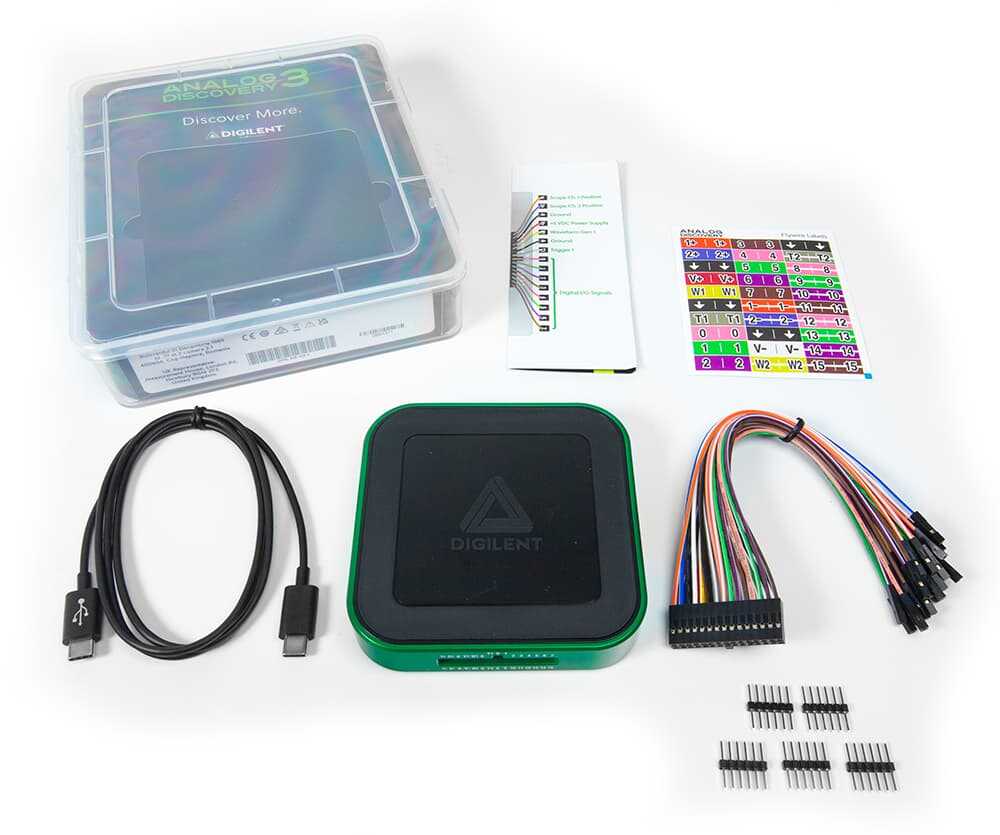

Paket İçeriği:

• Analog Discovery 3 cihazı

• Plastik taşıma / proje kutusu

• USB-C to USB-C bağlantı / programlama kablosu

• 2x15 flywire sinyal kablo demeti

• 5 adet 6-pin erkek header

• 30-pin flywire etiketleri

Analog Discovery 3 Teknik Özellikleri:

• Osiloskop (Analog Giriş): 2 adet diferansiyel kanal

• Çözünürlük: 14-bit ADC

• Örnekleme Hızı: Kanal başına 125 MS/s’e kadar

• Giriş Aralığı: ±25 V (maks.)

• Bant Genişliği: BNC adaptör ile 30+ MHz’e kadar (maksimum bant genişliği için BNC adaptör önerilir)

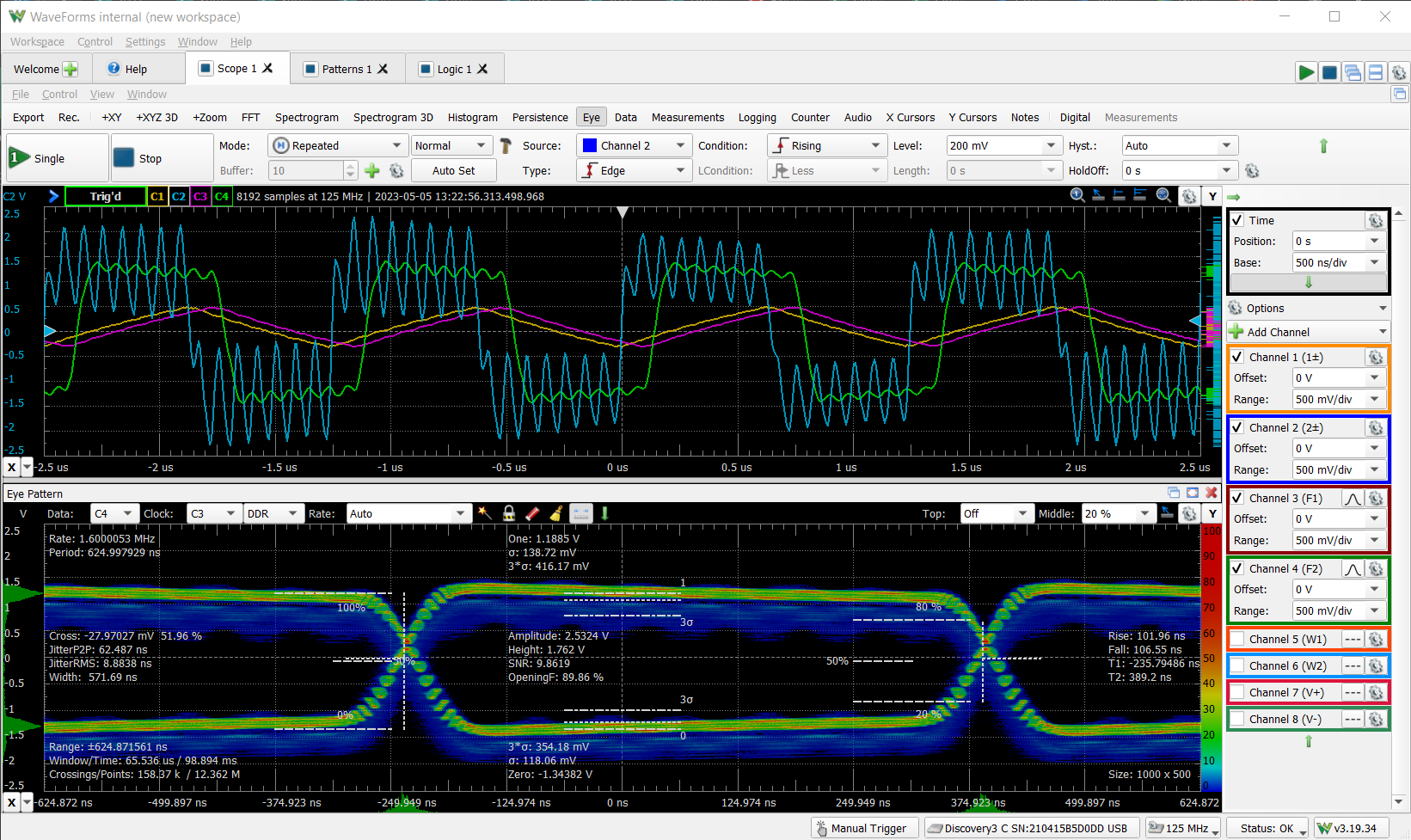

• Tetikleme / Ölçüm: Çoklu tetikleme modları, otomatik ölçümler, XY, Eye Diagram, FFT, Spectrogram gibi gelişmiş görünümler

• Arbitrary Waveform Generator (Analog Çıkış): 2 kanal

• Çözünürlük: 14-bit DAC

• Örnekleme Hızı: Kanal başına 125 MS/s’e kadar

• Çıkış Aralığı: ±5 V (maks.)

• Bant Genişliği: BNC adaptör ile 12 MHz’e kadar

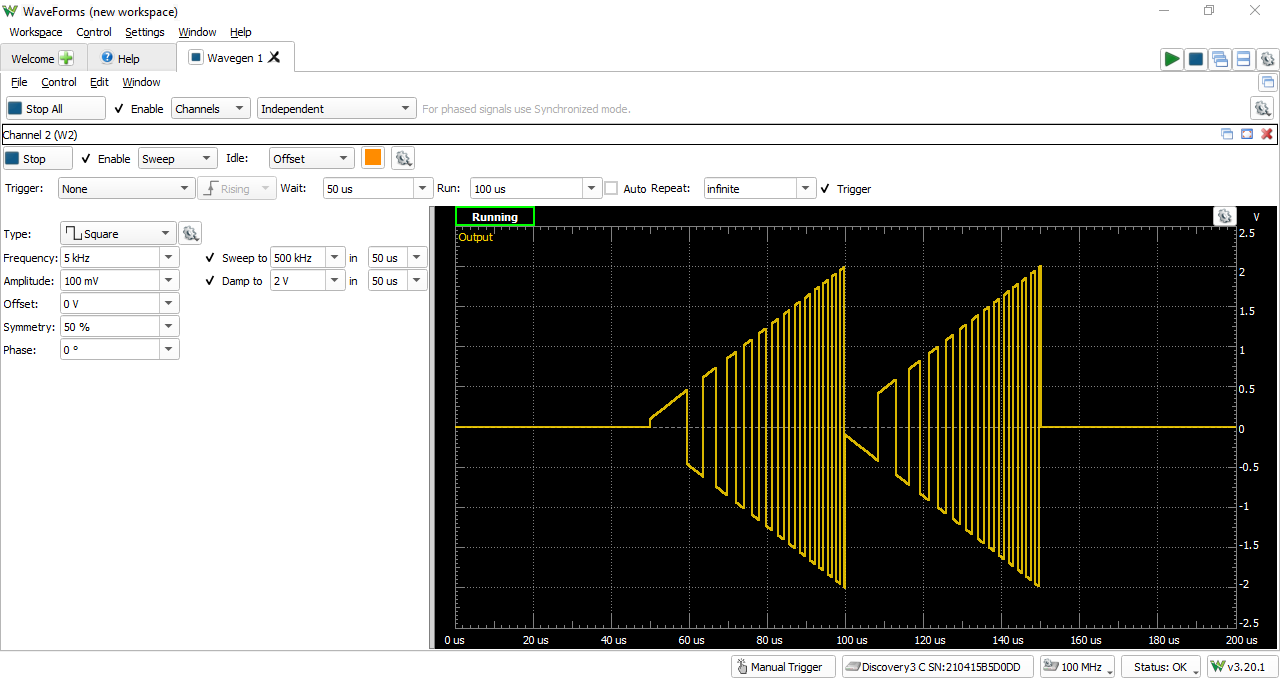

• Sinyal Türleri: Sinüs, kare, üçgen, testere, darbe, gürültü, sweep; AM/FM gibi modülasyonlar; özel dalga formu içe aktarma / oynatma

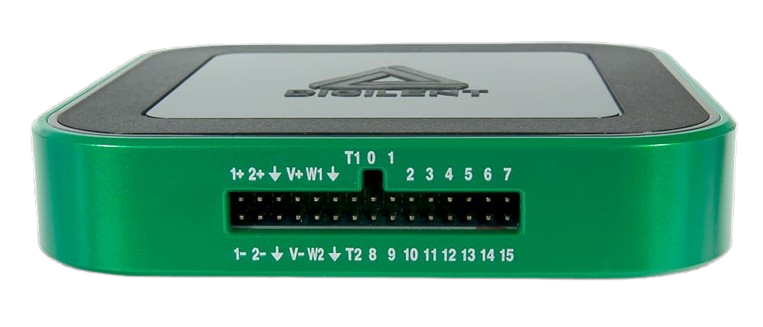

• Lojik Analizör & Pattern Generator (Dijital I/O): 16 adet dijital giriş/çıkış kanalı

• Örnekleme Hızı: Kanal başına 125 MS/s’e kadar

• Seviye: 3.3 V dijital I/O, girişler 5 V toleranslı

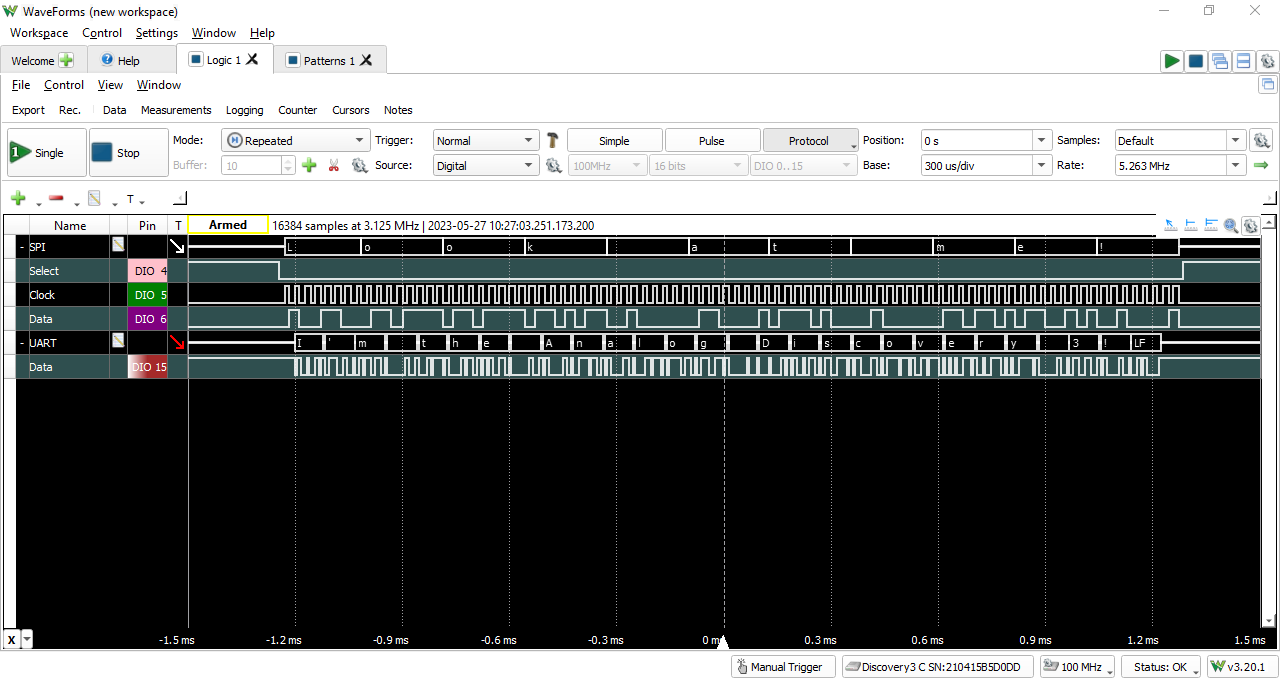

• Protokol Analizi: SPI, I2C, UART, CAN, JTAG ve daha fazlası; tetikleme ve decode desteği

• Çıkış Modları: Push-pull, open drain, open source, tri-state; clock ve özel pattern üretimi

• Programlanabilir Güç Kaynakları: Çift hat (pozitif/negatif)

• Çıkış Aralığı: 0.5 V – 5 V ve -0.5 V – -5 V

• WaveForms Yazılım Ekosistemi: Voltmeter, Data Logger, Spectrum Analyzer, Network Analyzer, Impedance Analyzer, Protocol Analyzer, Tracer ve Script Editor dahil çoklu enstrüman desteği

• SDK / Otomasyon: WaveForms SDK ile Python, C/C++, C# vb. dillerle donanım kontrolü ve test otomasyonu

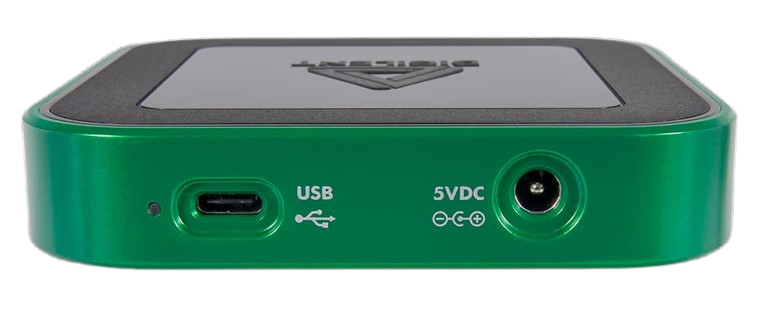

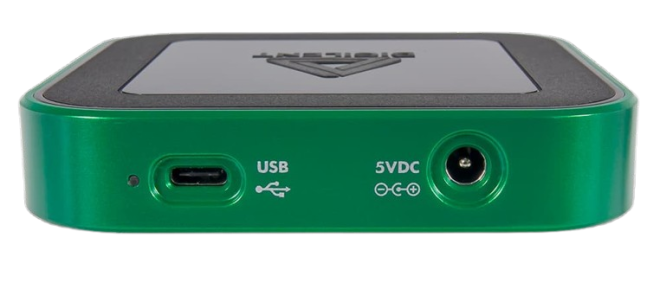

• Bağlantı: USB üzerinden kullanım (taşınabilir, harici güç gerektirmeden birçok senaryoda çalışır)
