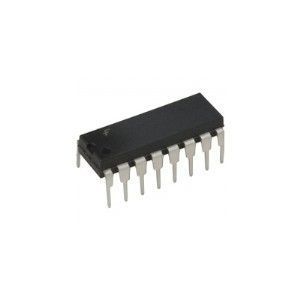

SN74LS76AN - Dual JK Flip-Flop

SN74LS76AN, TTL LS serisinde yer alan, her biri asenkron preset ve clear girişlerine sahip iki adet JK flip-flop içeren bir sayısal lojik entegresidir. Senkron sayıcılar, frekans bölücüler ve durum makineleri gibi uygulamalarda güvenilir ve kararlı çalışma sunar. Üzerindeki 18E6XBL ibaresi, üretici parti/tarih kodunu ifade eder.

Öne Çıkan Özellikler:

• İki adet bağımsız JK flip-flop yapısı

• Asenkron preset ve clear girişleri ile hızlı başlatma ve reset

• TTL LS teknolojisi ile düşük güç tüketimi ve hızlı anahtarlama

• Q ve Q̅ tamamlayıcı çıkışlar ile kolay geri besleme ve sayıcı tasarımı

• DIP-16 kılıf ile lehimleme dostu pin yerleşimi

Tipik Teknik Bilgiler:

• Besleme Gerilimi (V_CC): 5 V tipik (4.75–5.25 V aralığı)

• Dağılım Gecikmesi (tpd): Yaklaşık 20–30 ns (yüke bağlı)

• Maksimum Çalışma Frekansı: Onlarca MHz düzeyine kadar

• Çıkış Sürücü Yeteneği: TTL LS seviyelerinde tipik yüklerle uyumlu

• Çalışma Sıcaklığı: 0°C ~ +70°C (ticari sınıf)

• Kılıf Tipi: DIP-16, through-hole

Nasıl Çalışır:

JK flip-flop, saat darbesi geldiğinde J ve K girişlerindeki lojik seviyeleri örnekler. J=1, K=0 iken çıkış 1; J=0, K=1 iken çıkış 0 olur. J=K=0 durumunda çıkış korunur; J=K=1 durumunda bir sonraki saat darbesinde çıkış toggling yapar. Preset ve clear girişleri asenkron olduğundan, saat sinyaline gerek kalmadan çıkışı doğrudan 1 veya 0 seviyesine zorlayabilir.

Kullanım Alanları:

• Senkron sayıcılar ve frekans bölücüler

• Durum makineleri ve kontrol mantığı

• Zamanlama, senkronizasyon ve veri saklama devreleri

• Darbe şekillendirme ve debouncing çözümleri
