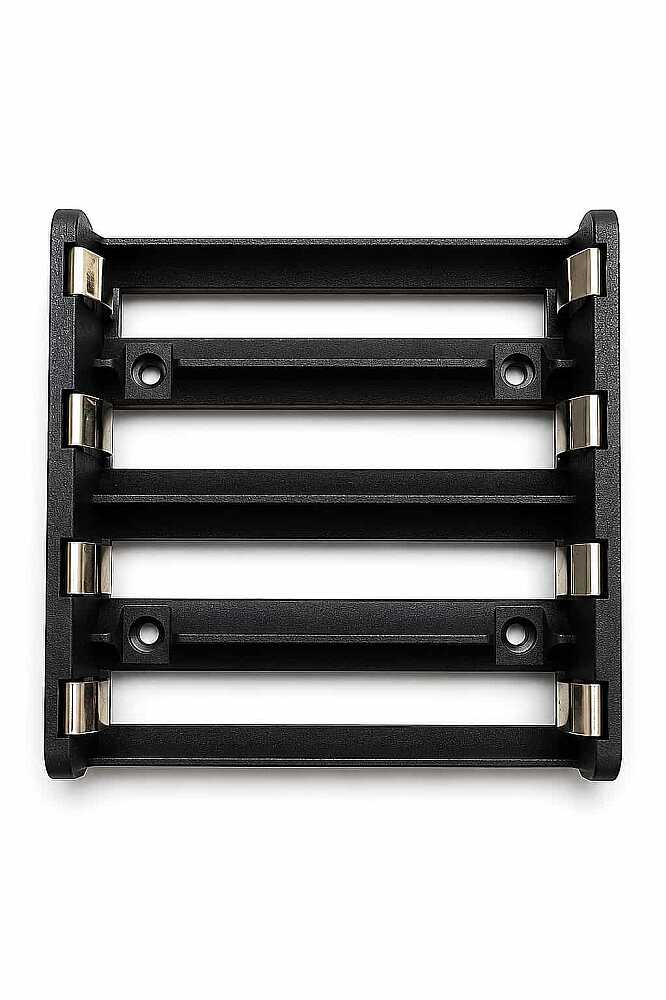

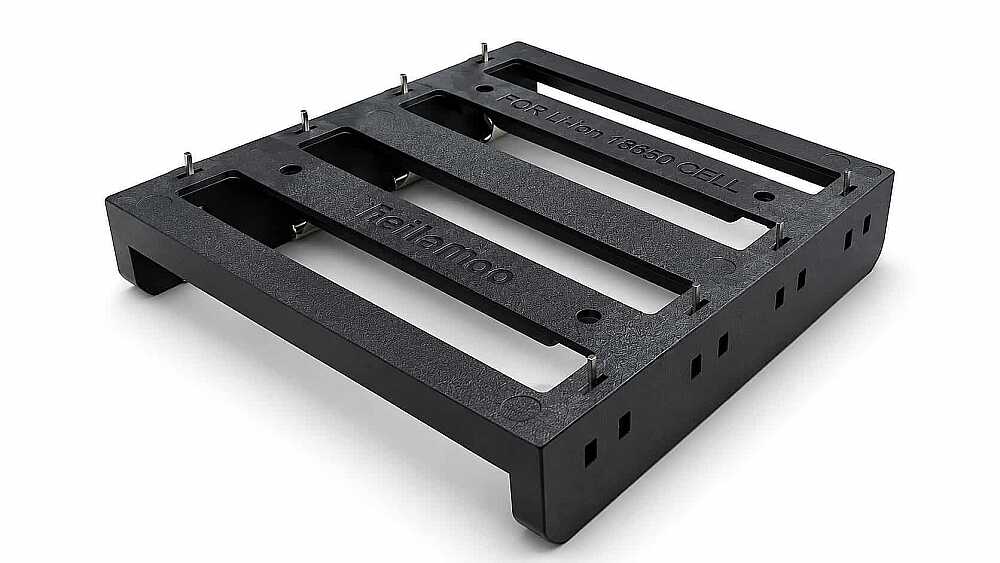

4'lü 18650 PCB Tipi 8 Pin Pil Yuvası

4'Lü 18650 PCB Montaj Tip Li-ion Pil Yuvası (8 Pin - Bağımsız Çıkışlı)

4'Lü 18650 PCB Montaj Tip Lityum Li-ion Pil Yuvası (8 Pin), dört adet 3.7V 18650 şarj edilebilir lityum-iyon pili doğrudan baskılı devre kartlarına (PCB) lehimlemek ve monte etmek için tasarlanmış profesyonel bir pil yuvasıdır. Toplamda 8 pini bulunması sayesinde her dört pil yuvasının artı (+) ve eksi (-) kutupları kart üzerine tamamen bağımsız kanallar olarak aktarılır. Bu yapı, kullanıcıya devre kartı üzerindeki bakır yollar vasıtasıyla pilleri isteğe bağlı olarak Seri (4S - 14.8V / 16.8V max DC), Paralel (4P - 3.7V yüksek kapasite) veya Kombine (2S2P - 7.4V) bağlama ve 4S BMS (Batarya Yönetim Sistemi) kartları ile dengeli şarj/deşarj (balancing) yapma imkanı sunar.

Yüksek kaliteli, ısıya ve darbelere dayanıklı PBT/ABS mühendislik plastiğinden imal edilen pil yuvası, paslanmaya karşı yüksek dirençli ve yüksek akım iletim kapasitesine sahip nikel kaplı paslanmaz çelik yay kontakları ile donatılmıştır. Sıkı kavrama mekanizması sayesinde sarsıntılı ve titreşimli çalışma koşullarında dahi pillerin temassızlık yapmasını veya yuvasından çıkmasını kesin olarak engeller. Standart DIP / PTH (Delik İçi) lehim bacakları sayesinde dalga lehimlemeye ve manuel el lehimine son derece uygundur. High-power LED sistemleri, yüksek kapasiteli powerbank tasarımları, elektrikli küçük araçlar, robotik platformlar ve 4S Li-ion batarya paketleri için ideal bir PCB bileşenidir.

Öne Çıkan Özellikler:

• 8 Pin Bağımsız Kanal Yapısı: Piller dahili olarak birbirine bağlı değildir; PCB üzerindeki hat tasarımları ile 4S seri (14.8V), 4P paralel (3.7V) veya 2SBu ürün, 4 adet 18650 tipi Li-ion lityum pili devre kartına (PCB) Doğrudan lehimleyerek bağlamanızı sağlayan **8 pinli pil yuvasıdır (holder)**. ### Temel Özellikler ve Kullanım Amacı * **8 Pin Yapısı:** Her pil yuvasının artı (+) ve eksi (-) uçları devre kartına bağımsız 2'şer pin ile bağlanır. Toplamda 4 pil için 8 adet pin bulunur. * **Bağımsız Bağlantı Esnekliği:** Pinlerin kart üzerinde bağımsız olması sayesinde pilleri ihtiyacınıza göre kart izleri (trace) üzerinden: * **Seri** (örn. 4S1P - 14.8V / 16.8V elde etmek için), * **Paralel** (örn. 1S4P - 3.7V / 4.2V yüksek kapasite için), * **Karma/Hücre Bazlı** (BMS kartına her hücreden ayrı bacak çıkararak) bağlayabilirsiniz. * **PCB Montaj Tipi (Through-Hole):** Bacakları devre kartındaki deliklerden geçirilerek lehimlenir. Prototip kartlarda veya özel tasarladığınız PCB'lerde sağlam bir mekanik ve elektriksel tutuş sağlar. * **Sert Plastik ve Yay Formu:** Pillerin sarsıntıda düşmesini engelleyen sıkı bir yuvaya ve iyi temas sağlayan metal yay/kontakt mekanizmasına sahiptir. ### Kullanım Alanları * Özel tasarım Li-ion batarya paketleri (Powerbank, robotik projeler vb.) * 18650 piller için özel şarj/deşarj devreleri ve pil test istasyonları * BMS (Batarya Yönetim Sistemi) entegreli gömülü sistem tasarımları
