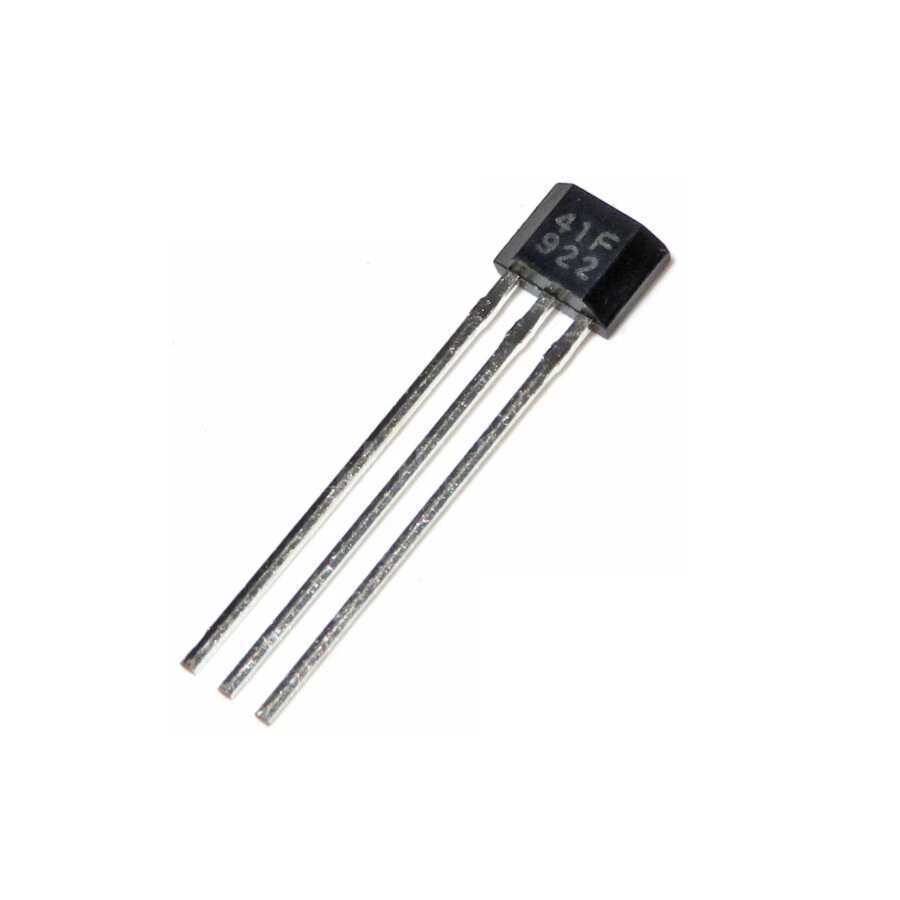

41F Hall Effect Sensör - TO-92S
41F Hall Effect Sensör - TO-92S, manyetik alanları algılayarak dijital çıkış üreten, düşük maliyetli ve kompakt bir sensördür. Bu sensör, özellikle fırçasız DC motorların komütasyonu, hız ve pozisyon algılama gibi uygulamalarda tercih edilir. TO-92S tipi düz paket yapısı sayesinde, baskı devre kartlarında yer tasarrufu sağlar ve kolay montaj imkanı sunar.
Teknik Özellikler:
- Çalışma Gerilimi: 4.5 VDC – 24 VDC
- Çalışma Akımı: Maksimum 10 mA
- Çıkış Tipi: Açık kolektör, maksimum 20 mA akım kapasitesi
- Doygunluk Gerilimi (Vsat): 0.4 V (15 mA yükte)
- Çıkış Sızıntı Akımı: Maksimum 10 µA (24 VDC'de)
- Tepki Süresi:
- Yükselme Süresi: 0.5 – 1.5 µs
- Düşme Süresi: 0.2 – 1.5 µs
- Manyetik Çalışma Noktası (Bop): 40 – 150 Gauss
- Manyetik Serbest Bırakma Noktası (Brp): -150 – -40 Gauss
- Çalışma Sıcaklık Aralığı: -40°C ila +150°C
- Depolama Sıcaklık Aralığı: -40°C ila +150°C
- ESD Dayanımı: ±3 kV (JEDEC JS-001 standardına göre)
Öne Çıkan Özellikler:
- Geniş Gerilim Aralığı: 4.5 VDC'den 24 VDC'ye kadar çalışabilir, bu da çeşitli uygulamalarda esneklik sağlar.
- Düşük Güç Tüketimi: Maksimum 10 mA akım çekerek enerji verimliliği sunar.
- Yüksek Sıcaklık Dayanımı: 150°C'ye kadar olan sıcaklıklarda güvenilir performans gösterir.
- Kompakt Tasarım: TO-92S paketi, sınırlı alanlarda kullanım için idealdir.
- Çift Kutuplu Algılama: Hem kuzey hem de güney manyetik kutuplarına tepki verir, bu da daha hassas algılama sağlar.
Uygulama Alanları:
- Otomotiv: Hız ve devir algılama, elektrikli motor kontrolü
- Endüstriyel Otomasyon: Akış hızı ölçümü, pozisyon algılama, fırçasız DC motor komütasyonu
- Tüketici Elektroniği: Fan ve motor kontrolü
- Tıbbi Cihazlar: Elektrikli motor kullanan medikal ekipmanlarda pozisyon ve hız algılama
