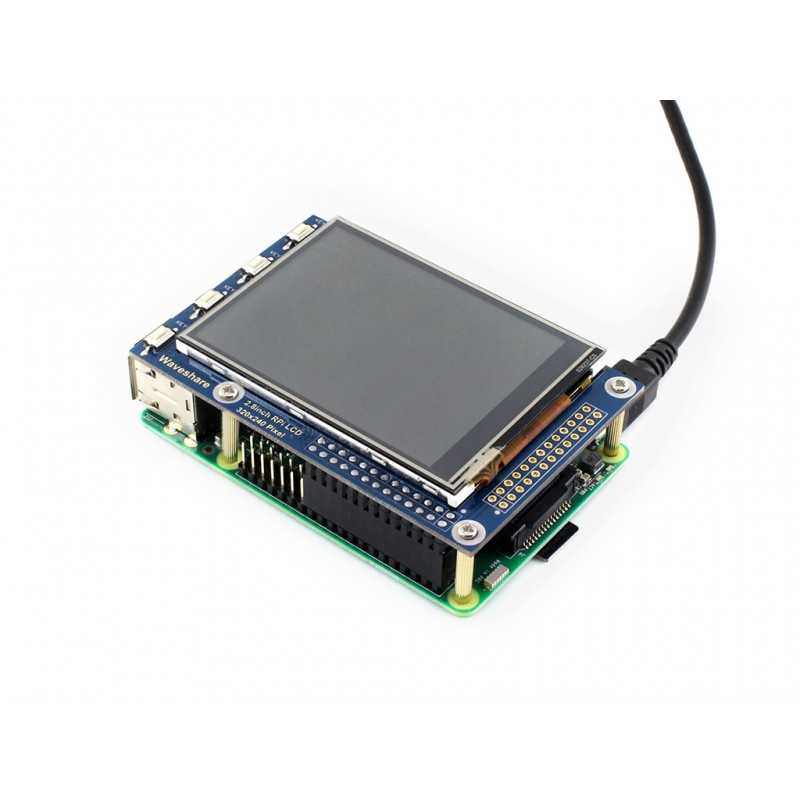

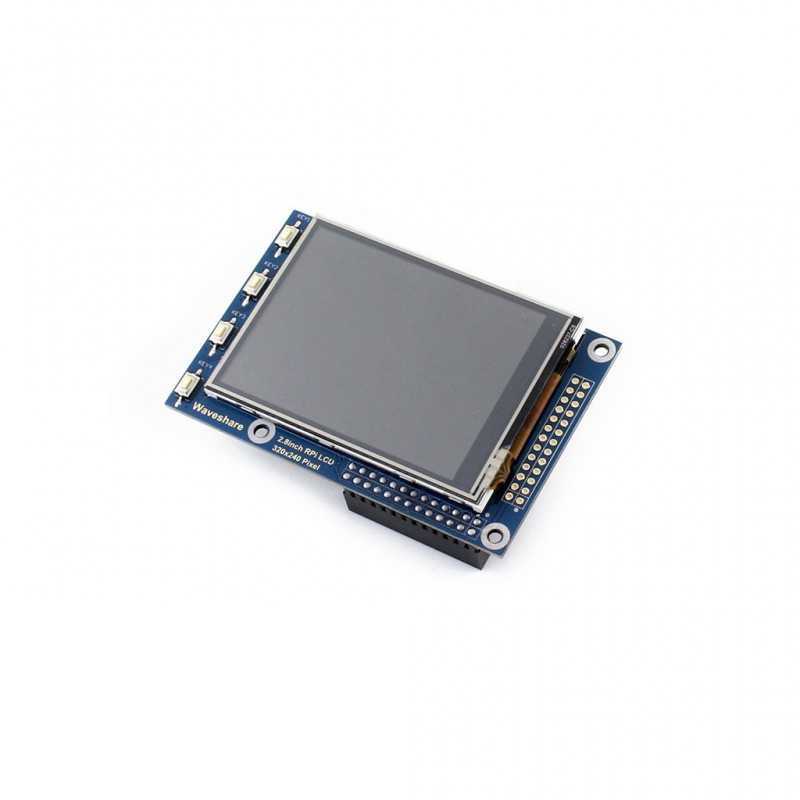

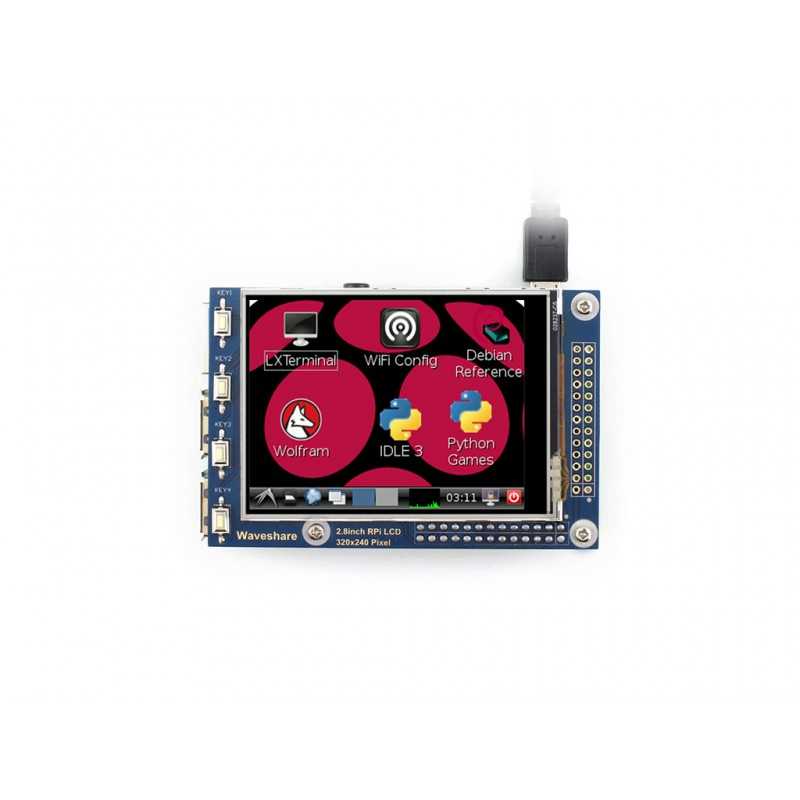

WaveShare 2.8 Inch Rezistif Dokunmatik LCD Ekran
Raspberry Pi ile kullanabileceğiniz 2.8” boyutlu, 320x240 piksel çözünürlüklü, rezistif dokunmatik özelliğine sahip LCD ekrandır.WaveShare 2.8 Inch Rezistif Dokunmatik LCD Ekran Teknik Özellikleri:
- 320x240 donanımsal çözünürlük
- Rezistif dokunmatik kontrol
- Raspberry Pi ile doğrudan bağlantı çalışma, tüm modeller ile kullanılabilir
- Raspbian/Ubuntu/Kali uyumlu sürücüler
- FBCP yazılımsal sürücü desteği ile çözünürlük ayarı ve çift monitör desteği
- Raspberry Pi B+/2B/3B/3B+ ile aynı boy
- 4 adet kullanıcı tarafından programlanabilir buton
- Yüksek kaliteli altın kaplama
- Raspberry Pi ile kullanımda 17 adede kadar kamera modunda dokunarak fotoğraf çekme ve yazılımsal klavye/fare kullanımı
- LCD tipi: TFT
- LCD arayüzü: SPI
- Dokunmatik ekran tipi: Rezistif.

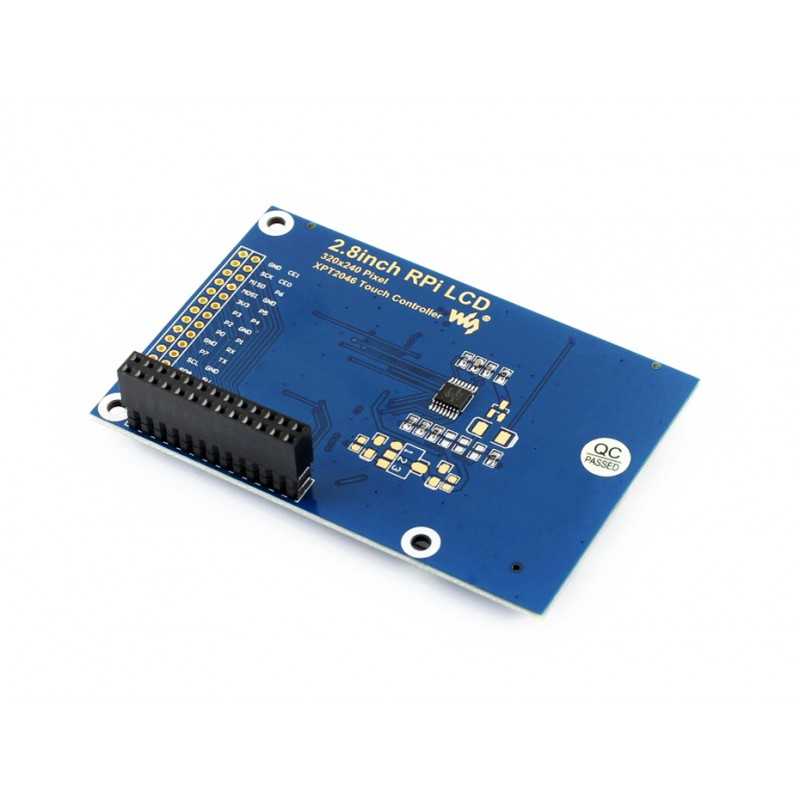

- Dokunmatik ekran kontrolcüsü: XPT2046
- Renk: 65536
- Arka aydınlatma: LED
- Çözünürlük: 320x240 piksel
- En-boy oranı: 4:3
WaveShare 2.8 Inch Rezistif Dokunmatik LCD Ekran Arayüz Tablosu:
PIN NO.
SYMBOL
DESCRIPTION
1, 17
3.3V
Power positive (3.3V power input)
2, 4
5V
Power positive (5V power input)
3, 5, 7, 8, 10
NC
NC
6, 9, 14, 20, 25
GND
Ground
11
TP_IRQ
Touch Panel interrupt, low level while the Touch Panel detects touching
12
KEY1
Key
13
RST
Reset
15
LCD_RS
LCD instruction control, Instruction/Data Register selection
16
KEY2
Key
18
KEY3
Key
19
LCD_SI / TP_SI
SPI data input of LCD/Touch Panel
21
TP_SO
SPI data output of Touch Panel
22
KEY4
Key
23
LCD_SCK / TP_SCK
SPI clock of LCD/Touch Panel
24
LCD_CS
LCD chip selection, low active
26
TP_CS
Touch Panel chip selection, low active
WaveShare 2.8 Inch Rezistif Dokunmatik LCD Ekran Boyutları:
