Front Panel Servisi
Ürün tipinizi seçin, teknik özellikleri belirleyin ve teklif talebinizi oluşturun.
Ürün Seçimi
Panel Bilgileri

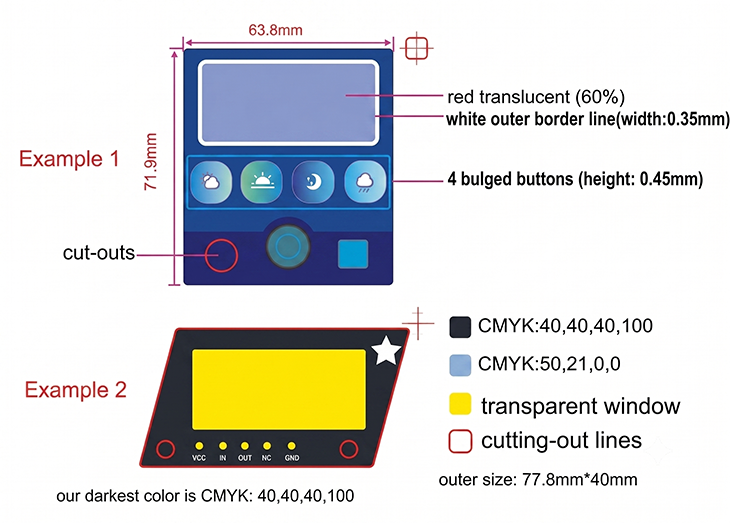

Front panel tasarım örnekleri ve çizim kuralları
Aşağıdaki örnek çizim ve kurallar, dosyanızı daha doğru hazırlamanız için referans olarak kullanılabilir.
1. Renk Gereksinimleri
- Ön panel arka planı, yazılar ve desenler için kullanılacak renkleri açıkça belirtin.
- Renk doğruluğu için CMYK değeri paylaşın. RGB ve PANTONE kabul edilir ancak renk farklılığı oluşabilir.
- Not: LCSC'nin kullanabildiği en koyu zemin rengi yaklaşık CMYK 40,40,40,100 seviyesindedir.
2. Dosya Formatı Kuralları
- Öncelikli dosya formatları: AI, CDR, SVG, EPS, DXF, DWG.
- Metinleri mutlaka curve/outline haline çevirin; aksi halde yazılar kayabilir veya font değişebilir.
- İkincil formatlar: PDF ve CAD. Bu dosyalarda ölçek mutlaka 1:1 olmalıdır.
- Birden fazla dosya varsa ZIP veya RAR içinde birleştirin.
3. Ölçü Kuralları
- Özelleştirilebilir maksimum ölçüler 598 × 387 mm veya 587 × 398 mm sınırları içindedir.
- Çiziminizi hassas üretim için mutlaka 1:1 ölçekte hazırlayın.
- Not: Her siparişte yalnızca tek tasarım bulunmalıdır. Her tasarım için ek çizim ücreti uygulanabilir.
4. Desen ve Yazı Kuralları
- Vektörel formatlarda (AI, CDR, EPS, DXF, DWG) tüm fontları curve/outline yapın.
- Bitmap formatlarda (PSD, JPG, BMP) en az 300 DPI kullanın; kesim çizgilerini net bırakın ve ölçü işaretlerini çizimin içine koymayın.
- Güvenli kesim için dış çizgi kalınlığı en az 2 mm olmalı veya çizgi panel kenarından 0,7 mm'den daha içeride konumlanmalıdır.
- Arka yüz baskıda yazı çizgi kalınlığı 0,25 mm'den büyük, ön yüz baskıda ise 0,15 mm'den büyük olmalıdır.
5. Şeffaf Alanlar ve Kesim Boşlukları
- Yarı saydam alanların rengini belirtin; örneğin: kırmızı yarı saydam.
- Kesim boşluklarını ve şeffaf bölgeleri çizimde tek tip bir renkle net şekilde işaretleyin.
- İki kesim boşluğu arasındaki mesafe en az 1,5 mm olmalıdır.
- Kesim boşlukları ile panel kenarı arasında da en az 1,5 mm bırakın; aksi halde incelme, erime, deformasyon veya kullanım hasarı oluşabilir.
- Not: Kesim toleransı yaklaşık ±0,3 mm'dir. Genellikle dış ölçü yaklaşık 0,2 mm daha küçük, iç kesim boşlukları ise yaklaşık 0,2 mm daha büyük oluşabilir.
6. Çoklu Tasarım Kuralları
- Şablon destek boyutları: 179 × 293 mm, 279 × 393 mm, 393 × 579 mm.
- Birden fazla tasarım arasında en az 2 mm boşluk bırakın.
7. Kabartmalı Buton Tasarım Kuralları
- Geri esneme, mekanik ömür ve dokunma performansı açısından kabartmalı butonlar yalnızca PET malzemede önerilir.
- Önerilen kalınlıklar: 0,125 mm ve 0,2 mm.
- Tuş çapı 12 mm'den büyükse 0,2 mm PET; 12 mm'den küçükse 0,125 mm PET tercih edilmesi önerilir.
- Rahat kullanım için ideal tuş boyutu 10–14 mm aralığıdır. Desteklenen genel aralık 6–40 mm'dir.
- Minimum tuş-kenar mesafesi 3 mm, minimum tuşlar arası mesafe 2 mm olmalıdır.

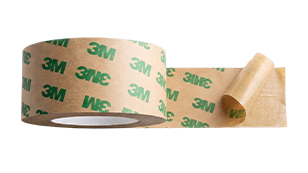

8. Yapışkan Tasarım Kuralları

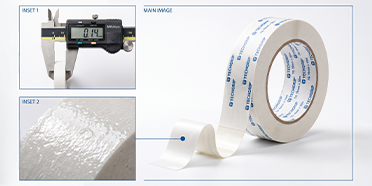

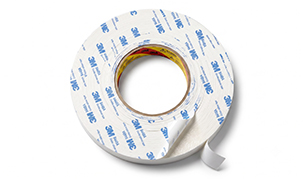

- Kenarların güvenli şekilde tutulabilmesi için yapışkan genişliği en az 3,5 mm olmalıdır.

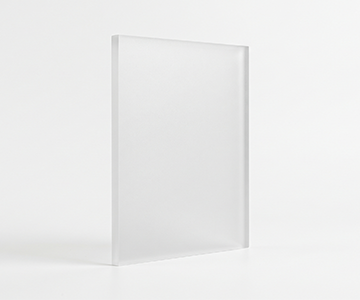

Malzeme Bilgileri
Üretim Bilgileri

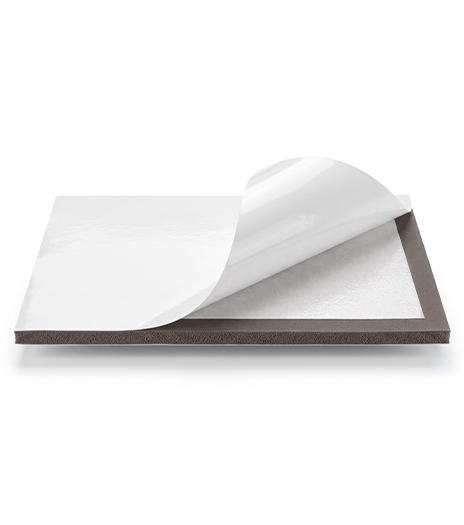

Yapışkan
Özel Notlar
Malzeme Bilgileri
Üretim Bilgileri
Yapışkan
Özel Notlar
Malzeme Bilgileri
Üretim Bilgileri
Yapışkan
Özel Notlar
Müşteri Bilgileri
Bizimle İletişime Geçin
Front panel teklifinizle ilgili sorularınız için Robotistan ekibiyle iletişime geçebilirsiniz.
[email protected]Sık Sorulan Sorular
Front panel teklif süreci, dosya hazırlığı ve üretim seçenekleriyle ilgili sık sorulan sorular.

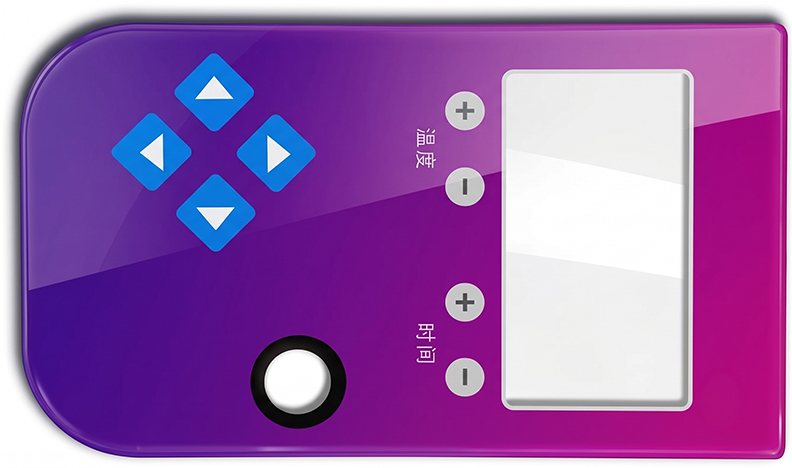

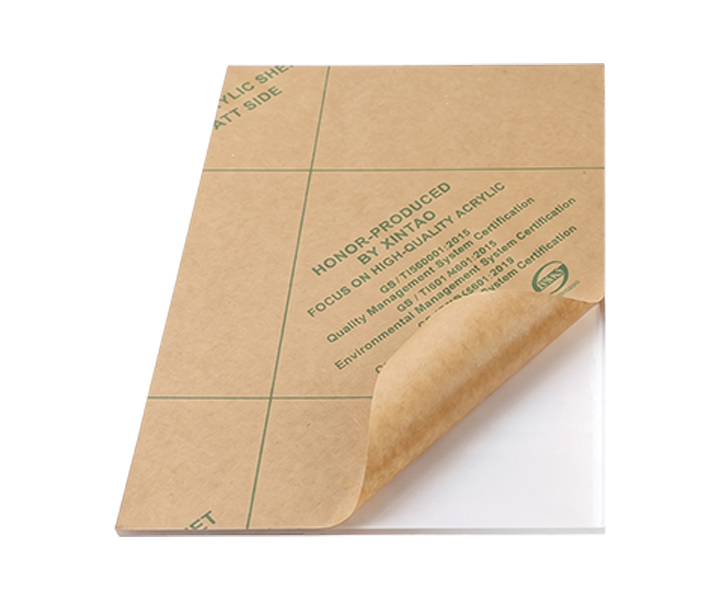

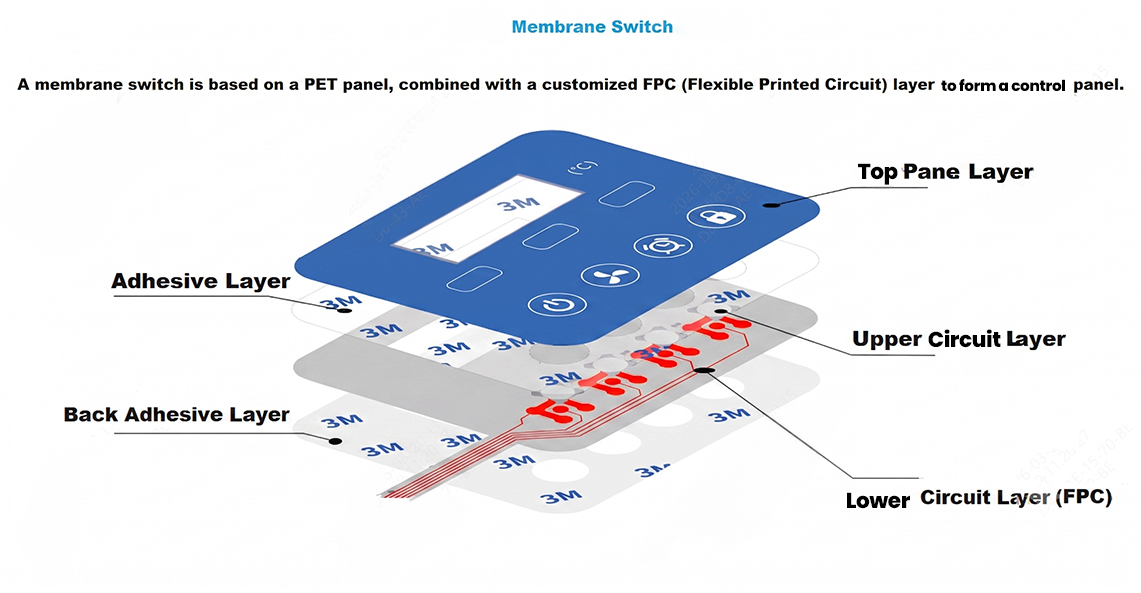

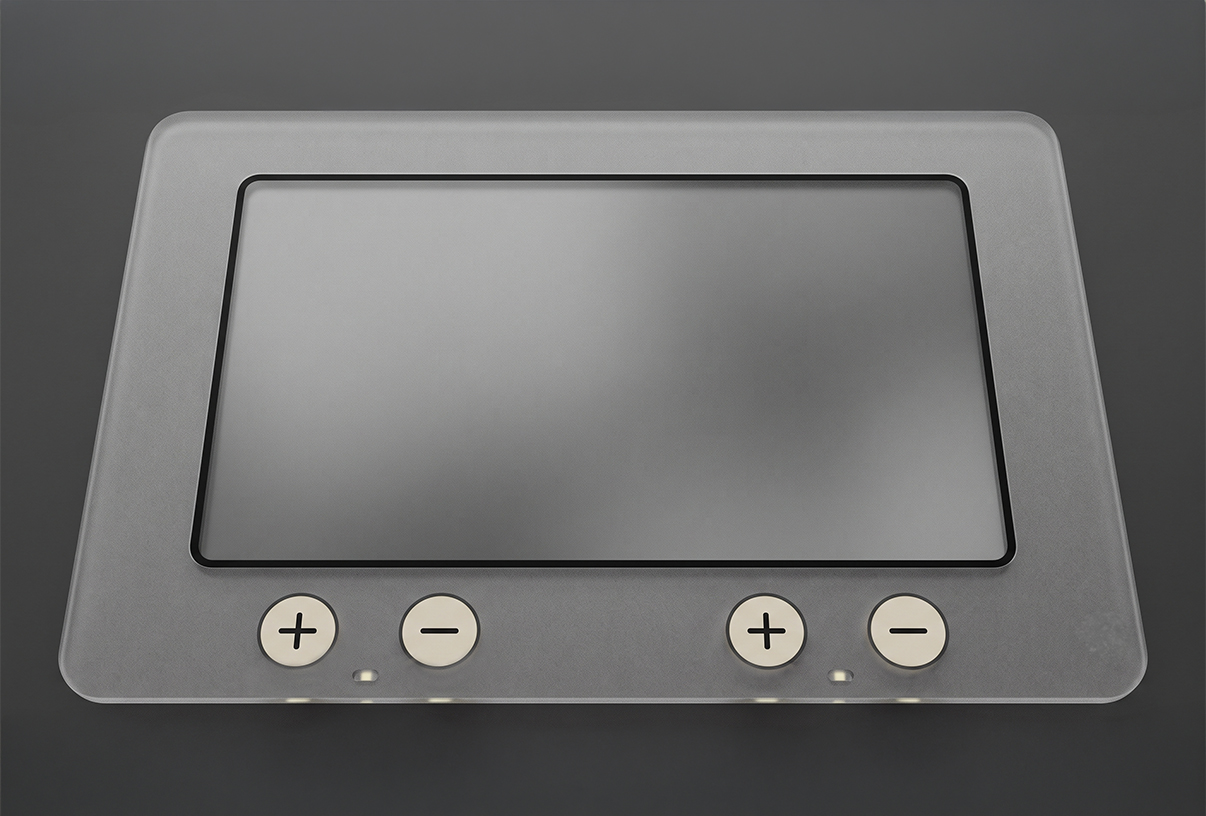

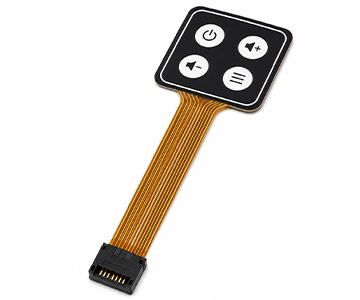

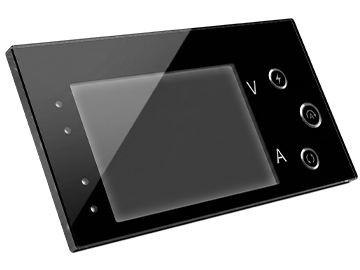

Membran Anahtar (Membrane Switch), Akrilik Panel (Acrylic Panel) ve Grafik Kaplama (Graphic Overlay) için teklif oluşturabilirsiniz.
Tasarım dosyanızı ZIP veya RAR olarak yükleyebilirsiniz. Dosya boyutu en fazla 4 MB olmalıdır.
Çizimin 1:1 ölçekte hazırlanması, renklerin mümkünse CMYK olarak belirtilmesi, kesim ve şeffaf alanların net şekilde işaretlenmesi ve vektörel dosyalardaki yazıların curve/outline haline dönüştürülmesi önerilir. Dosya yükleme alanındaki “Tasarım Spesifikasyonlarını Görüntüle” bağlantısından detayları inceleyebilirsiniz.
Malzeme, kalınlık, yüzey ve baskı yöntemi arasında üretim uyumlulukları vardır. Seçtiğiniz özelliklerle kullanılamayan seçenekler hatalı kombinasyon oluşmaması için otomatik olarak pasif hale gelir.
Ön yüz baskıda desen ve yazılar panelin üst yüzeyine uygulanır ve daha mat bir görünüm elde edilir. Arka yüz baskıda baskı panelin alt yüzeyinde kalır; bu yöntem daha parlak bir görünüm ve baskı yüzeyinde daha yüksek koruma sağlar.
Kabartmalı buton seçenekleri PET için uygundur. Formdaki kurala göre 0,125 mm ve 0,2 mm kalınlıklarda aktif hale gelir; diğer kalınlıklarda otomatik olarak devre dışı bırakılır.
Gönderdiğiniz teknik bilgiler ve tasarım dosyası değerlendirmeye alınır. Üretim uygunluğu ve teklif detayları kontrol edildikten sonra paylaştığınız iletişim bilgileri üzerinden dönüş yapılır.
Sayfanın sağındaki “Bizimle İletişime Geçin” bölümünden Robotistan ekibine [email protected] adresi üzerinden ulaşabilirsiniz.
