WS2812 RGB Adreslenebilir LED Modül

WS2812 RGB Adreslenebilir LED Modül

WS2812 RGB Adreslenebilir LED Modül, her bir LED’in tek tek kontrol edilebildiği, dahili sürücü entegresine sahip akıllı bir RGB LED çözümüdür. Tek bir veri hattı (DIN) üzerinden kontrol edilebilmesi sayesinde kablolama çok basitleşir ve birden fazla modül zincirleme bağlanarak aynı hat üzerinden yönetilebilir.

Her WS2812 LED, kırmızı-yeşil-mavi LED’leri ve kontrol devresini tek pakette birleştirir. 24-bit renk derinliği sayesinde her LED için milyonlarca renk üretilebilir; animasyonlar, efektler ve akıcı renk geçişleri kolayca oluşturulabilir. Arduino, ESP8266, ESP32 ve Raspberry Pi gibi platformlarda yaygın kullanılan kütüphanelerle hızlıca devreye alınabilir.

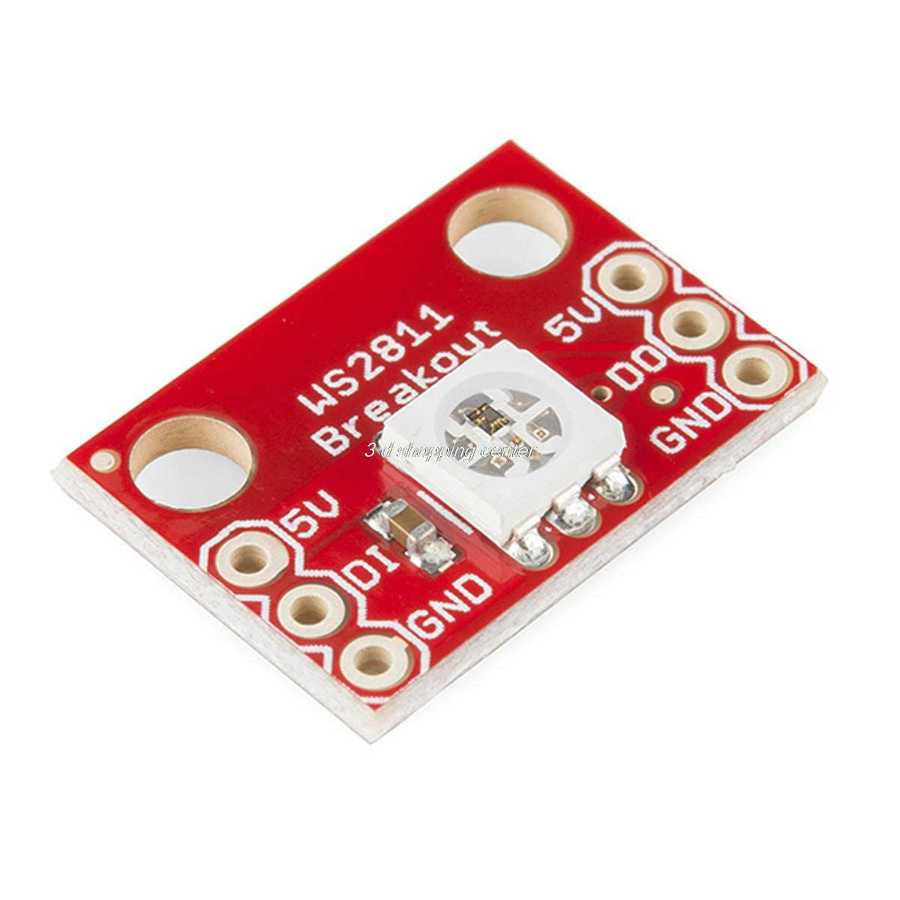

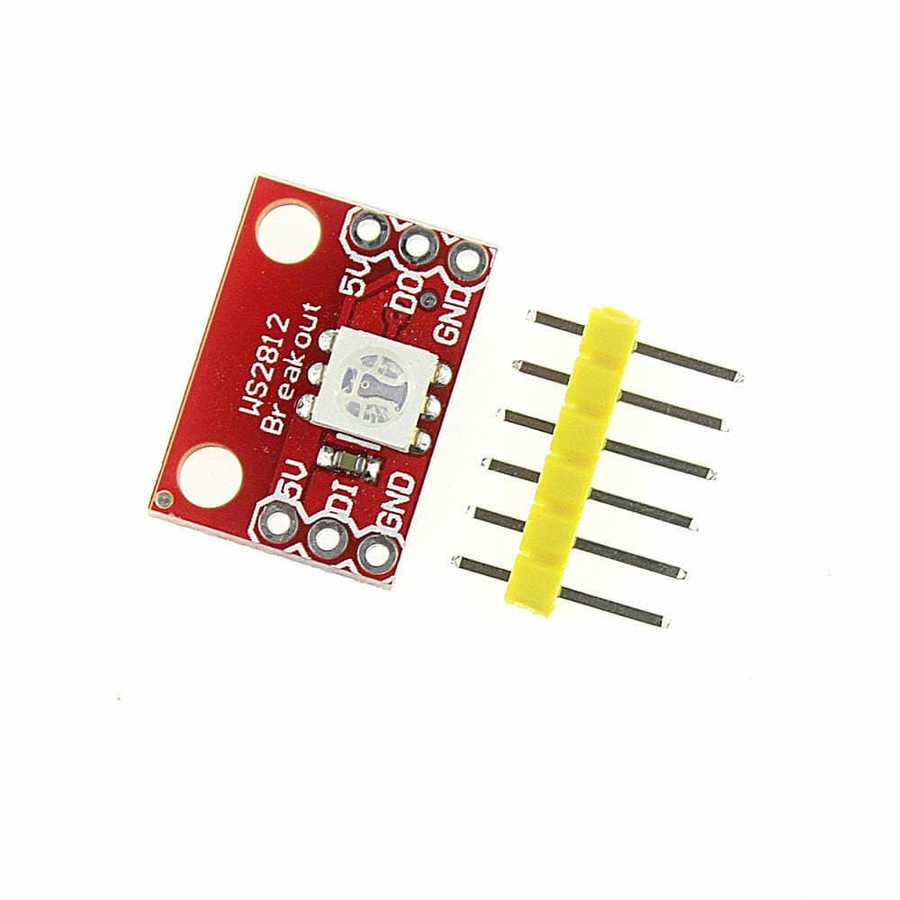

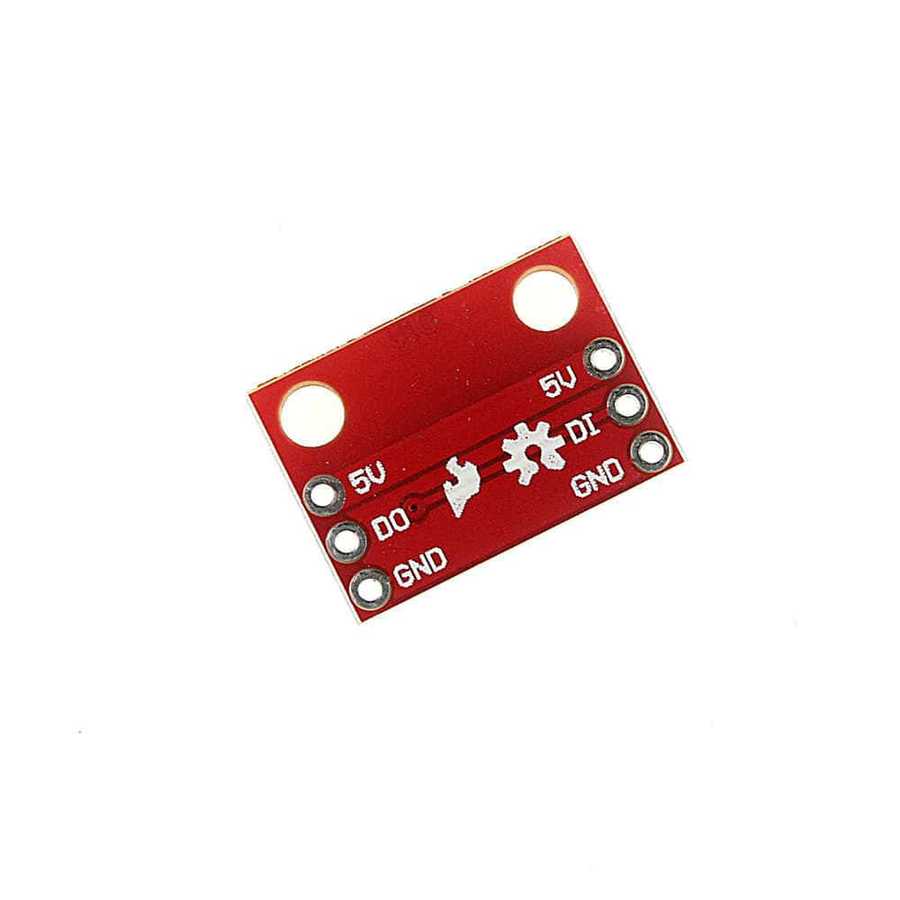

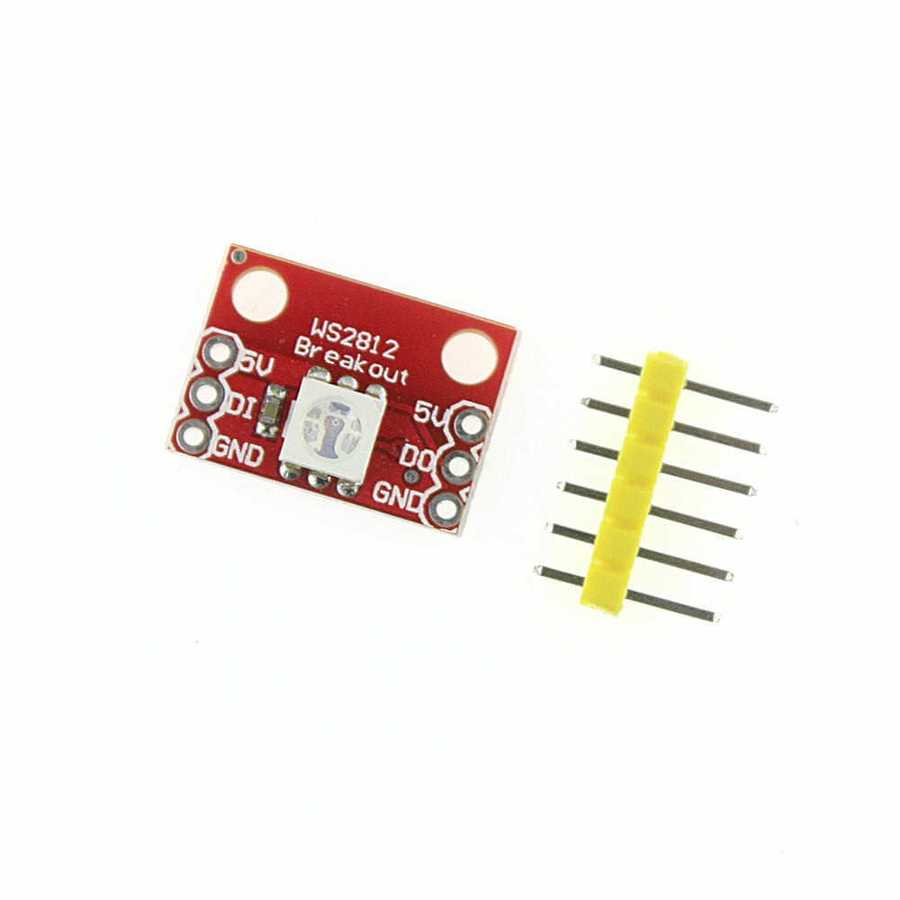

Modül üzerinde giriş (5V, DI, GND) ve çıkış (5V, DO, GND) pad’leri bulunur. Bu sayede bir modülden diğerine veri aktarımı (DO->DI) yapılarak çok sayıda WS2812 LED, tek bir mikrodenetleyici pininden kontrol edilebilir. Modülün beslemesi, LED üzerindeki +5V ve GND pinleri üzerinden sağlanmaktadır.

WS2812 RGB Adreslenebilir LED Modül Teknik Özellikleri:

• WS2812 entegreli adreslenebilir RGB LED

• Her LED için bağımsız renk ve parlaklık kontrolü

• 24-bit renk derinliği (16.7 milyon renk)

• Tek veri hattı ile kontrol (DIN / DOUT)

• Zincirleme (daisy-chain) bağlantı desteği

• 5V DC çalışma gerilimi

• Arduino, ESP8266, ESP32, Raspberry Pi ile uyumlu

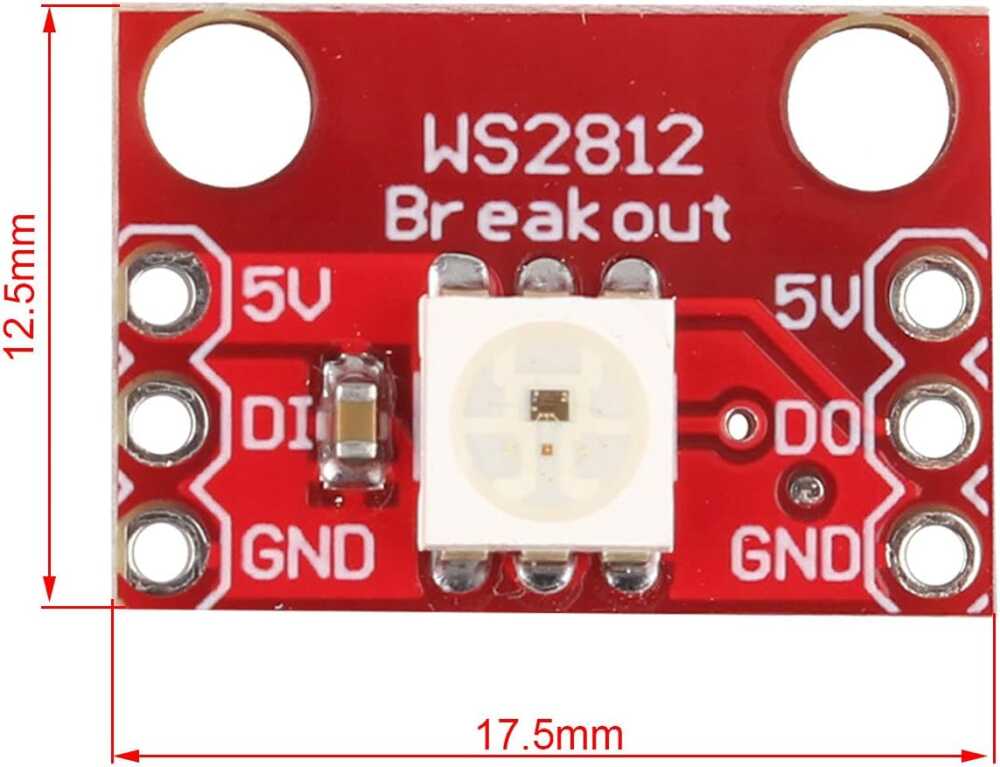

• Ürün boyutları: 17.5 mm x 12.5 mm

Faydalı Linkler / Dokümanlar:

• WS2812B Datasheet
• WS2812B Şematik
• GitHub Kaynakları

• WS2812 Kullanım Rehberi
