WaveShare 1.3 inch OLED Ekran HAT (Raspberry Pi için) - 128x64

Ürün Kodu
:
18317
Marka / Menşei
:
WaveShare
Miktar
:
4
Fiyat
:
69,21 TL + KDV
KDV Dahil Fiyat
:
81,66 TL
Aynı Gün Kargo
Saat 15:00’e kadar yapılan alımlarda aynı gün kargo imkanı
Alışveriş Listeme Ekle
Bu ürünü listenize ekleyerek daha sonra inceleyebilirsiniz.
Yorum Ekle
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Öneri Kutusu

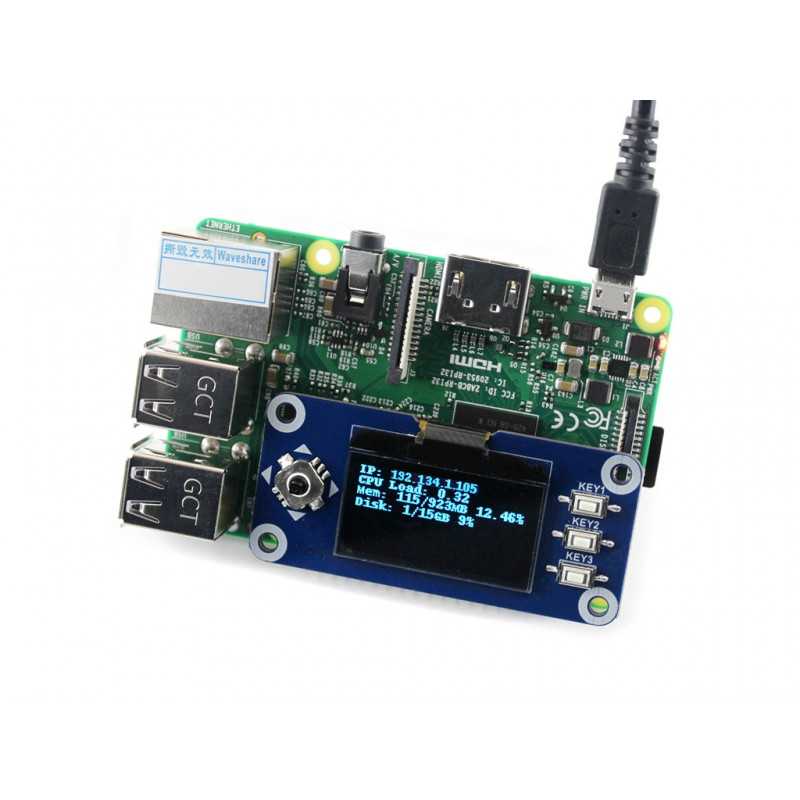

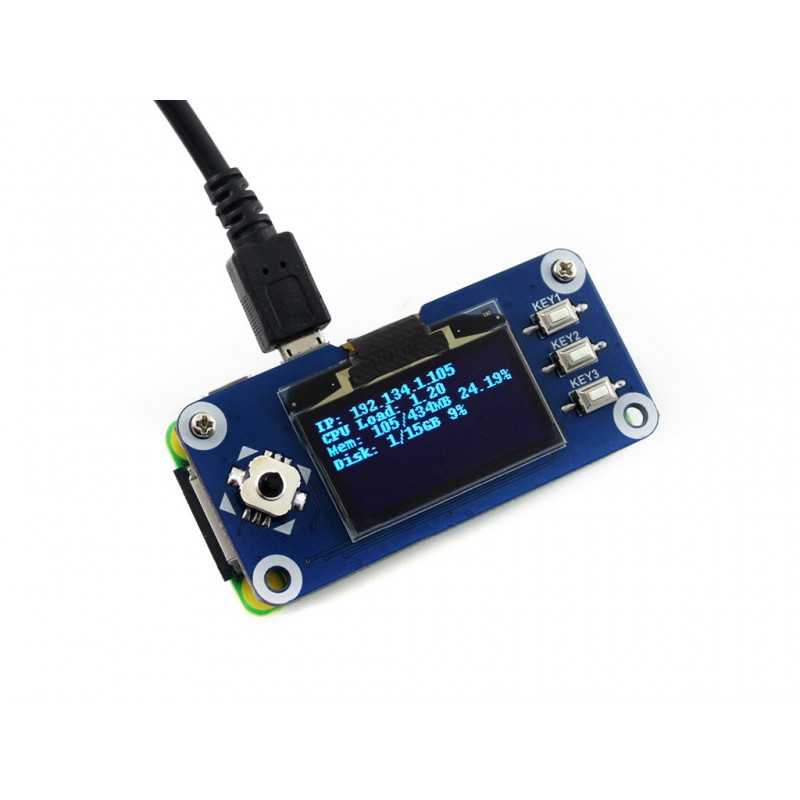

  • Raspberry Pi ile birlikte kullanabileceğiniz 1.3” boyutlu, 128x64 piksel çözünürlüklü, SPI veya I2C bağlantılı kompakt OLED ekrandır.

    Özellikler:

    • Raspberry Pi 2B/3B/3B+/Zero/Zero W/Zero WH ve Jetson Nano uyumludur.

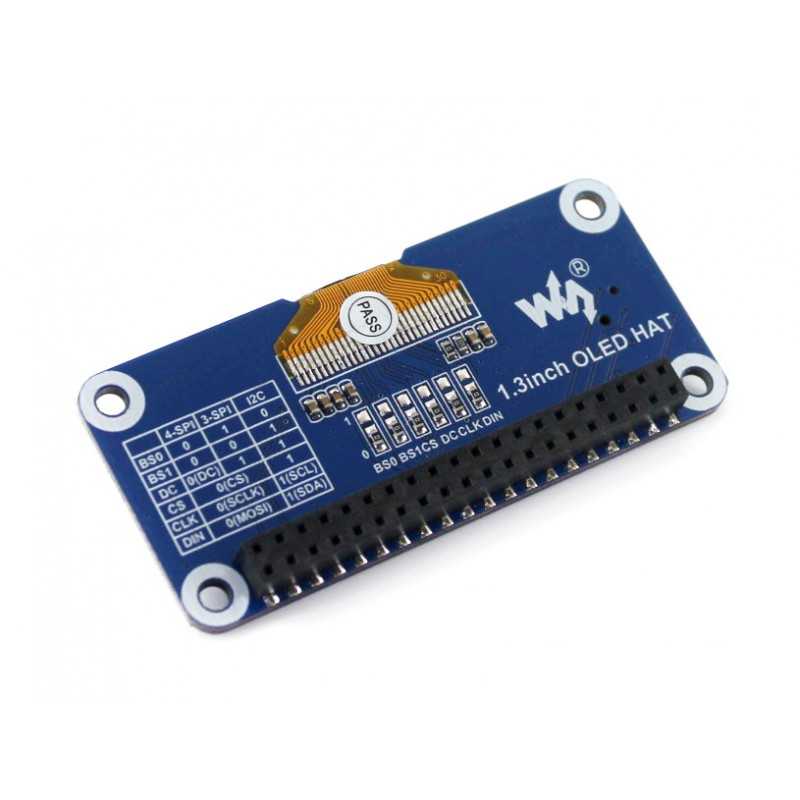

    • Opsiyonel 3 veya 4 kablolu SPI arayüz, I2C, kart üzerindeki dirençler ile konfigüre edilebilir.

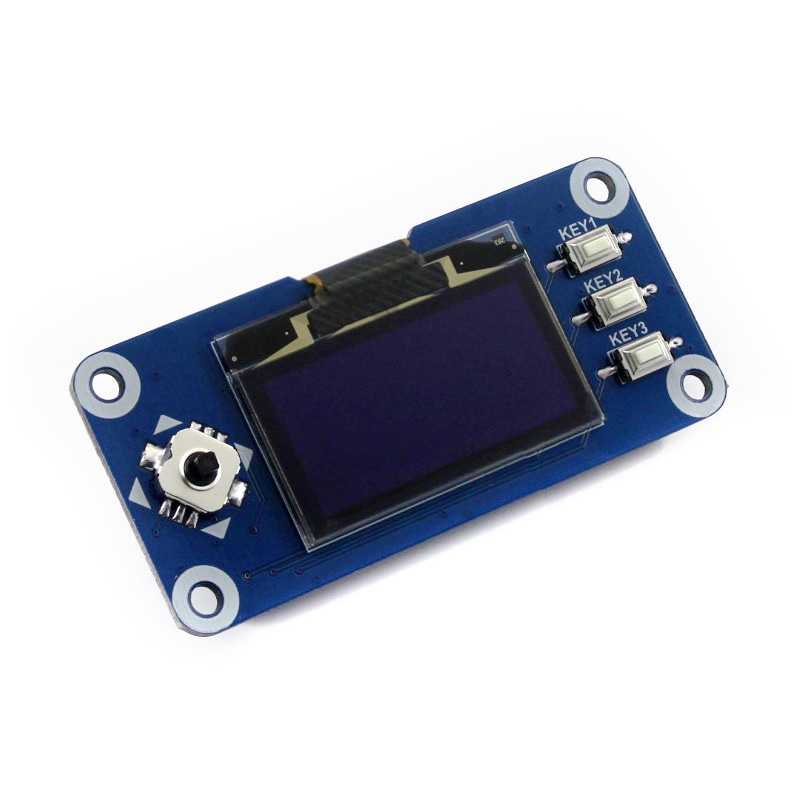

    • 1 adet 5-konumlu joystick ve 3 adet push-butona sahiptir.
    • Raspberry Pi, Jetson Nano, Arduino ve STM32 ile kullanım örnekleri mevcuttur.

    Ürün İçeriği:

    • 3” OLED ekran shield
    • Vida seti

    Teknik Özellikler:

    • Sürücü: SH1106
    • Arayüz: 3 veya 4 kablolu SPI, I2C
    • Ekran rengi: Mavi
    • Çözünürlük: 128x64 piksel
    • Çalışma gerilimi: 3.3V

    Arayüz Tablosu:

    Sembol

    Raspberry Pi Pini (BCM)

    Fonksiyon

    KEY1

    P21

    Buton 1/GPIO

    KEY2

    P20

    Buton 2/GPIO

    KEY3

    P16

    Buton 3/GPIO

    Joystick Yukarı

    P6

    Joystick Yukarı

    Joystick Aşağı

    P19

    Joystick Aşağı

    Joystick Sol

    P5

    Joystick Sol

    Joystick Sağ

    P26

    Joystick Sağ

    Joystick Buton

    P13

    Joystick Buton

    SCLK

    P11/SCLK

    SPI clock girişi

    MOSI

    P10/MOSI

    SPI data girişi

    DC

    P24

    Data/Command seçimi (data için HIGH, command için LOW)

    CS

    P8/CE0

    Chip select, aktif LOW

    RST

    P25

    Reset, aktif LOW


    Boyutlar:

    Dokümanlar ve Faydalı Linkler:

    Ürün Özellikleri
    Boyut
    :
    1- 3.5 inç
