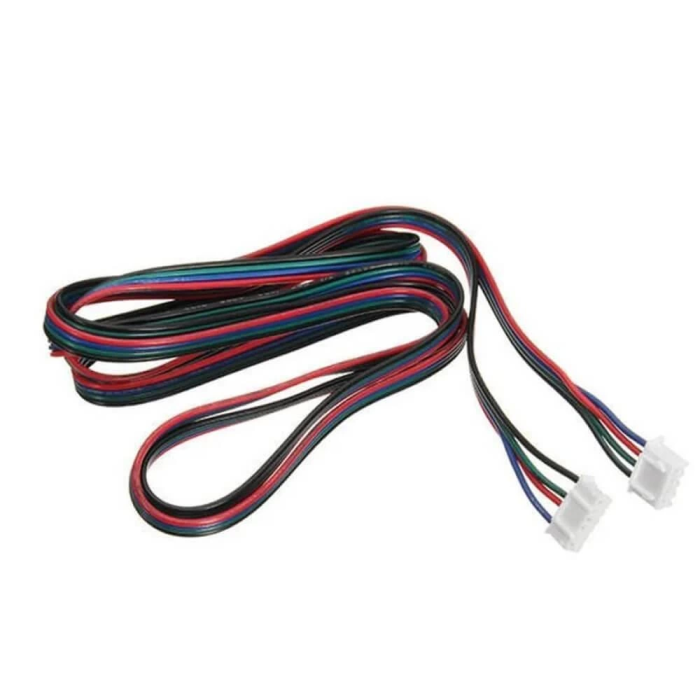

1m Makaronlu Step Motor Kablosu - 6 Pin 4Pin

Step Motor Kablo Özellikleri – 6 Pin / 4 Kablo

Stepper motorlar genellikle bipolar ya da unipolar olarak ikiye ayrılır. Kablolarının sayısı, motorun yapısını ve sürme şeklini belirler. 6 pinli ama 4 kablo çıkışlı motorlar aslında unipolar motorlardır ama bipolar modda çalıştırılmak üzere ortadaki uçlar boş bırakılmıştır.

6 Pin 4 Kablo Nedir?

• Motorun içinde iki adet bobin bulunur.
• Her bobinin bir orta ucu (center tap) vardır.
• Toplam 6 pin: 2 bobin × 3 uç (baş, orta, son).
• Ancak motorun dışına sadece bobinlerin uçları çıkarılır (ortalar kullanılmaz).
• Bu şekilde bipolar sürücülerle kullanılır.

Nerelerde Kullanılır?

• 3D yazıcılar
• CNC makineleri
• Robotik kollar
• Hassas hareket kontrolü gerektiren projeler
• Özellikle Arduino, Raspberry Pi gibi geliştirme platformlarında

Pin Diyagramı (Genel)

Senin motorun 4 kablo çıkışlıysa şu pinler kullanılıyor demektir:

• A1 ve A2 (Bobin A)
• B1 ve B2 (Bobin B)
• Center tap’ler (Pin 2 ve 5) bağlı değil.

Kullanılan Pinler:

A1 → Kablo 1

A2 → Kablo 2

B1 → Kablo 3

B2 → Kablo 4

Not: Kabloların renkleri markaya göre değişebilir ama genelde:

• A1-A2 → Kırmızı & Mavi
• B1-B2 → Yeşil & Siyah gibi

En doğrusu bir multimetre ile bobin çiftlerini bulmak. A1-A2 arasında ve B1-B2 arasında direnç okuyabilirsiniz, diğer pinlerle bağlantı çıkmaz.
