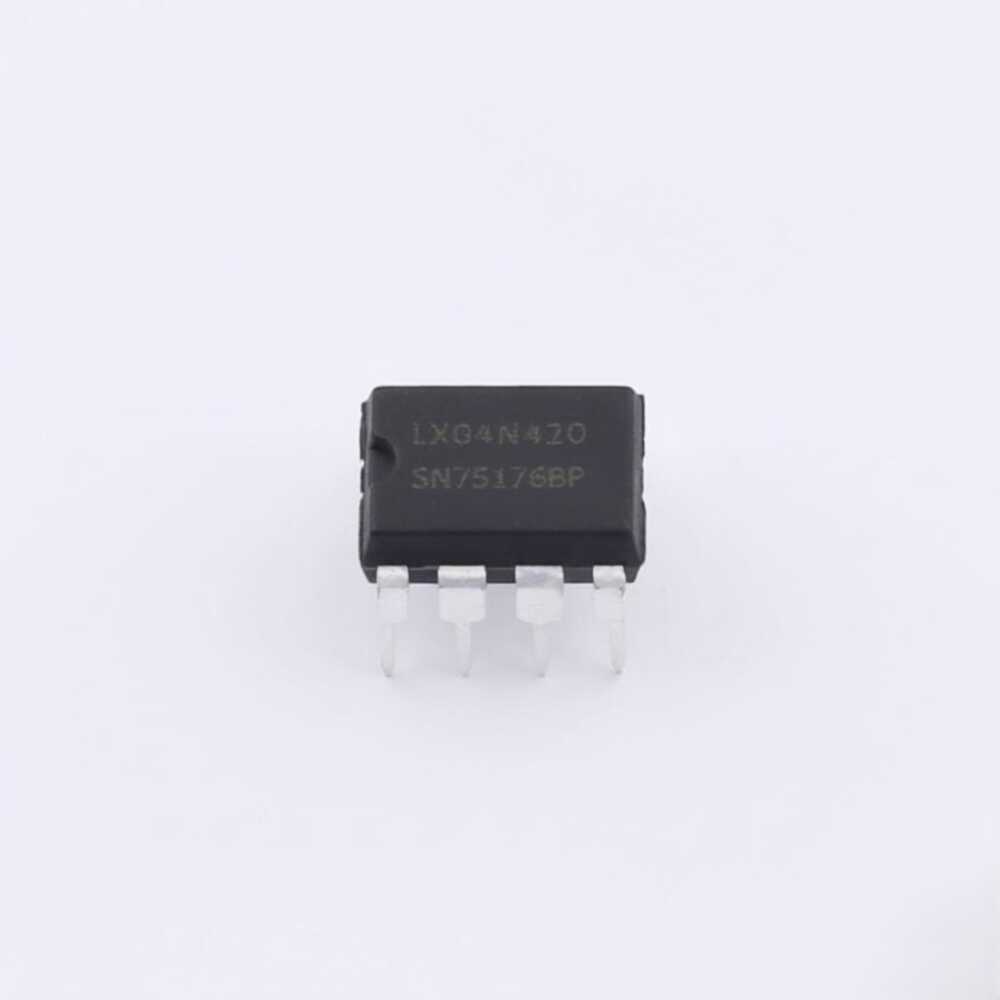

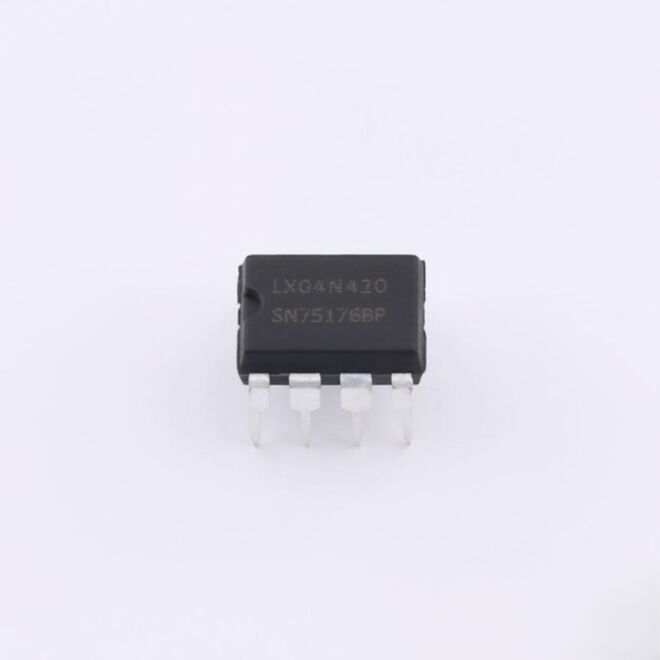

SN75176 DIP-8 RS-485 / RS-422 Yarı Çift Yönlü Transceiver Entegresi

SN75176 DIP-8 RS-485 / RS-422 Yarı Çift Yönlü Transceiver Entegresi

SN75176, RS-485 ve RS-422 haberleşme standartları için tasarlanmış, düşük güç tüketimli ve yüksek hızlı bir yarı çift yönlü (half-duplex) transceiver entegresidir. Endüstriyel otomasyon, haberleşme ağları, veri toplama sistemleri ve mikrodenetleyici tabanlı seri iletişim uygulamalarında yaygın olarak kullanılmaktadır.

Entegre içerisinde bir adet sürücü (driver) ve bir adet alıcı (receiver) bulunur. ±15kV ESD koruması, fail-safe alıcı yapısı ve 10Mbps’e kadar veri hızı desteği sayesinde uzun mesafeli ve gürültülü endüstriyel ortamlarda güvenilir veri iletimi sağlar. DIP-8 paket yapısı, breadboard ve delikli plaket uygulamaları için kolay kullanım sunar.

SN75176 Teknik Özellikleri:

• RS-485 / RS-422 uyumlu haberleşme transceiver entegresi

• Yarı çift yönlü (Half-Duplex) çalışma

• 1 adet sürücü (Driver) ve 1 adet alıcı (Receiver)

• Maksimum veri hızı: 10 Mbps

• Besleme voltajı: 3V – 5.5V

• Bir hatta maksimum 256 node desteği (1/8 unit load)

• Düşük güç tüketimi (Tipik boşta akım: 2.35mA)

• Fail-safe alıcı yapısı (açık devre, kısa devre ve boşta hat durumları)

• ESD koruması: ±15kV

• Çalışma sıcaklığı: -40°C ~ +85°C

• Paket tipi: DIP-8
