74HC32DR - SOP-14
Fiyat
:
8.59
TL + VAT
KDV Dahil Fiyat
:
10.31
TL
Money Order Price :
10.10
TL
%2 Discount
Out Of Stock

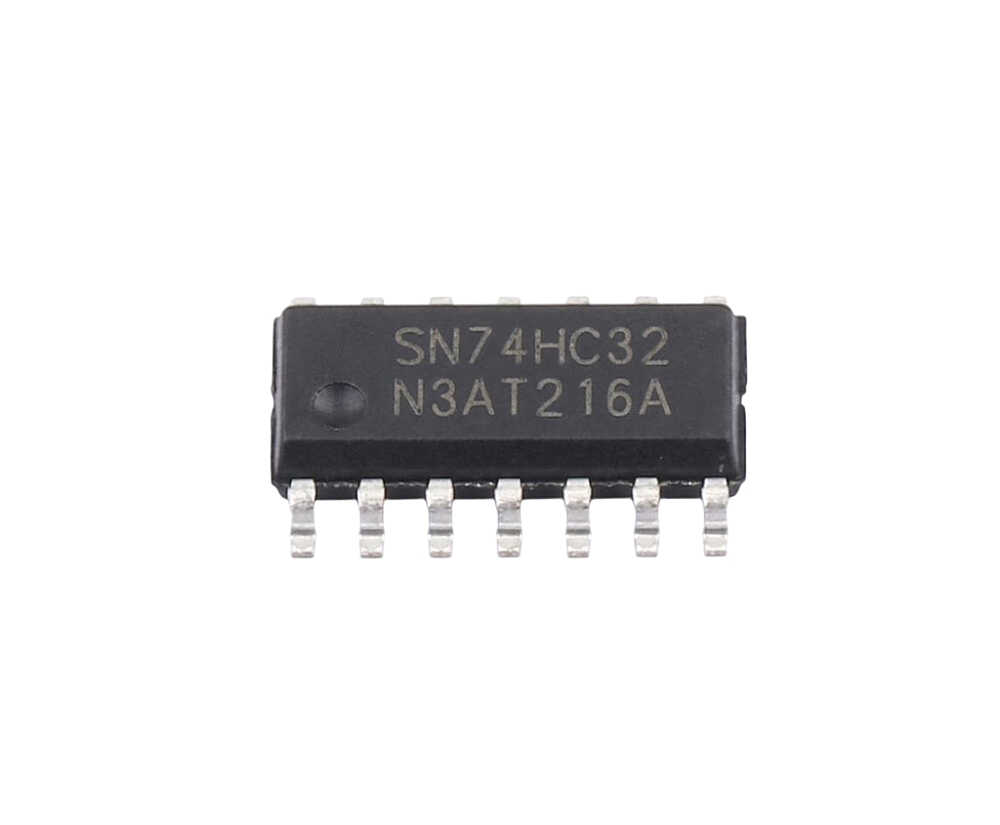

Notify me when its in stockSN74HC32DR Dörtlü 2-Girişli OR (VEYA) Kapısı Entegresi (SOP-14)
SN74HC32DR Dörtlü 2-Girişli OR (VEYA) Kapısı Entegresi, dijital mantık devrelerinde sinyal birleştirme, alarm hatları ve karar mekanizmaları oluşturmak için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments kalitesiyle üretilen bu entegre, tek bir çip içerisinde birbirinden bağımsız çalışan 4 adet 2-girişli OR kapısı barındırır.
Her bir OR kapısı, girişlerinden en az biri mantıksal YÜKSEK (HIGH / 1) seviyedeyken çıkışında YÜKSEK (HIGH / 1) sinyali verir; her iki giriş de DÜŞÜK (LOW / 0) olduğunda ise çıkış DÜŞÜK seviyeye geçer. Düşük güç tüketimini yüksek anahtarlama hızıyla birleştiren 74HC yapısı ve geniş çalışma gerilimi (2V - 6V) sayesinde mikrodenetleyici çevre devrelerinde, adres dekoderlerinde ve endüstriyel kontrol kartlarında güvenle tercih edilir.
Öne Çıkan Özellikler:
- 4 Bağımsız 2-Girişli OR Kapısı: Tek entegre ile 4 farklı ikili mantıksal VEYA doğrulama işlemini eşzamanlı gerçekleştirebilme.
- Yüksek Hızlı CMOS Teknolojisi: Düşük güç tüketiminde nanosaniye seviyelerinde anahtarlama hızı.
- Geniş Çalışma Gerilim Aralığı: 2.0V ila 6.0V DC arasındaki tüm lojik sistemler (3.3V ve 5V) ile tam uyum.
- Dahili Çıkış Sürücü Kapasitesi: Doğrudan diğer lojik kapıları veya sürücü devrelerini tetikleyebilen kararlı çıkış akımı.
- Düşük Giriş Akımı: Yüksek empedanslı hatlarda minimum yükleme etkisi (1 µA maks.).
- Kompakt SOP-14 Kılıf: Baskı devre kartlarında (PCB) minimum yer kaplayan SMD yüzey montaj tasarımı.
Teknik Özellikler:
| Parametre | Değer |
| Entegre Kodu / Ailesi | SN74HC32DR / High-Speed CMOS (74HC Serisi) |
| Fonksiyon Tipi | Quad 2-Input OR Gate (Dörtlü 2-Girişli VEYA Kapısı) |
| Kapı / Kanal Sayısı | 4 Bağımsız Kapı (Her biri 2 Giriş, 1 Çıkış) |
| Çalışma Gerilimi (VCC) | 2.0V - 6.0V DC (Nominal: 5V / 3.3V) |
| Tipik İletim Gecikmesi (Propagation Delay) | ~8 ns (5V beslemede tipik) |
| Çıkış Akımı (High/Low) | ±5.2 mA (5V VCC altında) |
| Kılıf Tipi | SOP-14 / SOIC-14 (SMD Yüzey Montaj) |
| Kullanım Alanları | Adres Dekoder Devreleri, Kesme (Interrupt) Sinyali Birleştirme, Alarm ve Güvenlik Mantıkları, Dijital Kontrol Kartları |
Paket İçeriği:
- 1 Adet SN74HC32DR Dörtlü 2-Girişli OR Kapısı Entegresi - SOP-14
