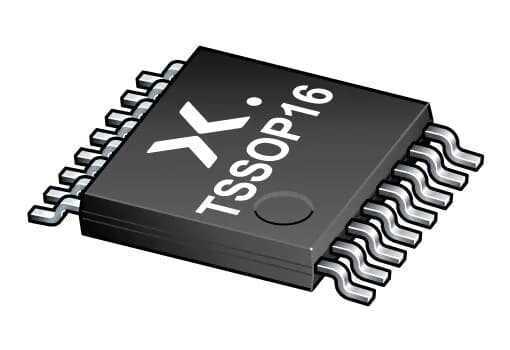

NPIC6C595PW TSSOP16 - Shift Register Entegresi

NPIC6C595PW TSSOP-16 Shift Register Entegresi

NPIC6C595PW, seri girişli paralel çıkışlı (SIPO) yapıya sahip, açık kollektör (open-drain) çıkışlı bir shift register entegresidir. Özellikle LED, röle, solenoid ve benzeri yüklerin sürülmesi için tasarlanmıştır. Dahili güç transistörleri sayesinde her bir çıkış yüksek akım taşıma kapasitesine sahiptir.

Entegre, seri veri hattı üzerinden alınan verileri saat sinyali ile kaydederek 8 adet paralel çıkışa aktarır. Bu sayede mikrodenetleyici veya geliştirme kartları ile az sayıda pin kullanılarak çok sayıda çıkış kontrol edilebilir. Endüstriyel uygulamalarda ve LED sürücü projelerinde yaygın olarak tercih edilmektedir.

NPIC6C595PW Teknik Özellikleri:

• Model: NPIC6C595PW

• Fonksiyon: 8-bit Serial-In / Parallel-Out Shift Register

• Çıkış Tipi: Open-Drain (Akım Sürücü)

• Lojik Besleme Gerilimi (Vcc): 4.5V – 5.5V DC

• Maksimum Çıkış Gerilimi: 30V

• Kanal Başına Çıkış Akımı: 100 mA (maks.)

• Çalışma Sıcaklığı: -40°C ~ +125°C

• Kılıf Tipi: TSSOP-16

• Montaj Türü: SMT (Yüzey Montaj)

• ROHS: Uygun

Benzer Ürünler:

• 74HC595 Shift Register Entegreleri
• LED Sürücü Entegreleri

Faydalı Linkler / Dokümanlar:

• NPIC6C595PW Datasheet
