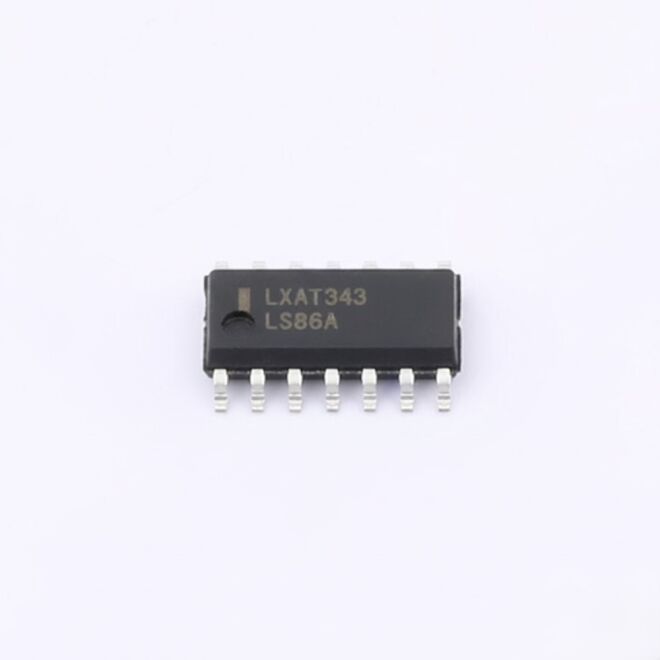

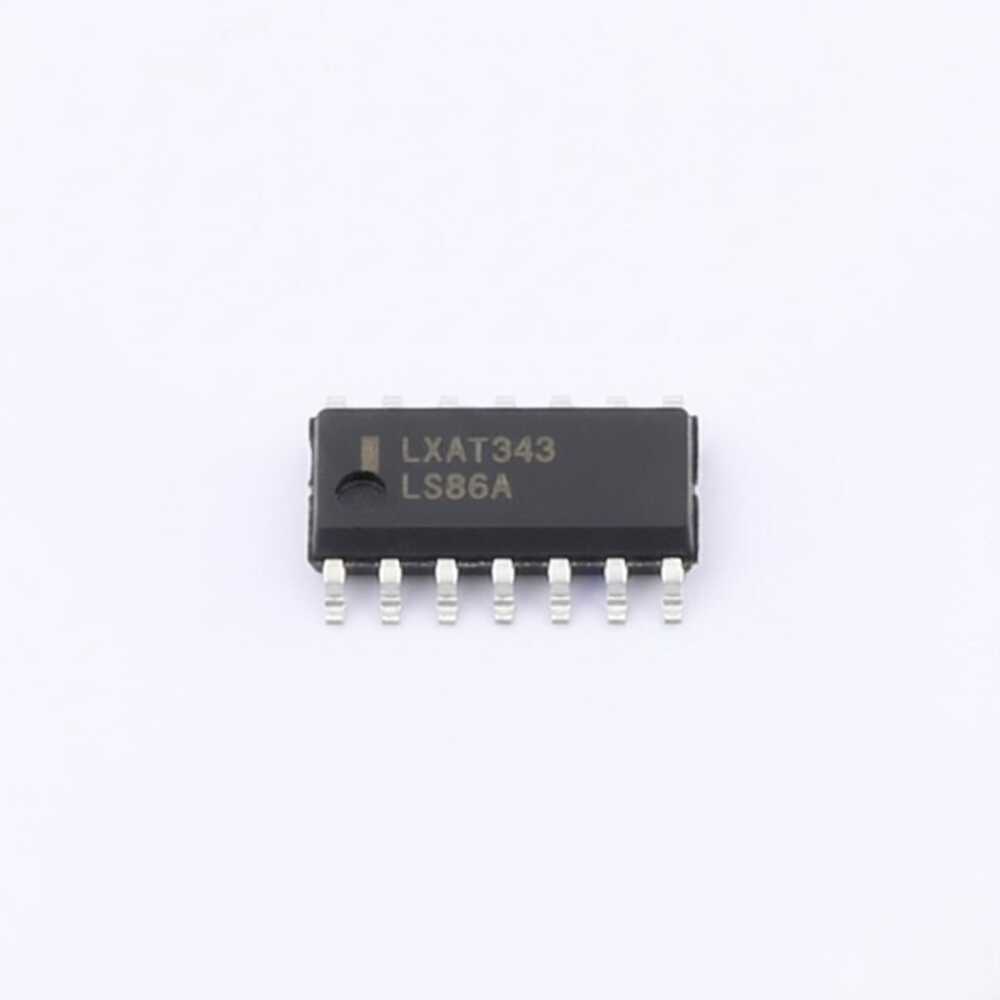

74LS86 SOP-14 4 Kanallı 2 Girişli XOR Kapısı Entegresi

74LS86 SOP-14 4 Kanallı 2 Girişli XOR Kapısı Entegresi

SN74LS86ADR(LX), TTL tabanlı 74LS serisine ait, dört adet bağımsız XOR (Exclusive-OR) lojik kapısı içeren bir entegredir. Sayısal elektronik devrelerde karşılaştırma işlemleri, toplama devreleri, hata algılama ve sinyal işleme uygulamalarında yaygın olarak kullanılmaktadır.

XOR kapıları, iki giriş sinyali birbirinden farklı olduğunda çıkış üretir. SOP-14 SMD paket yapısı sayesinde kompakt devre tasarımları ve seri üretim PCB uygulamaları için ideal bir çözüm sunar.

SN74LS86ADR(LX) Teknik Özellikleri:

• TTL lojik ailesi (74LS serisi)

• 4 adet XOR (Exclusive-OR) lojik kapısı

• Besleme voltajı: 2V – 6V

• Tipik gecikme süresi: 14ns @ 6V

• Giriş lojik seviyesi (Low): 500mV – 1.8V

• Çıkış lojik seviyesi (Low): 100mV – 260mV

• Çıkış lojik seviyesi (High): 1.9V – 5.9V

• Çıkış akımı (High / Low): 5.2mA

• Boşta akım tüketimi (Iq): 2µA

• Çalışma sıcaklığı: -40°C ~ +125°C

• Paket tipi: SOP-14 (SMD)

Faydalı Linkler / Dokümanlar:

• Datasheet
• EasyEDA Model
