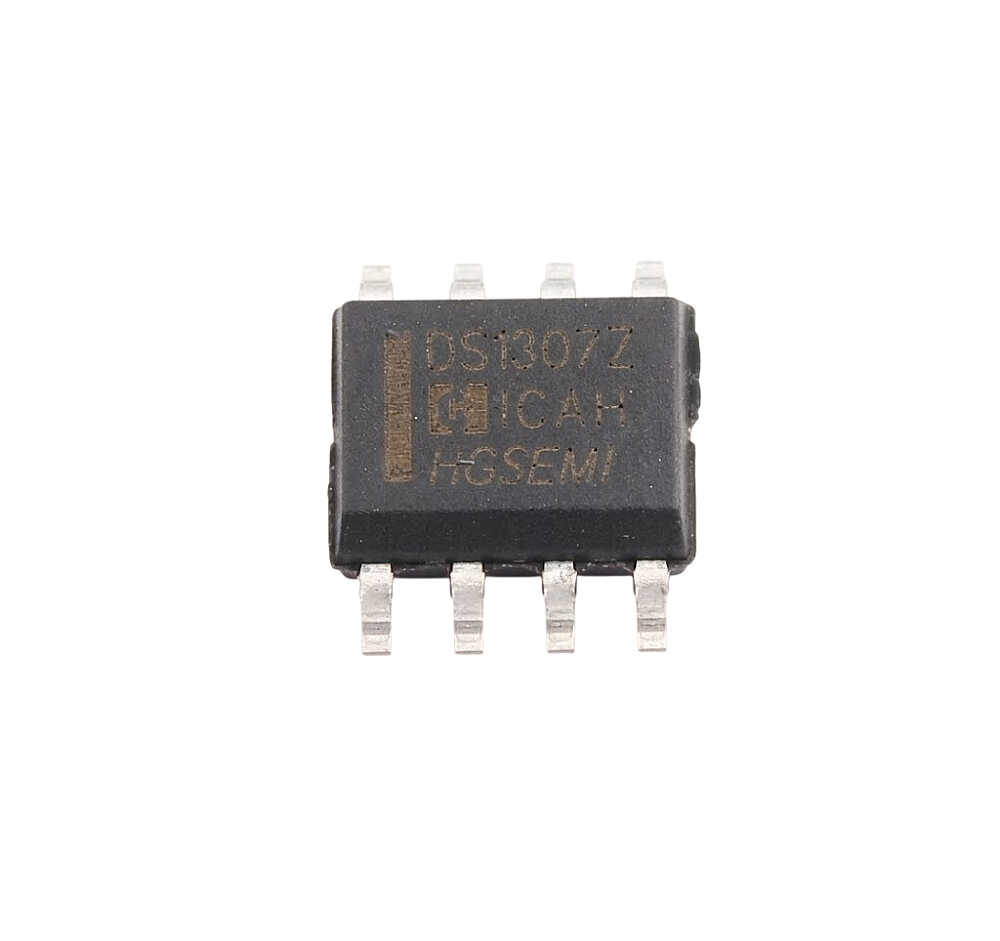

DS1307ZM/TR - SOP-8

DS1307ZM/TR I2C Gerçek Zamanlı Saat (RTC) Entegresi (SOP-8)

DS1307ZM/TR Gerçek Zamanlı Saat (RTC) Entegresi, mikrodenetleyici sistemlerinde saat, dakika, saniye, gün, ay, yıl ve haftanın günü bilgilerini tam hassasiyetle takip etmek için geliştirilmiş bir seri zamanlama devresidir. Harici bir 32.768 kHz kristal osilatör ile çalışarak sistemin ana gücü kesilse dahi harici bir 3V lityum pil üzerinden zaman takibini kesintisiz sürdürür.

Entegre, mikrodenetleyicilerle standart 2 telli I2C haberleşme protokolü üzerinden haberleşir. Dahili güç algılama (power-sense) devresi sayesinde ana besleme voltajı düştüğünde otomatik olarak yedek pil beslemesine geçer ve verilerin korunmasını sağlar. İçerisinde yer alan 56 baytlık kalıcı (NV) SRAM bellek alanı ile kritik sistem parametrelerini saklamak için ekstra depolama sunar. Yüzey montaj (SMD SOP-8) kılıfı sayesinde kompakt PCB kart tasarımları için ideal bir bileşendir.

Öne Çıkan Özellikler:

• Tam Zaman ve Takvim Takibi: Saniye, dakika, saat, gün, ay, yıl ve artık yıl (leap-year) düzeltmeli 2100 yılına kadar tam takvim takibi.
• Otomatik Pil Yedekleme Devresi: Ana güç kesildiğinde zaman kaybı yaşanmaması için harici 3V pil hattına otomatik geçiş.
• Standart I2C Arayüzü: Sadece iki veri hattı (SDA/SCL) üzerinden mikrodenetleyicilerle kolay ve hızlı iletişim.
• Dahili 56 Bayt NV SRAM: Güç kesildiğinde silinmeyen ek veri depolama alanı.
• Programlanabilir Kare Dalga Çıkışı: Çeşitli frekanslarda (1Hz, 4.096kHz, 8.192kHz, 32.768kHz) kare dalga sinyal çıkış pini (SQW/OUT).
• Kompakt SOP-8 Kılıf: Az yer kaplayan SMD yüzey montaj mimarisi.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet DS1307ZM/TR Gerçek Zamanlı Saat (RTC) Entegresi - SOP-8
