Motor Driver Brick

Motor Driver Brick

L9110 Motor Control Driver, iki kanallı bir motor sürücü kontrol kartıdır ve iki DC motoru veya dört telli iki fazlı bir step motoru kontrol edebilir.

Devre, H-Köprüsü sürücüleri içeren L9110 entegre devrelerini (IC) kullanır.

L9110S IC, Arduino ve Raspberry Pi gibi bilgisayar kartlarıyla uyumlu TTL / CMOS giriş çıkışlarına sahiptir. IA ve IB girişlerinde yüksek lojik seviyesi için minimum 2.5 V gereklidir.

IC’yi çalıştırmak için sağladığınız voltaj, aynı zamanda motoru çalıştıran voltajdır. Bu nedenle bu IC, 2.5 V ila 12 V arasında geniş bir besleme aralığında (Vcc) çalışır. Örneğin 6 V motor kullanıyorsanız, IC’ye de 6 V vermeniz gerekir.

Bu IC, yükü sürmek için 800 mA’e kadar sürekli akım sağlayabilir; ancak soğutucu içermez, bu da onu düşük güçlü yükler için daha uygun hale getirir.

L9110, motor sürücüsünü kontrol etmek ve sürmek için iki kanallı push-pull güç amplifikatörü ayrık devrelerini tek bir IC’de birleştirerek çevre birimlerini azaltır, maliyeti düşürür ve sistemin güvenilirliğini artırır. Bu çipin iki adet TTL / CMOS uyumlu girişi vardır ve iyi bir direnç performansı sunar. İki çıkış terminali doğrudan motoru ileri ve geri hareket ettirebilir. Her kanal 750 ~ 800mA sürekli akım sağlayabilir, tepe akım kapasitesi 1.5 ~ 2.0A’ya kadar çıkar. Düşük çıkış doyum voltajına sahiptir. İçerdiği kelepçe diyotu sayesinde endüktif yüklerdeki ters akım darbelerini güvenli şekilde serbest bırakabilir. Röle, DC motor, step motor veya anahtarlama transistörlerini sürmek için güvenli ve güvenilir şekilde kullanılabilir. L9110, oyuncak araba motorları, step motor sürücüleri ve anahtarlama transistör devrelerinde yaygın olarak kullanılmaktadır.

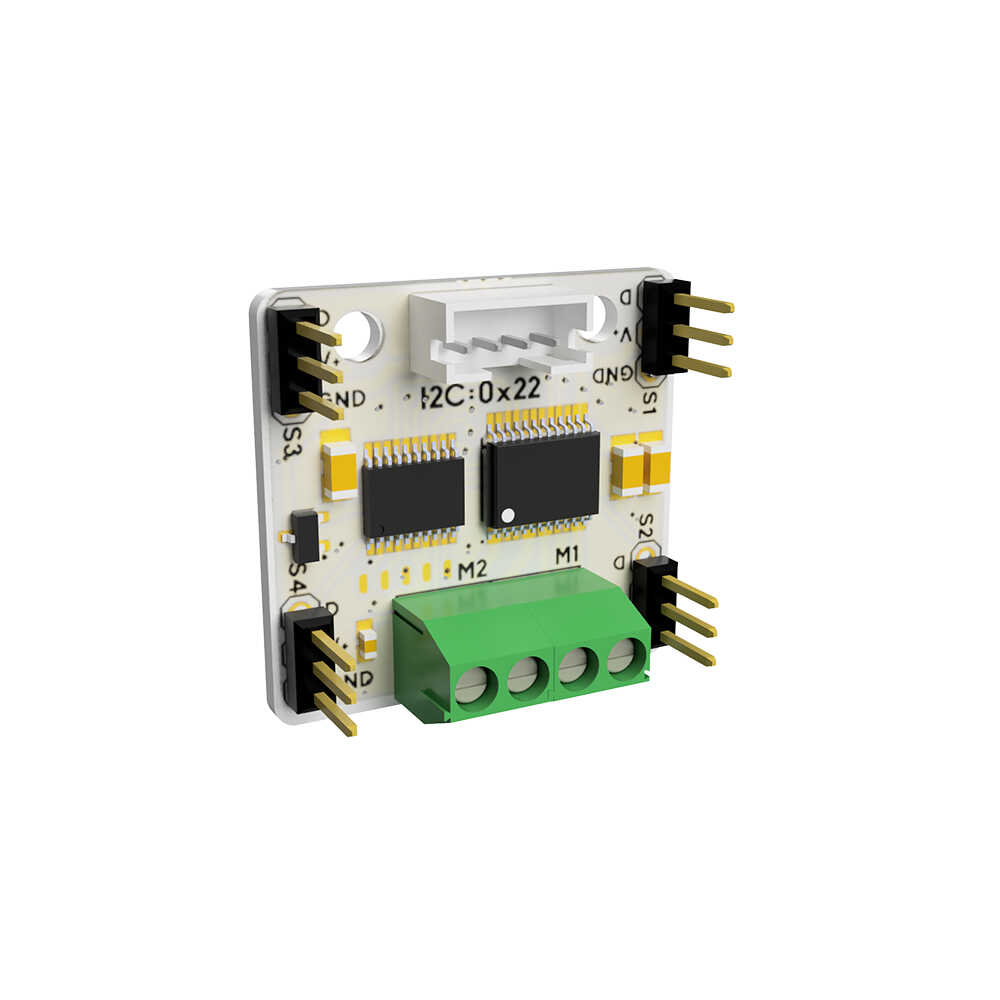

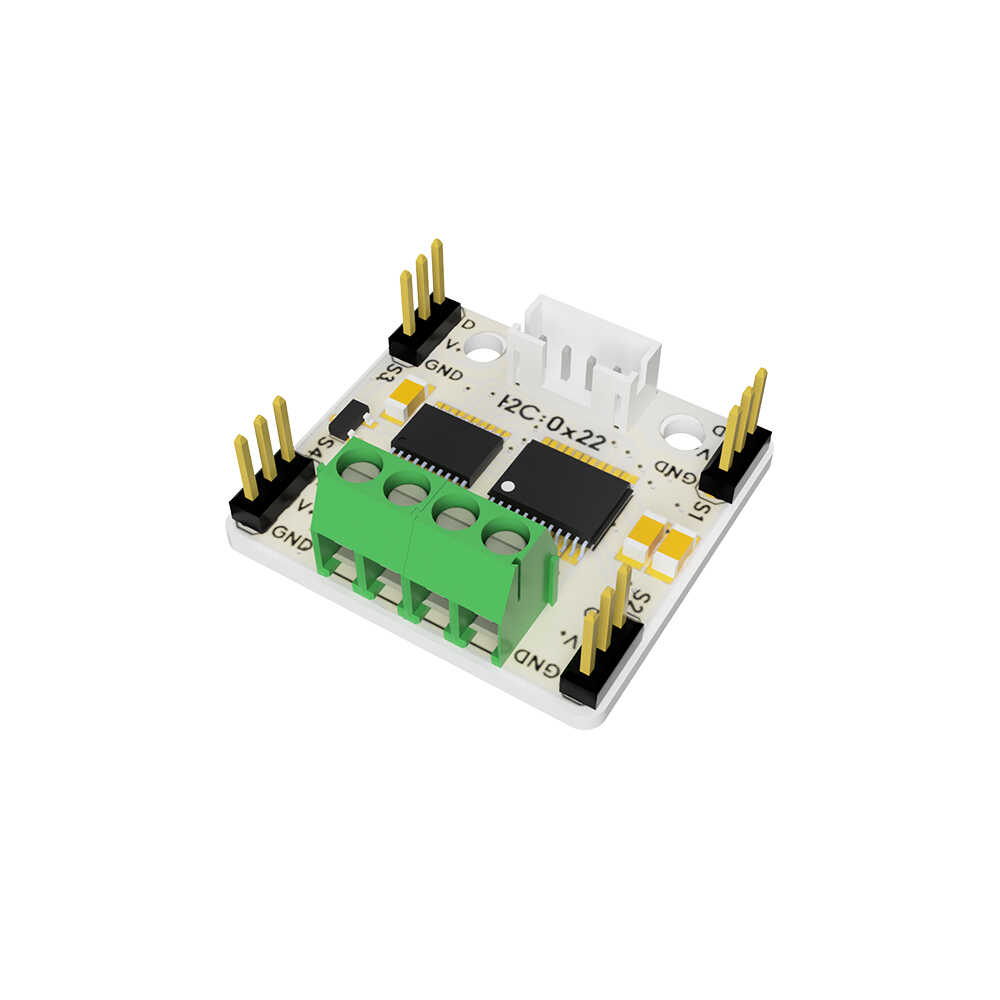

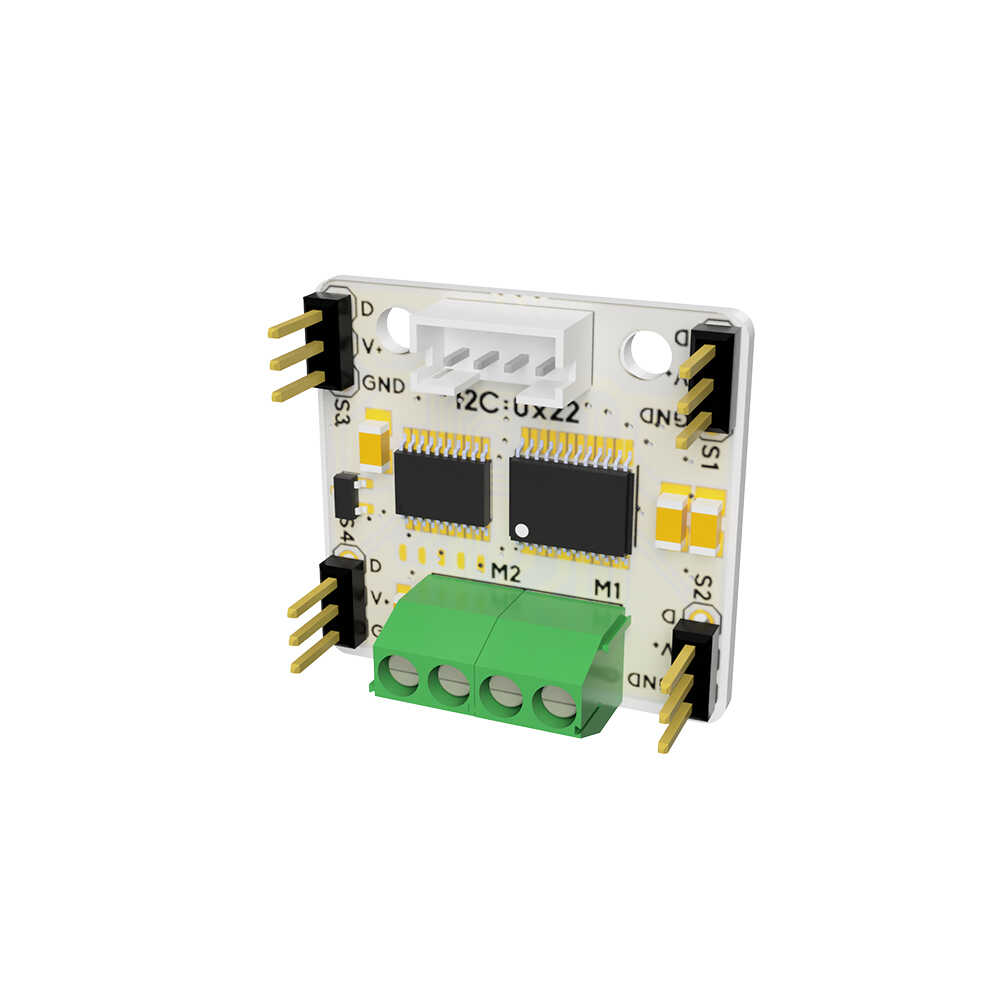

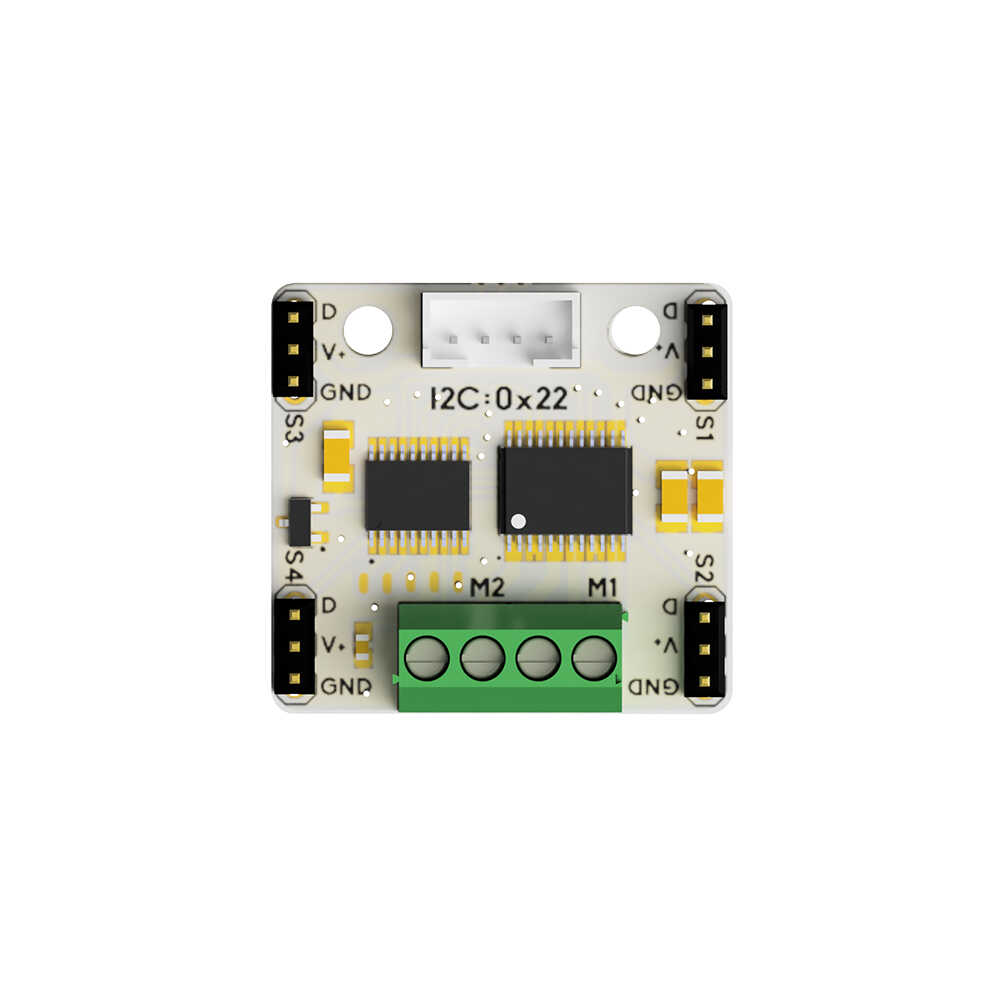

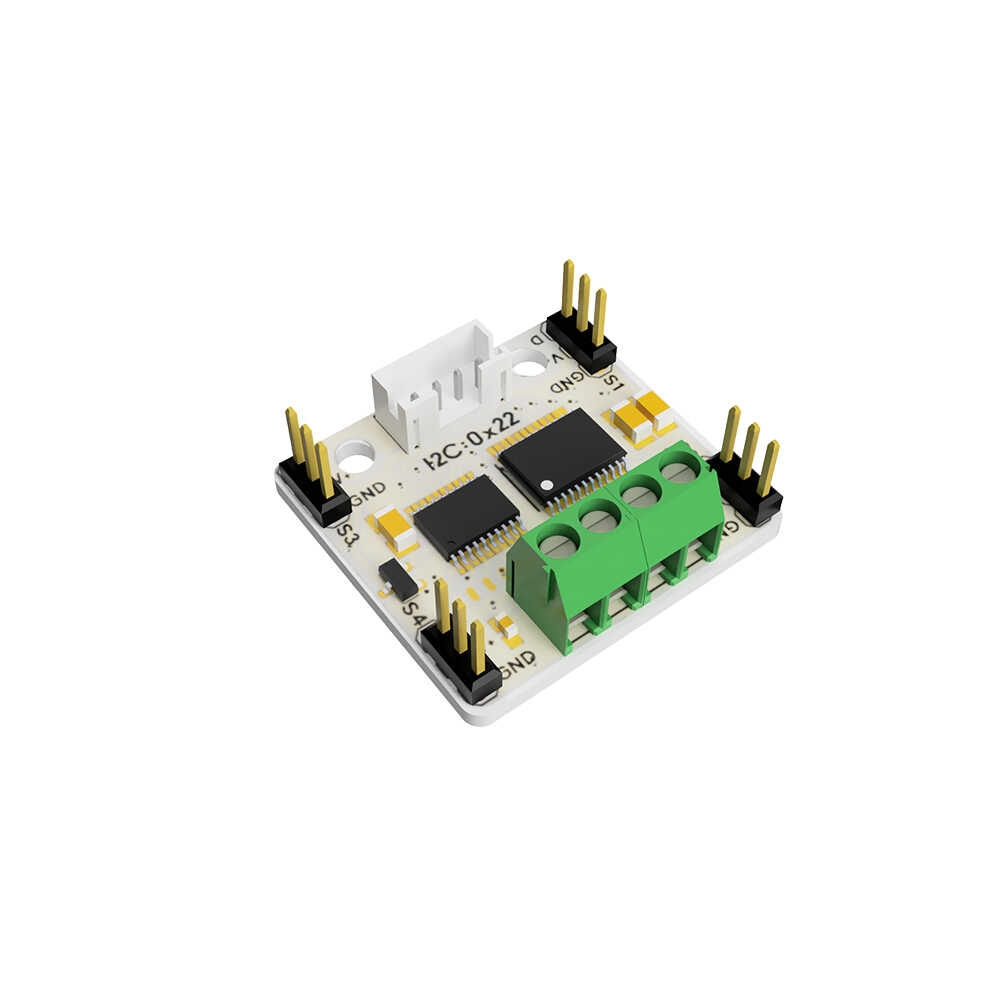

Bu çok kompakt iki kanallı H-köprüsü motor sürücü modülüdür. Modül, bağımsız olarak iki DC motoru veya bir step motoru kontrol edebilen iki L9110S H-köprüsü sürücü entegresi içerir ve her biri 800mA sürekli akım sağlayabilir. Motorlar iki ayrı klemens bloğuna bağlanır.

Modül 2.5 V ila 12 V arasında besleme voltajı kabul edebilir ve bu sayede modül 3.3 V ve 5 V mikrodenetleyicilerle kullanılabilir. Arduino ve robot şasileri için idealdir. Mikrodenetleyici bağlantısı için dişi header pinleri kullanılır.

Bir PWM (Darbe Genişlik Modülasyonu) sinyali motorun hızını kontrol etmek için, dijital bir çıkış ise yönünü değiştirmek için kullanılır. Bu modül ayrıca dört hatlı iki fazlı bir step motoru da sürebilir. Üzerindeki dört vida deliği sayesinde robotunuza veya projenize kolayca monte edebilirsiniz. PCB Boyutu: 29.2 mm x 23 mm
