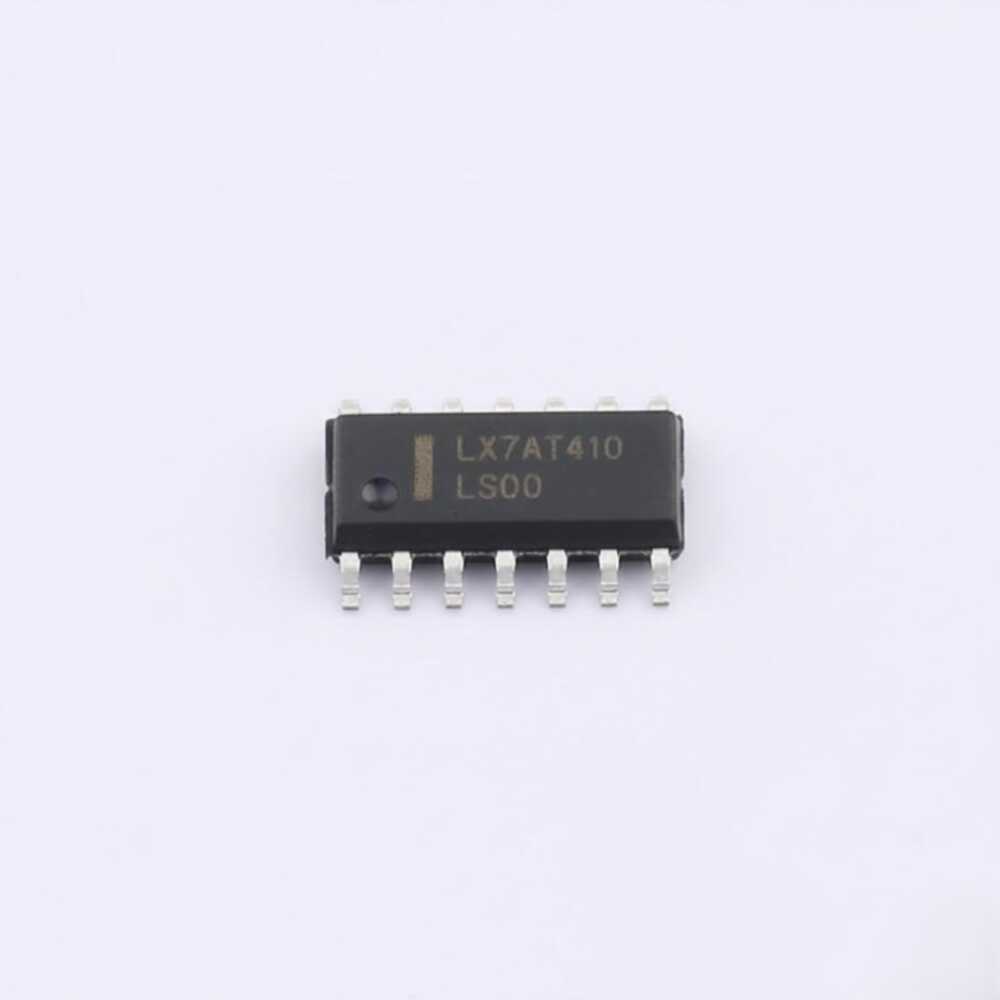

74LS00 SOP-14 4 Kanallı 2 Girişli NAND Kapısı Entegresi

74LS00 SOP-14 4 Kanallı 2 Girişli NAND Kapısı Entegresi

SN74LS00DR(LX), TTL tabanlı 74LS serisine ait, dört adet bağımsız 2 girişli NAND lojik kapısı içeren bir lojik entegredir. Sayısal elektronik devrelerde temel lojik işlemler, kontrol devreleri, zamanlama uygulamaları ve sinyal işleme projelerinde yaygın olarak kullanılmaktadır.

NAND kapıları, dijital elektronik tasarımların temel yapı taşlarından biridir ve tek başına kullanılarak diğer tüm lojik fonksiyonların oluşturulmasına olanak tanır. SOP-14 SMD paket yapısı sayesinde kompakt devre tasarımları ve seri üretim PCB uygulamaları için ideal bir çözüm sunar.

SN74LS00DR(LX) Teknik Özellikleri:

• TTL lojik ailesi (74LS serisi)

• 4 adet 2 girişli NAND kapısı

• Besleme voltajı: 2V – 6V

• Tipik gecikme süresi: 7ns @ 6V

• Giriş lojik seviyesi (Low): 800mV – 2.8V

• Çıkış akımı (High / Low): 5.2mA

• Boşta akım tüketimi (Iq): 2µA

• Kanal sayısı: 4

• Çalışma sıcaklığı: -40°C ~ +125°C

• Paket tipi: SOP-14 (SMD)
