Analog Discovery 2 - Akademik

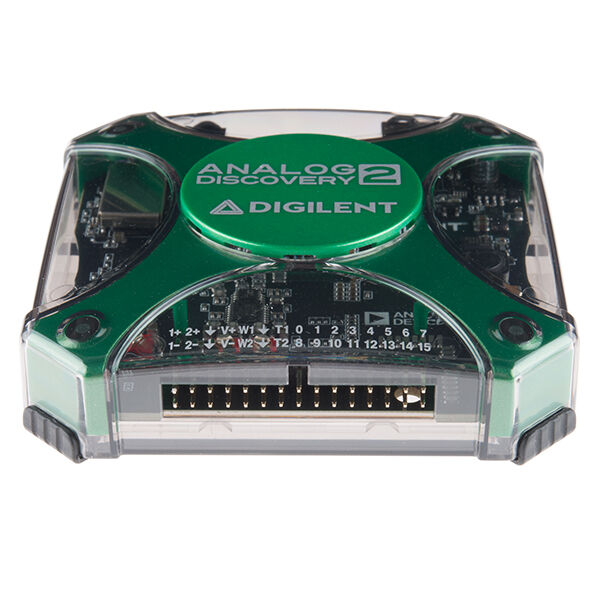

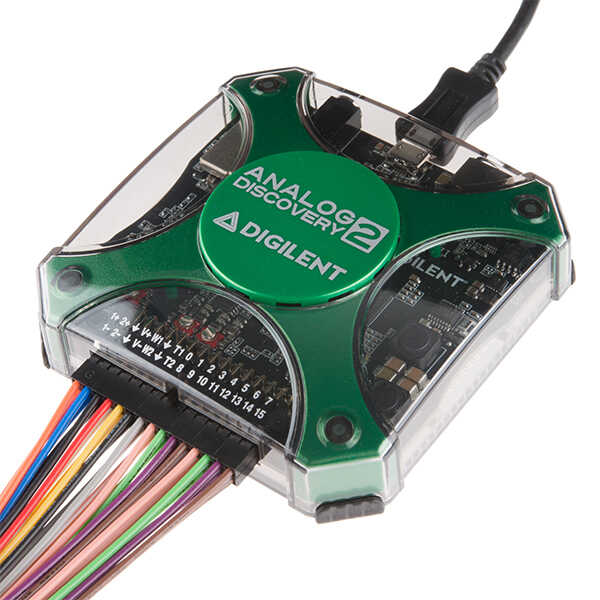

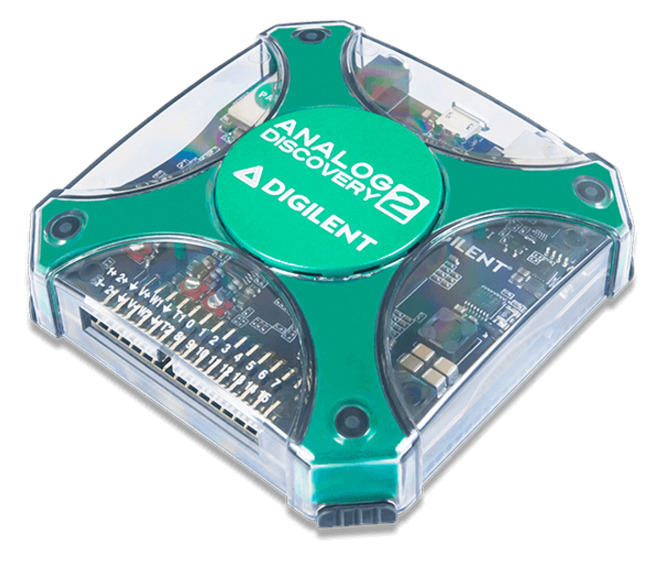

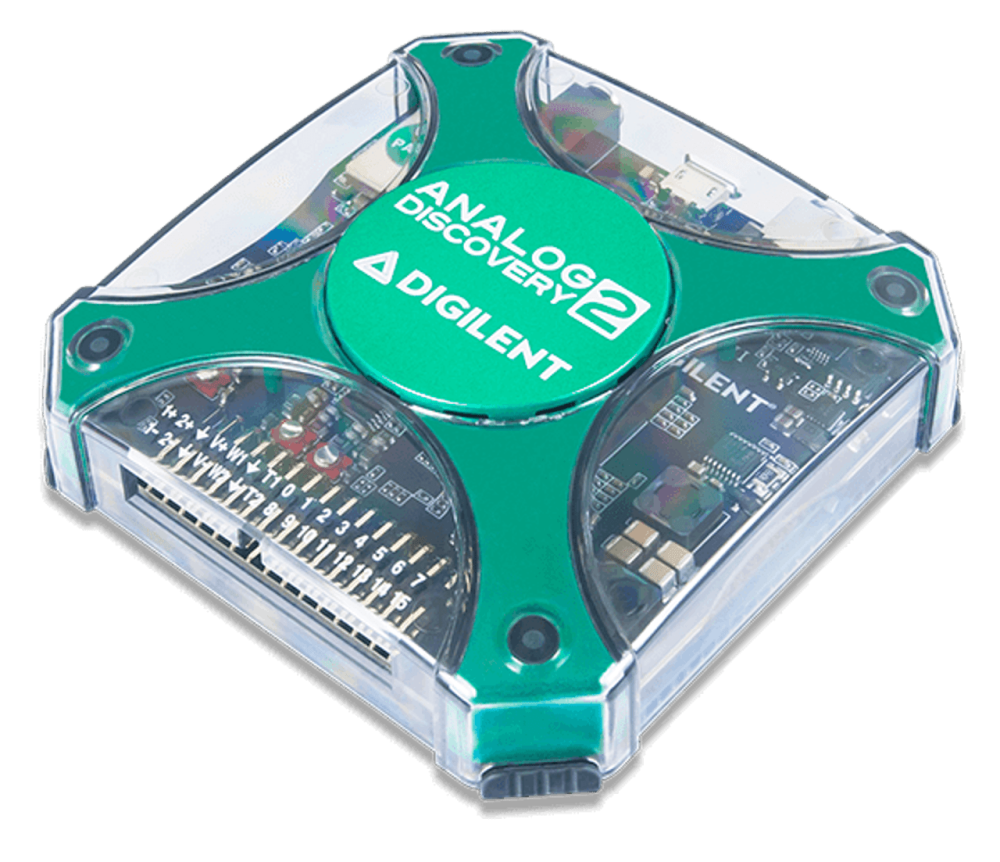

Digilent Analog Discovery 2, kullanıcıların her türlü karışık sinyal devresini ölçmesine, görselleştirmesine, oluşturmasına, kaydetmesine ve kontrol etmesine olanak tanıyan bir USB osiloskop ve çok işlevli bir cihazdır. Analog Devices ile birlikte geliştirilen ve Xilinx University Program tarafından desteklenen Analog Discovery 2, cebinize sığacak kadar küçük, ancak bir yığın laboratuvar ekipmanının yerini alacak kadar güçlüdür ve mühendislik öğrencilerine, hobicilere ve elektronik meraklılarına laboratuvarın içinde veya dışında hemen hemen her ortamda analog ve dijital devrelerle çalışma özgürlüğü sağlar.Analog ve dijital girişler ve çıkışlar, girişleri ve çıkışları bağlamak ve kullanmak için basit tel probları kullanılarak bir devreye bağlanabilir. Ücretsiz WaveForms 2015 (Mac, Linux ve Windows Uyumlu) yazılımı tarafından çalıştırılan Analog Discovery 2, çeşitli geleneksel enstrümanlardan herhangi biri gibi çalışacak şekilde yapılandırılabilir.

Analog Discovery 2 - Akademik Paket içeriği:

• Analog Discovery 2
• Muhafaza
• USB A'dan mikro B'ye programlama kablosu
• 2x15 flywire sinyal kablosu montajı
• 5'li paket 6 pinli erkek başlık

• İki kanallı USB dijital osiloskop (1MΩ, ±25V, diferansiyel, 14 bit, 100Msample/sn, 30MHz+ bant genişliği - * Analog Discovery BNC Adaptör Kartı ile)
• İki kanallı keyfi fonksiyon üreteci (±5V, 14 bit, 100Msample/sn, 20MHz+ bant genişliği - Analog Discovery BNC Adaptör Kartı ile)
• Kopyalanmış AWG sinyalleriyle harici kulaklıkları veya hoparlörleri çalıştırmak için stereo ses amplifikatörü
• 16 kanallı dijital mantık analizörü (3.3V CMOS, 100Mörnek/sn)
• 16 kanallı desen üreteci (3,3 V CMOS, 100 Mörnek/sn)
• Düğmeler, anahtarlar ve LED'ler dahil 16 kanallı sanal dijital G/Ç – mantık eğitimi uygulamaları için mükemmel
• Birden fazla enstrümanı bağlamak için iki giriş/çıkış dijital tetik sinyali (3.3V CMOS)
• Tek kanallı voltmetre (AC, DC, ±25V)
• Ağ analizörü – Bode, Nyquist, Nichols bir devrenin transfer diyagramları. Aralık: 1Hz ila 10MHz
• Spektrum Analizörü – Güç spektrumu ve spektral ölçümler (gürültü tabanı, SFDR, SNR, THD, vb.)
• Dijital Veriyolu Analizörleri (SPI, I²C, UART, Paralel)
• İki programlanabilir güç kaynağı (0…+5V, 0…-5V). Maksimum kullanılabilir çıkış akımı ve güç
