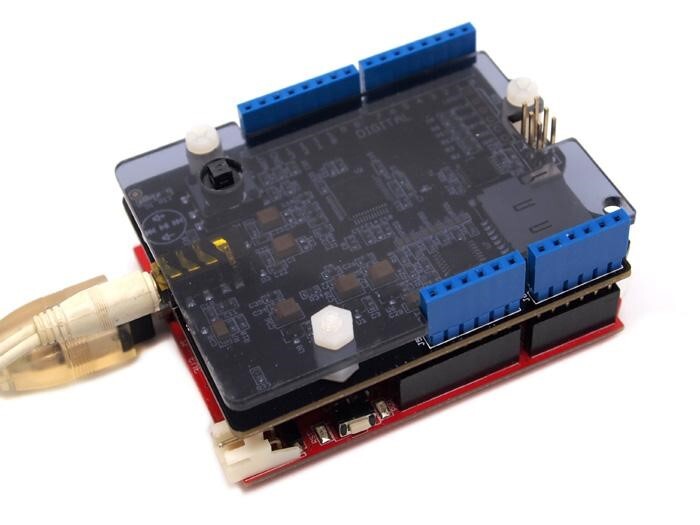

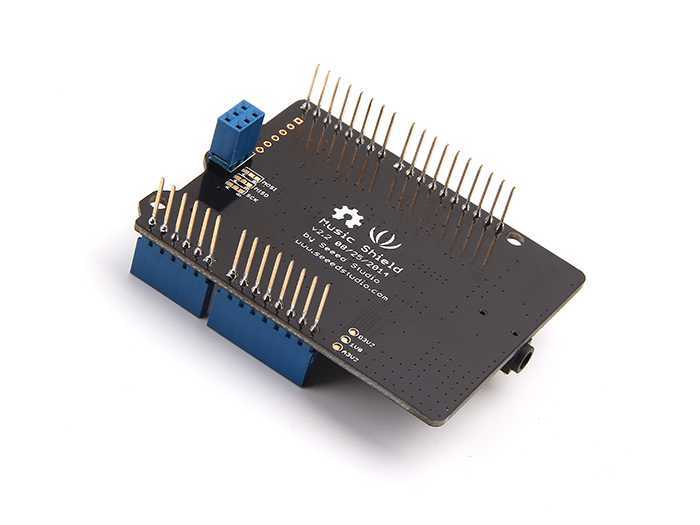

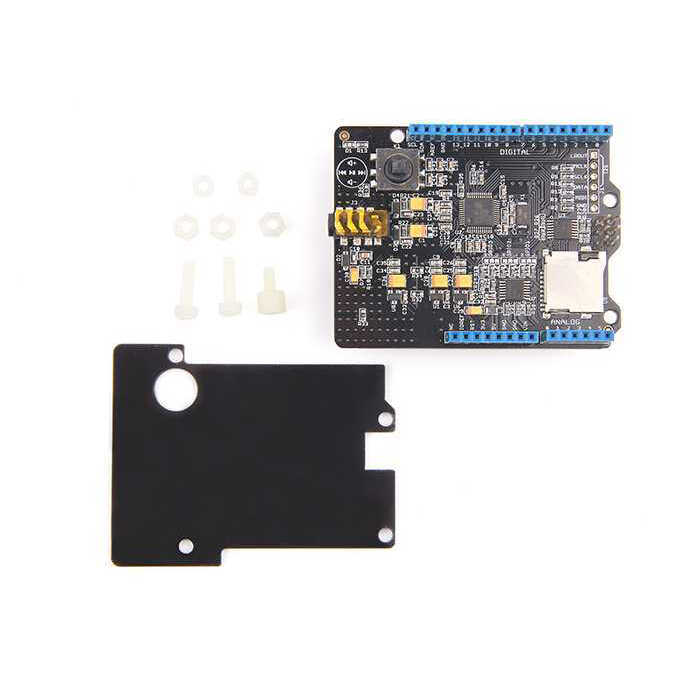

Music Shield v2.0

Music Shield v2.0

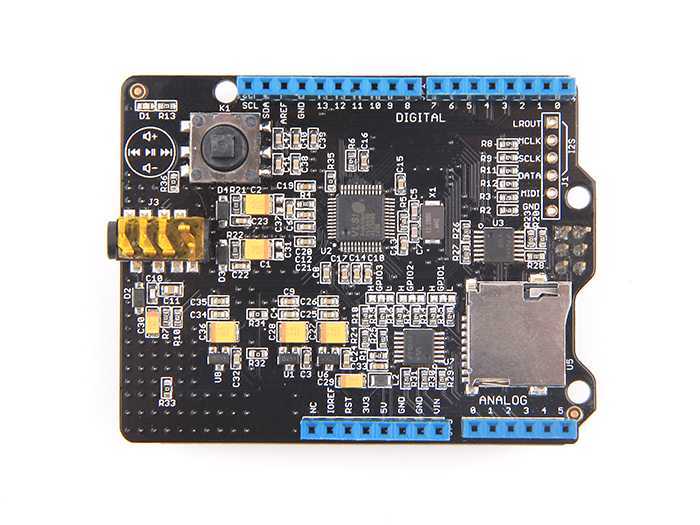

Arduino ile müzik dosyaları çalmak, yada kendi müzik aletinizi yapmak ister misiniz ? Music shield ile bunu yapmak artık çok kolay. Üzerinde 3.5mm kulaklık soketi, micro sd kart portu, çok işlevli jostick butonu ile bu kart ile birçok müzik ile ilgili proje yapabilirsiniz.

Üzerinde bulunan VS1053B entegresi ile SD kart üzerinden MP3, WMA, WAV, AAC, MIDI ve OGG dosya formatındaki müzikleri oynatabilirsiniz. Ayrıca bu çip sayesinde kısa süreli kayıt yapabilme özelliği de bulunmaktadır.

Not: Kayıt özelliği sadece Arduino Mega ve Seeeduino Mega kartlarında çalışmaktadır. Kullanılabilir maksimum SD kart boyutu 2GB’dır. SD kart formatı FAT16 veya FAT32 olmalıdır.

Beraber Kullanılabilecek Ürünler:

• Arduino Uno
• SD Kartlar
• Arduino Shieldları

Teknik Özellikler:

• Arduino, Seeeduino, Arduino Mega ve Seeeduino Mega uyumludur
• Çal/duraklat, İleri, Geri, Ses + ve Ses - fonksiyonları için 5 yönlü joystick tipi buton
• MP3, WMA, WAV, AAC, MIDI ve OGG dosya biçimlerini destekler
• Mikro SD kart yuvası
• 5 mm kulaklık soketi
• MIDI bağlantı noktaları
• Yüksek kaliteli ses
• Düşük MIDI gecikmesi

Doküman / Yararlı Linkler:

• Detaylı bilgi için Wiki-Page
• Örnek kod
• VS1053 Datasheet
• Kart Şematiği (PDF)
• Kart Şematiği (Eagle)
• Notalar için MIDI referansları
• Arduino Kütüphanesi
