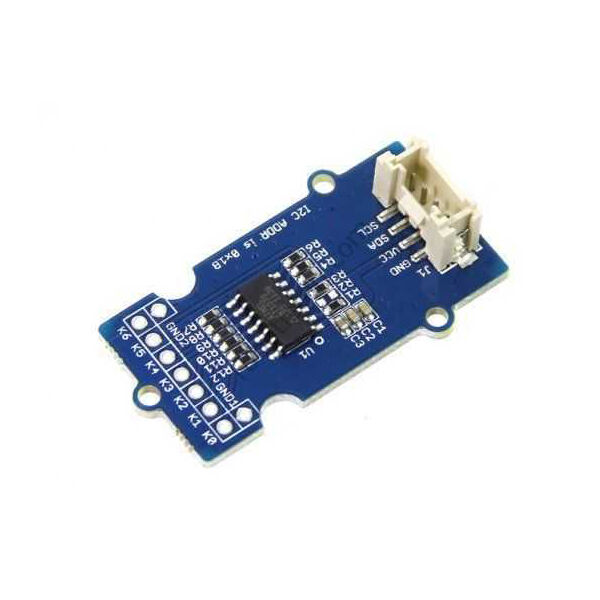

Grove - Q Touch Sensor - Dokunmatik Sensör

3 adet dokunmatik anahtarı olan bu modül ile kontrol panelinize çok hassas dokunuşlarla bile rahatlıkla hükmedebilirsiniz.

Q Dokunmatik Sensor,yüksek hassasiyetli ve yüksek gürültüye karşı korumalı dokunmatik giriş cihazıdır. İşlemcisi Atmel AT42QT1070 modelidir. AT42QT1070 yüksek gürültüleri ve RF emisyonlarını bastırabilmektedir. QT1070 bir çift pals metodu kullanır. Bu büyük bir gürültü karşı bağışıklığı sağlayan ve tek bir pin kullanarak dokunmatik algılama sağlayan ve harici olarakta örnekleme kapasitörlerine gereksinimi ortadan kaldırır.

Not: Önerilen kapasitör değeri 1pF – 30pF dır. Daha büyük değerlerde kapasitör kullanılması hassaslıkta azalmaya sebep olabilir.

Teknik Özellikler:

• Çalışma Akımı: @3.3V: 1mA
• Çalışma Voltajı: 3~5.5V

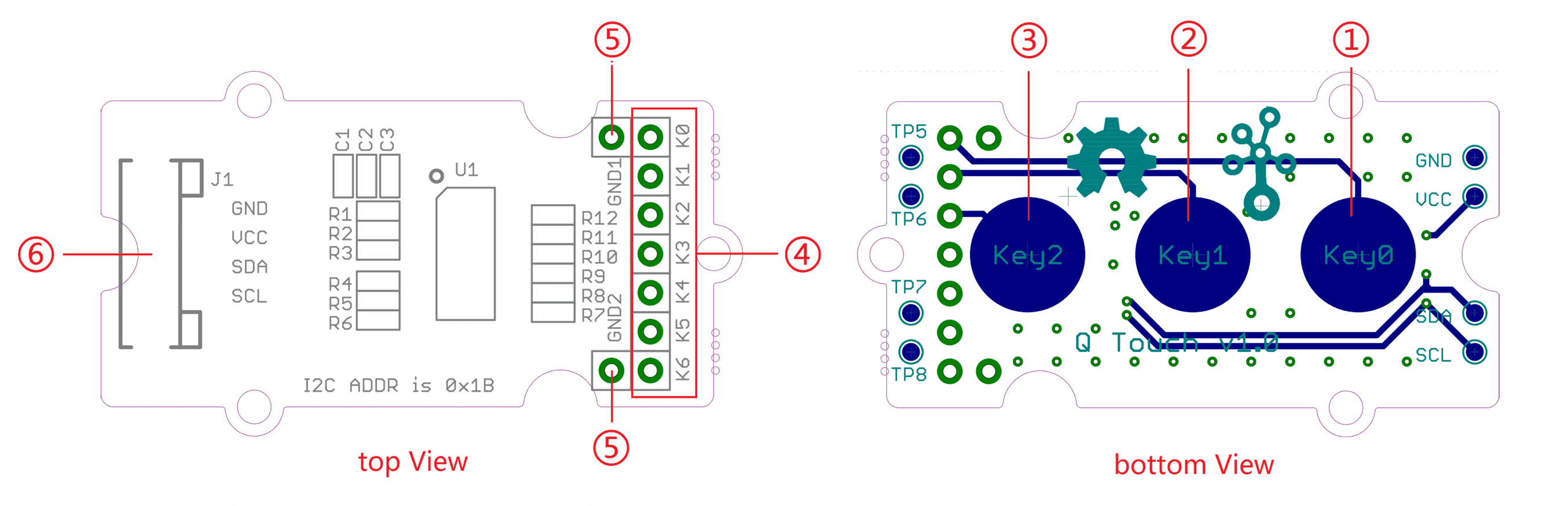

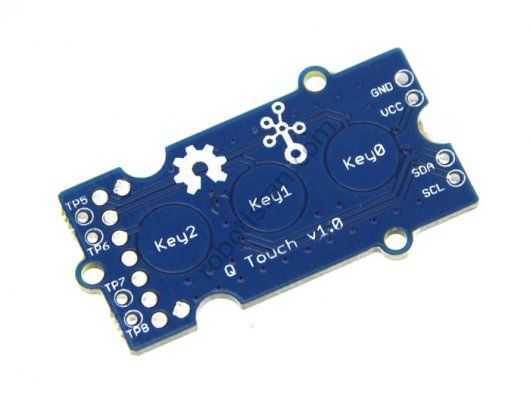

• Dokunmatik Anahtarlar: 7 Anahtar ; key0 ,key1 ve key2 Grove PCB üzerindeki butonlardır.
• Haberleşme Protokolü: I2C

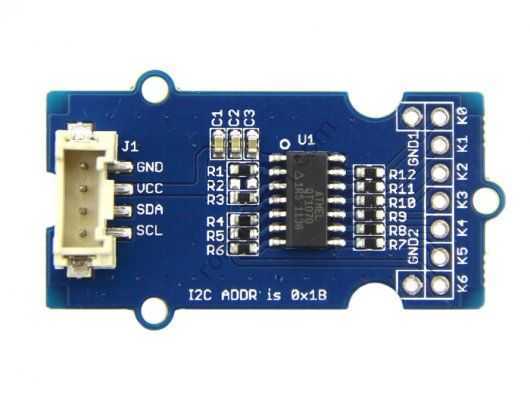

• I2C Adresi: 0x1B

Doküman / Faydalı Linkler:

• Wiki-Page
• Q Touch Kütüphanesi
• Şematik PDF
• Eagle dosyaları
• AT42QT107 datasheet

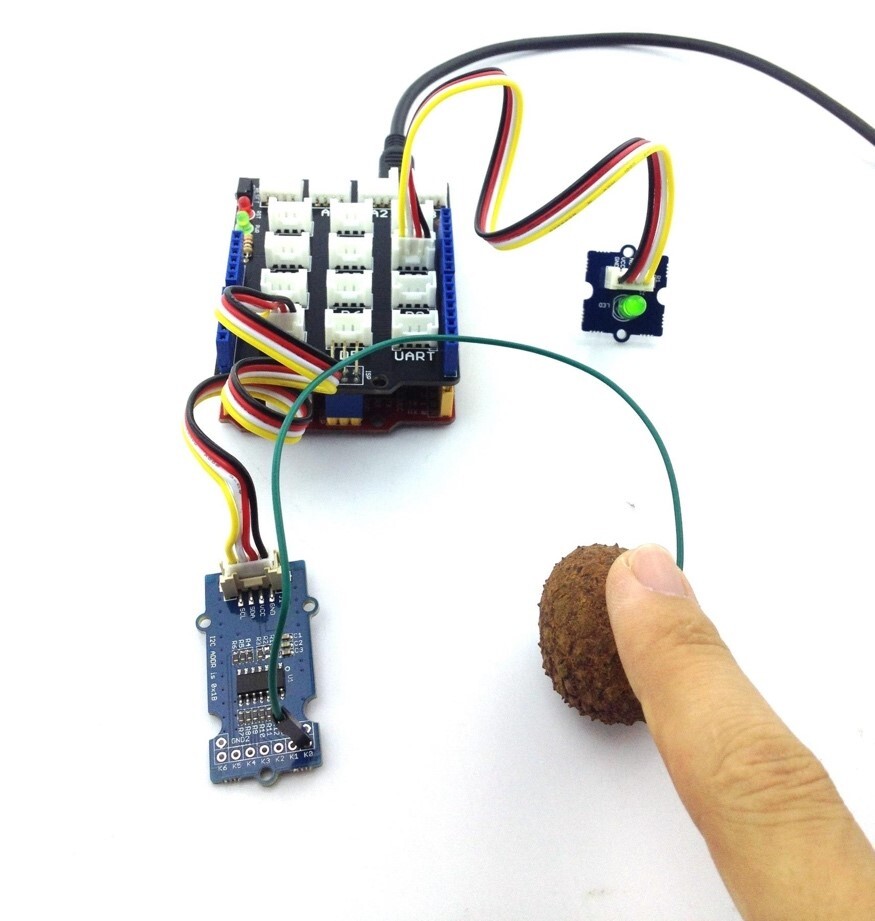

• Arduino ile kullanım
• Parmak dokunması nasıl tespit edilir?
