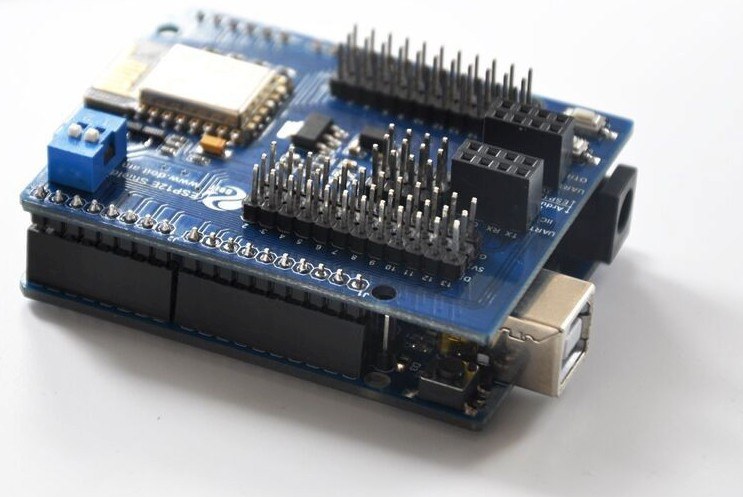

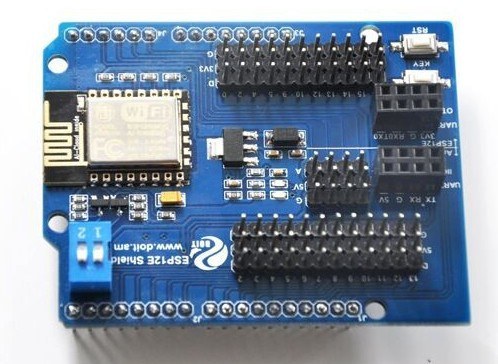

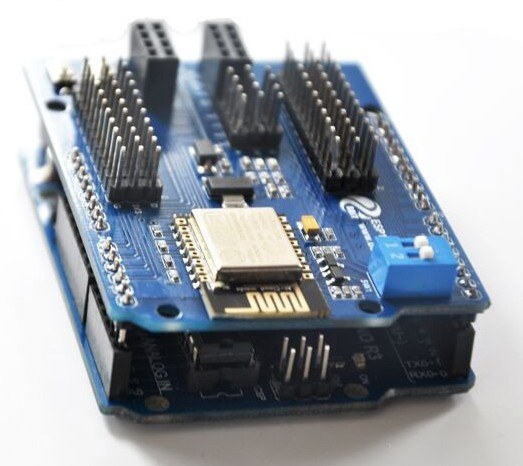

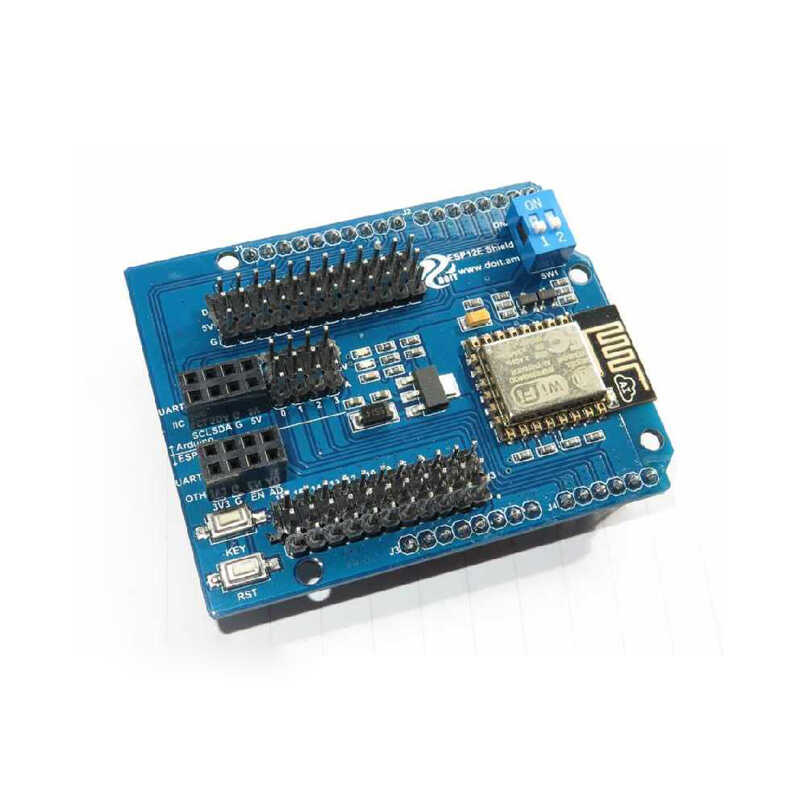

ESP8266 ESP-13 Wifi Shield

 ESP82666 ESP-13 Wifi Shield

ESP8266, Arduino kartınızı WiFi aracılığı ile internete bağlantı yapabilmenizi sağlayan, kullanımı kolay bir karttır. Bu sayede projelerinizi internet üzerinden kontrol edebilir, IOT projeleri tasarlayabilir, hayal gücünüzün genişliği kadar bir sürü farklı projeler yapabilirsiniz.

ESP8266 modülünün pin sayısının çok olması, iletişimde kayıp olmaması için devre kurulurken dikkat edilmesi gerekmektedir. Bu shield kartı ise size bu açıdan büyük kolaylık sağlıyor. Yapmanız gereken tek şey shield kartını arduino üstüne takmak ve kodunuzu yüklemek. Böylece karmaşık devrelerle uğraşmadan kolay ve hızlı bir şekilde çalışmaya başlayabilirsiniz.

Bu shield kartı ile Arduino'nuza internet bağlantısı özelliği kazandırabilir, web sunucusu oluşturabilir ve bulut hizmetlerine bağlantı yapabilirsiniz. Kart üzerinde Arduino pinleri sensörler ve diğer çevre birimlerine kolay bağlantı yapabilmeniz için 5V, GND ve pin bağlantısı olacak şekilde 3'lü headerlar olarak yer almaktadır.

Beraber Kullanılabilecek Ürünler:

• Arduino Uno
• Arduino Shieldları



Teknik Özellikler:

• 11b/g/n desteği
• STA ve AP modlarını destekler
• TCP/IP protokol stack'i, TCP/UDP sunucu ve istemci modları
• Baud rate desteği: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
• Seri data bit desteği: 5/6/7/8 bit
• Seri port parite desteği: yok
• Seri data stop bitleri: 1/2 bit
• Arduino UNO ve Mega uyumlu
• Arduino pinleri 2/3/4/5/6/7/8/9/10/11/12/13 kart üzerinde yer alır
• ESP8266 GPIO pinleri 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX kart üzerinde yer alır
• Buton ile mod konfigürasyonu
• Arduino ve ESP8266 arası geçiş için DIP switch'ler
• WiFi sürekli haberleşme durumunda ~70mA (maksimum 200mA), boş durumda <200µA akım çeker
• Seri WiFi iletim hızı: 110-460800bps
