Arduino ile Uyumlu LCD ve Tuş Takımı Shieldi

Arduino ile Uyumlu LCD ve Tuş Takımı Shieldi

Arduino ile LCD ekran kullanırken jumper kullanılması pin sayısının çok olmasından dolayı karmaşıklığa sebep olabilmektedir. Bu shield sayesinde LCD ekran bağlantıları ile uğraşmadan, hata dersi olmadan hızlıca kodlamaya geçebilirsiniz.

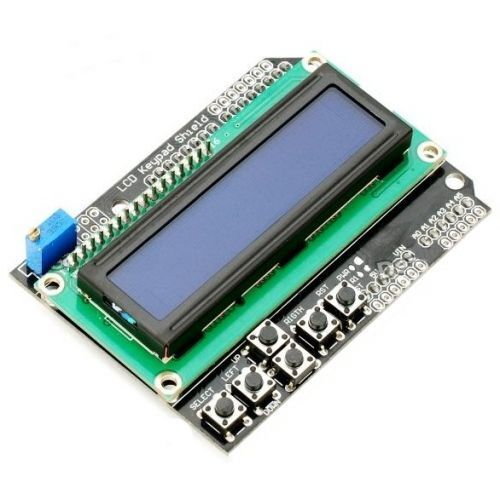

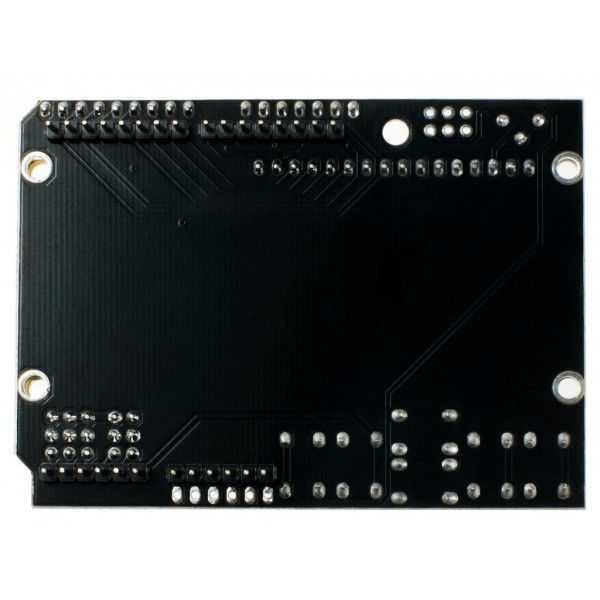

LCD ve Tuş Takımı Shield, Arduino Uno ve benzeri kartlarla kullanabileceğiniz, üzerinde tüm bağlantıları yapılmış şekilde 16x2 LCD ekran ve 5 adet programlanabilir push buton bulunan arduino shield kartıdır. LCD ekran kontrast ayarı yapabilmek için dahili trimpot bulunmaktadır. Push butonlar A0 pinine bağlanmaktadır. Butonlara basıldığı durumda A0 pininden okunan değer farklılık göstermektedir. Her buton için okunan değer farklıdır. Bu sayede hangi butona basıldığı anlaşılmaktadır. Bu konuda detaylı bilgi için bu linkteki videoyu izleyebilirsiniz.

LCD ve butonlar tarafından kullanılmayan pinler, sisteme eklemek istediğiniz diğer modülleri bağlayabilmeniz için kart üzerine konulmuştur. Analog pinler kolay bir şekilde sensör bağlantısı yapılabilmesi açısından 3’lü formasyon (5V-GND-Sinyal) şeklinde kart üzerine eklenmiştir.

 Beraber Kullanılabilecek Ürünler:

• Arduino Uno
• Sensör Modülleri
• Arduino Shieldları
• Mikro SD Kart modülü
• RTC Saat Modülü

Teknik Özellikler:

• Çalışma Voltajı : 5V
• Menü için kullanılabilir 5 adet push buton
• Reset Butonu
• Kontrast ayarı yapabilmek için dahili trimpot
• Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
• Sensör bağlantısını kolaylaştırmak için analo pinlerde 3’lü (GND-5V-Sinyal) form çıkış
• Kart Boyutu: 80mm x 58mm

Doküman / Yararlı Linkler:

• Kullanım Kılavuzu ve Örnek Uygulama
• Kart Şematiği
• Sıcaklık Sensörü ile örnek proje
• Kullanım Kılavuzu(Eski)
• 3D Printer Ekran Uygulaması(LCD Tuş Takımı Shield ve SD Kart Modülü ile yapılmış 3D printer ekranı)
• Tarih Saat Menü Uygulaması
• Buton Çalışma Mantığının benzerini bu videoda bulabilirsiniz.
