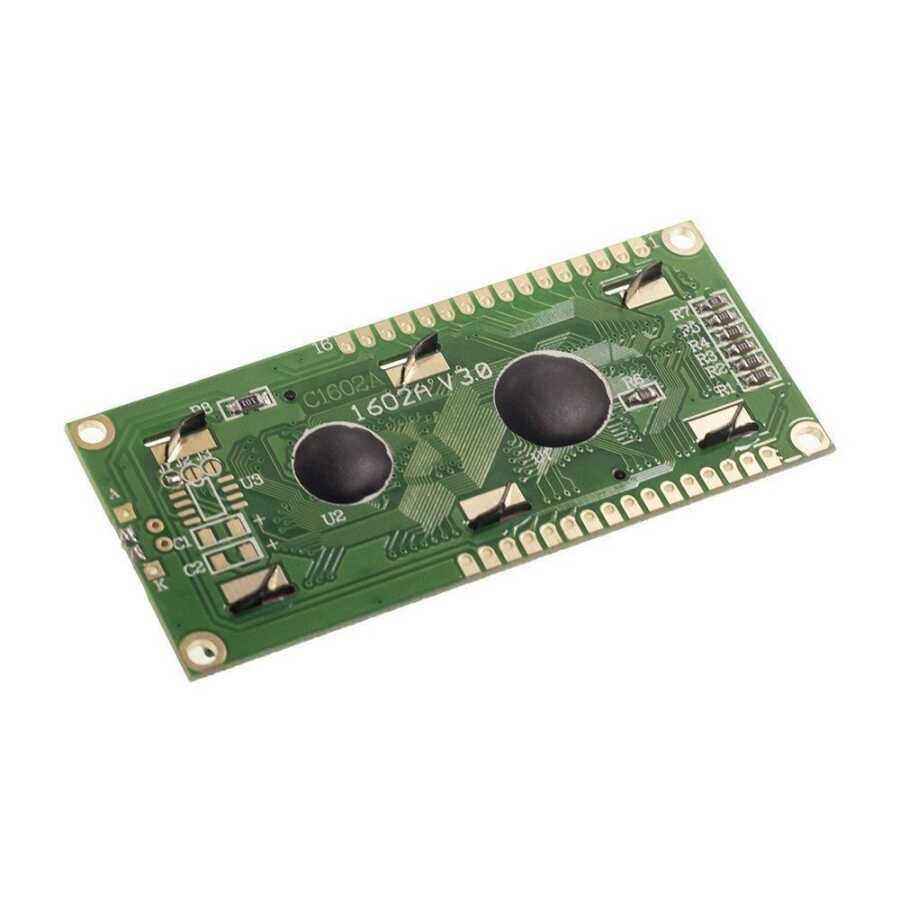

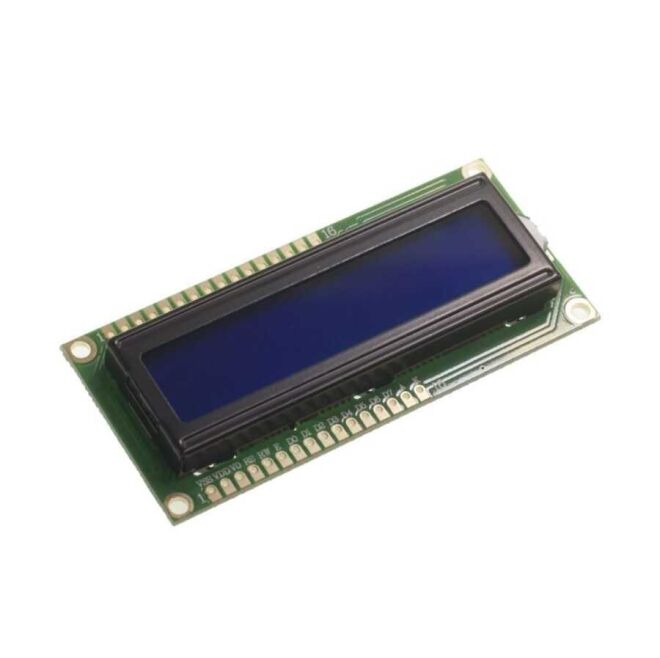

2x16 LCD Ekran, Mavi Üzerine Beyaz - TC1602A

2x16 LCD Ekran, Mavi Üzerine Beyaz - TC1602A

Ürün Kodu : 12363 Marka / Menşei :  China
Yorum Yap
Fiyat: 4,10 USD + KDV KDV Dahil: 16,96 TL
Stok Adeti : 0 Tahmini Stoğa Gelme Tarihi :
Alışveriş Listeme Ekle
Bu ürün 2 adet yorumda ortalama 5/5 puan almıştır.


Arduino ve diğer mikrokontrolcü projelerinizde kullanabileceğiniz kaliteli bir 16x2 (16 sütun, 2 satır) LCD ekrandır. Mavi zemin üzerine beyaz yazı rengine sahiptir. Arka LED aydınlatması mevcuttur. 5V gerilim ile çalışır.

Dilediğiniz takdirde bu ekranı Karakter LCD I2C/IIC Dönüştürücü Kartı kullanarak seri arabirim üzerinden haberleşecek şekile dönüştürebilir, böylelikle projelerinizdeki pin sayısını azaltabilirsiniz.


Özellikleri:

  • +5V ile çalışmaktadır.
  • Back Lighting özelliğine sahiptir.
  • LCD arka fon ışığı olmadan 4mA akım çekmektedir.
  • Boyutları 80x36x9.4mm'dir
  • Çalışma sıcaklığı -20 ile +70 derece arasıdır.

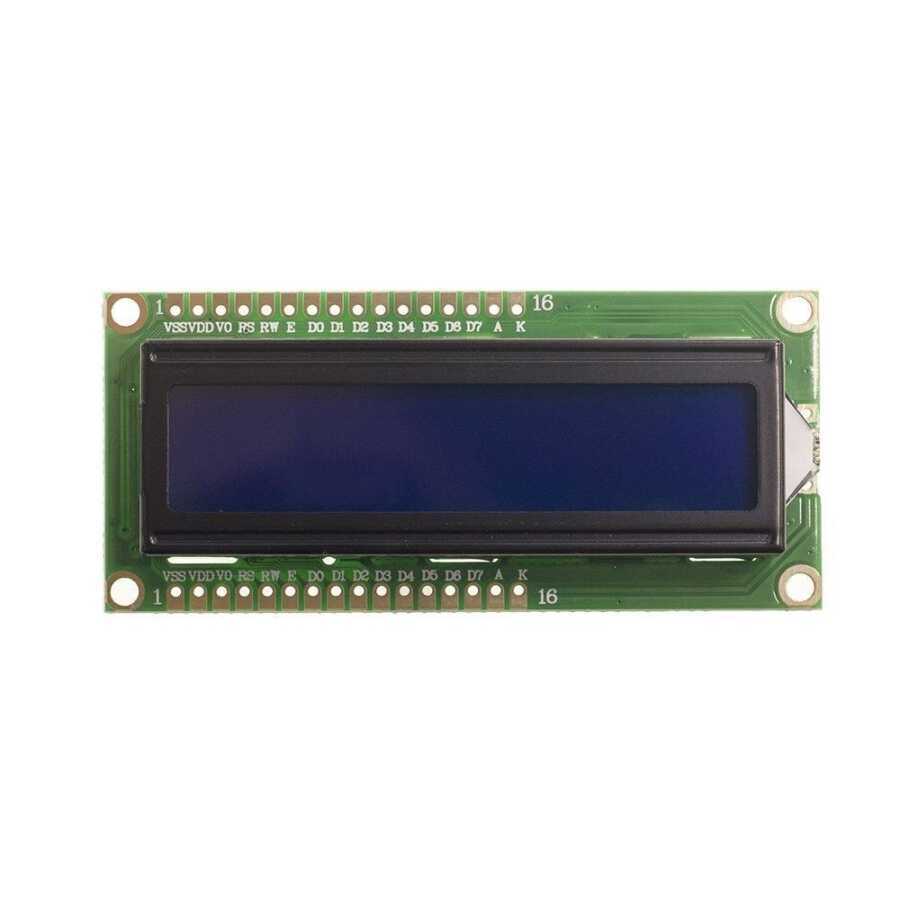

Bacak Bağlantıları:

LCD Pin Sembol Bağlantı
1 Vss GND
2 Vdd +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 DB0 Data Bus 0
8 DB1 Data Bus 1
9 DB2 Data Bus 2
10 DB3 Data Bus 3
11 DB4 Data Bus 4
12 DB5 Data Bus 5
13 DB6 Data Bus 6
14 DB7 Data Bus 7
15 A LED arka ışık anot (+5V)
16 K LED arka ışık katot (GND)

Datasheet
